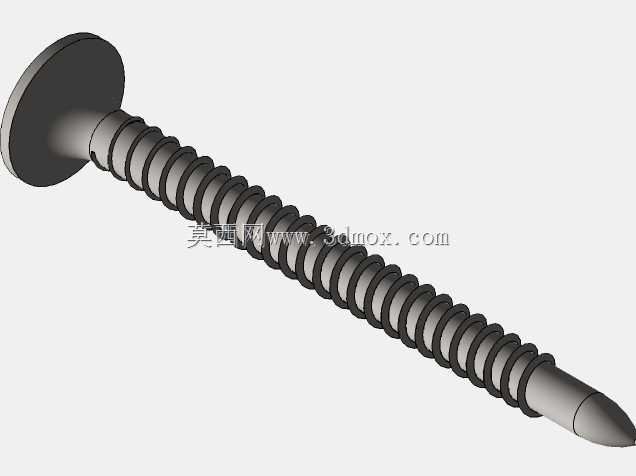

沉头十字自攻螺钉Solidworks三维结构模型

　　在日常的结构装配场景里，这类沉头自攻螺钉是薄板连接、非金属基材固定场景里最常用的紧固件之一，不需要预先攻制内螺纹，依靠自身的螺纹牙型在被连接件上挤压出匹配的螺纹，装配工序少，对现场工装要求低，在家电外壳装配、家具五金连接、汽车内饰件固定、低压电气柜体的薄板拼接场景里都有极高的使用频次。做这个模型的时候，首先要考虑的是实际装配的干涉问题，沉头的锥角角度是核心参数，常规沉头螺钉的头部锥角为90度，对应的安装沉孔也要匹配这个锥度，才能保证螺钉拧入之后头部完全埋入被连接件表面，不会出现凸起刮蹭后续装配零件或者外观面的问题，建模的时候头部的R角过渡不能省略，实际生产里头部和螺杆衔接的位置如果是尖锐直角，热处理的时候很容易出现应力集中导致掉头断裂，所以这个位置的圆角要按照冷镦工艺的实际成型逻辑做出来，不能直接做直角拼接。

　　螺纹部分的建模不能只做装饰性的螺旋线扫掠，要考虑实际自攻螺钉的牙型特点，和机螺钉的60度等边牙型不同，自攻螺钉的牙型更窄，牙顶有轻微的圆弧过渡，螺杆末端的导向锥段长度要符合实际使用需求，太长会导致拧入的时候定位不准，太短又会让初始拧入的阻力变大，容易把基材孔撑裂，尤其是在ABS、PP这类塑料基材上使用的时候，末端的锥角和牙型的切入角度直接影响装配时的轴向力大小，建模的时候把螺纹的收尾段也做了还原，实际冷镦搓丝的时候，靠近头部的位置会有2-3牙的不完整螺纹，这个细节如果忽略，在做装配干涉检查的时候就会出现误判，以为螺钉能完全拧入，实际生产里这个不完整螺纹段是不能参与啮合的，对应的安装孔深度要留出足够的余量。

　　从安装边界来看，这类螺钉的头部直径比同规格的盘头螺钉更小，沉头安装之后不突出安装面，适合用在有外观要求、或者零件之间需要紧密贴合不能有凸起的场景，比如电器的塑料外壳拼接，两个外壳的合缝位置用沉头螺钉固定之后，合缝面可以完全贴合，不会因为螺钉头部凸起出现缝隙。建模的时候螺杆的光杆段长度也要对应实际规格，很多新手建模的时候会把螺纹一直做到头部底面，实际上自攻螺钉在头部下方会有一小段没有螺纹的光杆，这个部分的作用是在拧入的时候先把安装孔定位，避免螺纹提前切入基材导致孔位偏移，同时光杆部分和被连接件的安装孔间隙配合，能保证两个被连接件的同轴度，不会出现装配错位。在做结构选型的时候，这类螺钉的长度选择要遵循一个原则，就是拧入基材的有效螺纹深度要达到螺杆公称直径的2-3倍，才能保证足够的拉拔力，尤其是在木材、塑料这类强度比金属低的基材上，啮合的牙数太少很容易出现滑牙脱开的情况，模型里把螺纹的牙距也按照实际标准做了还原，不同公称直径的自攻螺钉牙距是固定的，不能随意设置，否则导出工程图的时候对应的搓丝板参数就会出错，没法直接用于生产。另外头部的驱动槽，这里做的是十字槽结构，对应的十字槽深度和槽型尺寸要符合对应的标准，槽太深会降低头部的强度，拧的时候容易出现头部开裂，槽太浅又会让螺丝刀头啮合不够，容易拧滑槽，建模的时候槽内的脱模斜度也做了处理，实际冷镦成型的时候十字槽是冲头压出来的，必须有微小的脱模斜度才能顺利出模，这个细节虽然小，但如果做模型的时候忽略，做模流分析或者冷镦工艺仿真的时候就会出现成型缺陷的误判。

　　很多人做紧固件模型的时候只做个大概外形，实际上这类标准件的每一个尺寸细节都对应着实际生产和装配的需求，比如螺杆末端的铣尾，也就是最尖端的那个小平头，不是完全尖锐的，实际生产里搓丝之后末端会有一个小的平面，避免尖端过于锋利在运输和装配的时候划伤操作人员，同时也能让初始拧入的时候更容易对准预制孔，不会打滑偏斜。在做整机装配的三维布局的时候，这类螺钉的安装空间也要提前预留，沉头孔的锪平直径要比头部直径大0.2-0.3mm，给装配的时候留出微小的调整余量，不然孔位稍微有点偏差螺钉就没法完全沉下去，出现头部高出安装面的问题，模型里把头部的厚度尺寸也做了精准还原，对应的锪孔深度刚好能把整个头部埋入，不会出现沉孔太深导致螺钉头部陷进去太多，啮合螺纹长度不够的问题。
