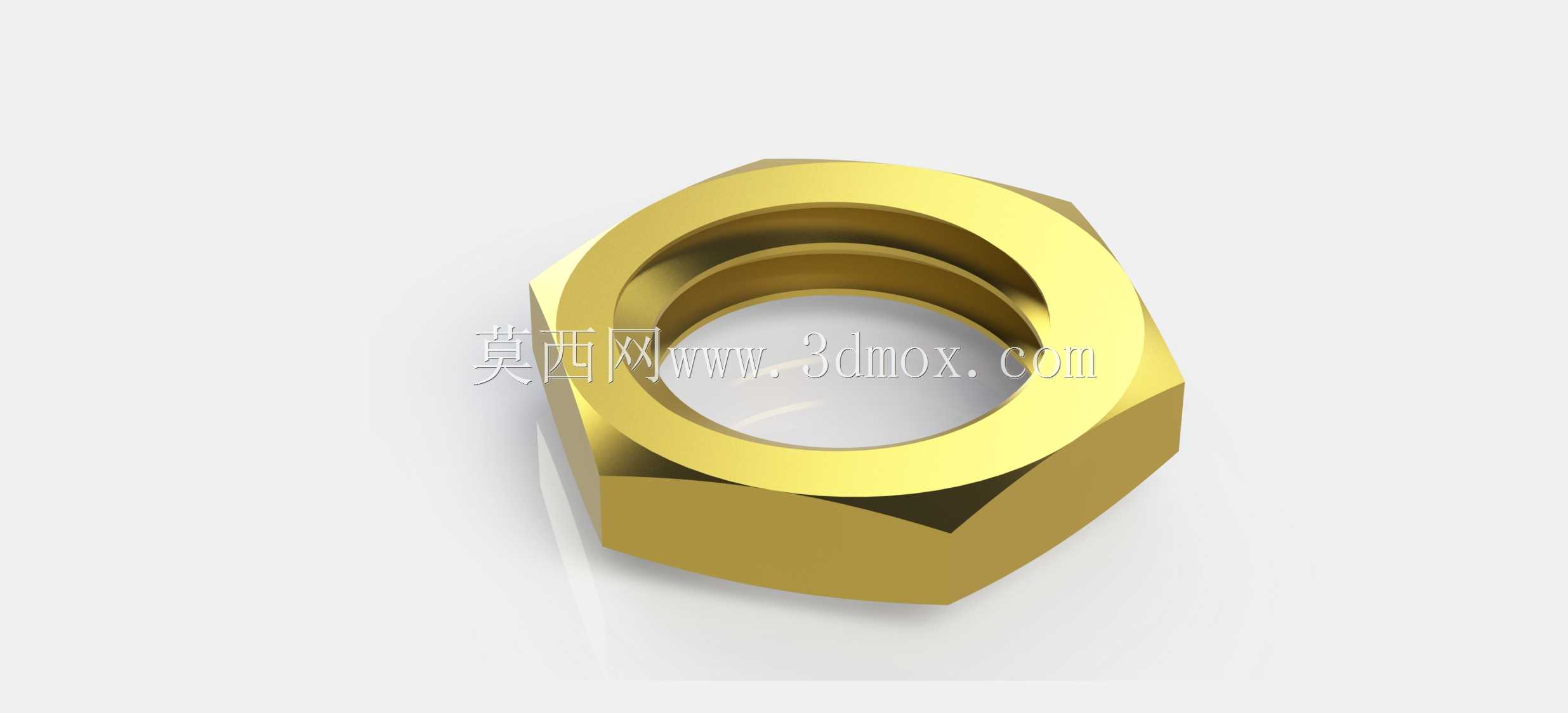

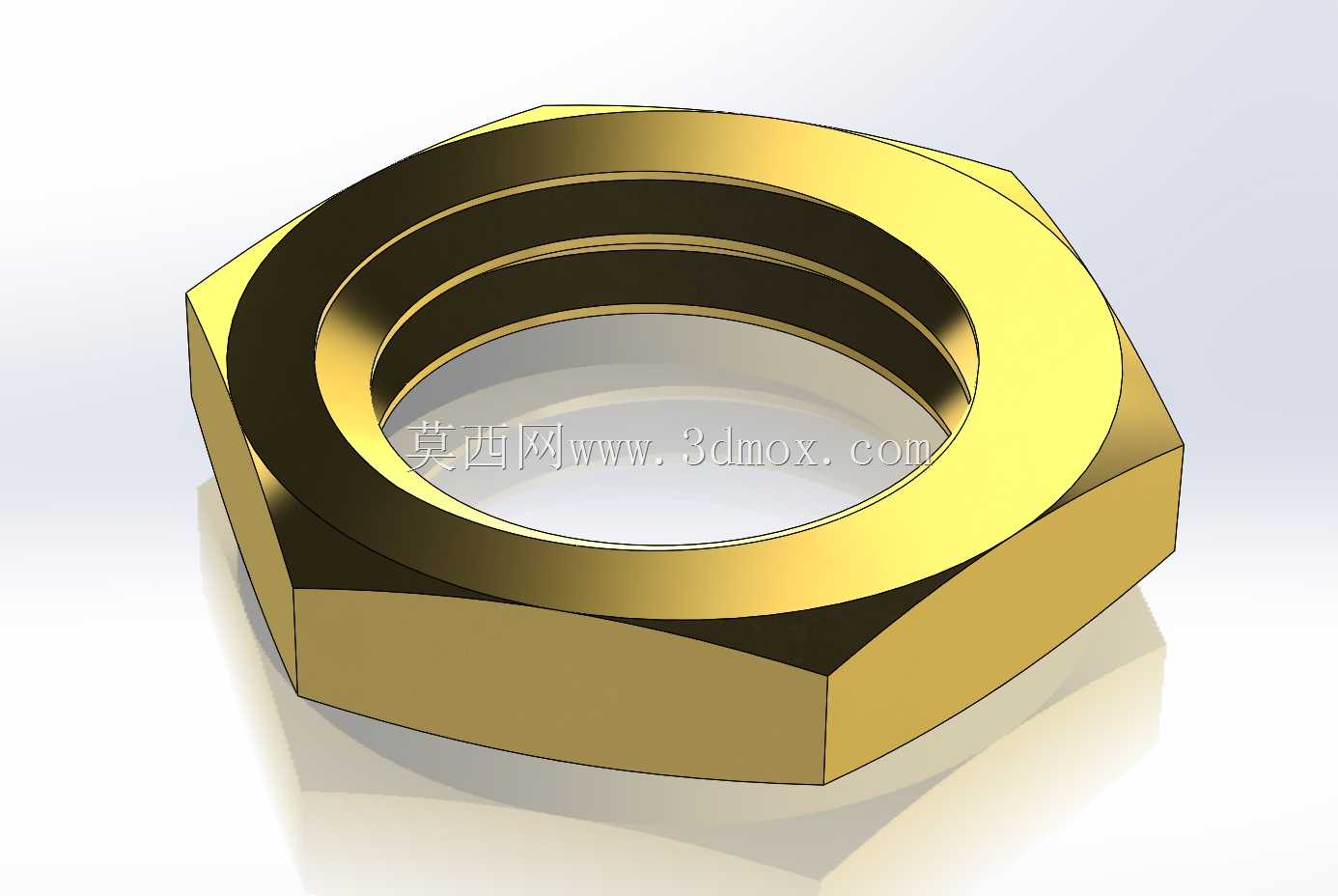

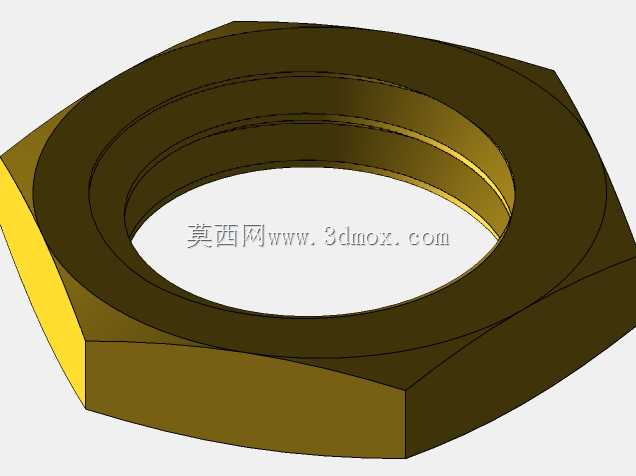

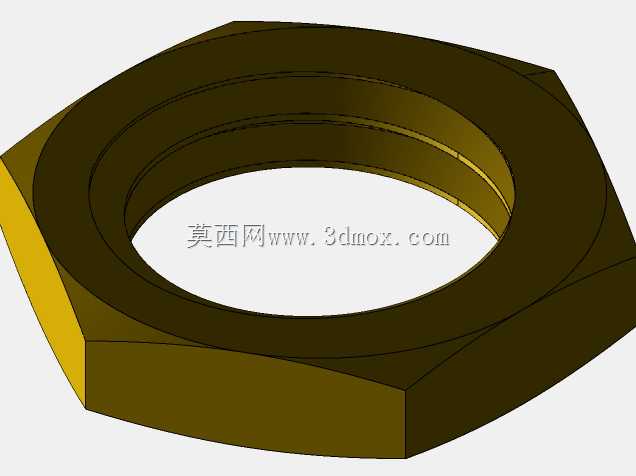

SMA连接器用黄铜六角锁紧螺母结构

　　射频通讯设备的同轴连接链路中，SMA接口的机械连接可靠性直接决定信号传输稳定性，这款适配0-25英寸36TPI规格的黄铜锁紧螺母，正是为SMA类同轴连接器的面板固定、对接锁紧场景设计的核心紧固件。在实际工程应用里，这类螺母常被用在射频测试仪器面板、通讯基站射频模块、工业无线传输设备的机箱面板上，用来将SMA母座或公头接头锁紧固定在面板开孔处，避免设备运输震动、线缆拉扯过程中接头出现松动、移位，导致射频信号驻波比异常、接触不良甚至信号中断的问题。

　　从功能特性来看，这款螺母采用黄铜材质加工，本身具备优良的导电性能与抗锈蚀能力，既可以满足射频连接场景下的接地导通要求，也能在常规室内工业环境下长期使用不出现锈死、拆卸困难的问题。螺母采用标准六角外形，适配8mm规格的开口扳手或套筒工具，现场装配、后期维护时不需要特殊定制工具，常规五金工具即可完成锁紧与拆卸操作，大幅降低现场施工的工具适配成本。螺纹部分采用36TPI的英制细牙规格，和标准SMA连接器的尾部螺纹完全匹配，细牙螺纹的螺距更小，锁紧后轴向预紧力更稳定，抗松脱能力优于粗牙螺纹，尤其适合有持续震动的工业设备安装场景。螺母两端都做了倒角处理，一端的倒角可以在旋入螺纹时起到导向作用，避免螺纹对位偏差刮伤接头外螺纹，另一端的倒角可以在贴紧安装面板时减少对面板漆面、镀层的刮损，同时让锁紧接触面的应力分布更均匀，不会出现局部应力集中压伤面板的问题。

　　在设计思路上，这款螺母的建模过程完全遵循实际机加工工艺逻辑，六角外形的对边尺寸、对角尺寸严格适配8mm扳手的夹持公差，避免出现扳手打滑、棱角磨损的问题；螺纹部分采用可编辑的参数化建模逻辑，设计人员可以根据实际项目的螺纹规格需求，直接修改螺纹牙型、螺距参数快速适配不同规格的射频接头，不需要重新从零开始建模。螺母的厚度尺寸经过优化，既保证足够的螺纹啮合长度，让锁紧力达到射频连接的机械强度要求，又不会因为厚度过大占用过多机箱内部空间，适配厚度1mm到3mm的常规设备面板安装场景。安装边界方面，这款螺母适配的面板开孔直径需要略大于SMA接头尾部螺纹外径，预留0.2mm左右的装配间隙，六角外形的外接圆直径决定了面板背面需要预留的最小操作空间，设计机箱内部结构时需要避开螺母的旋转夹持区域，避免装配时扳手和内部元器件产生干涉。

　　从实际选型角度来说，这类黄铜锁紧螺母相比不锈钢材质的同规格螺母，导电性能更优，更适合有射频接地要求的连接场景，同时黄铜材质的加工难度更低，量产时的加工精度更容易保证，螺纹的配合顺滑度更好，不会出现不锈钢螺纹容易咬死的问题。在三维建模过程中，模型还原了真实产品的所有工艺细节，包括六角棱边的微小倒角、螺纹牙型的准确轮廓、两端的倒角角度，结构设计人员可以直接将这个模型导入整机装配中，模拟实际装配过程，检查面板开孔尺寸、内部操作空间是否存在干涉，提前在设计阶段规避装配问题，减少后期打样验证的迭代次数。对于射频设备结构设计人员来说，这类标准紧固件的准确建模可以大幅提升整机装配的设计效率，不需要为每个标准件重复建模，只需要根据实际选型调用对应规格的模型即可，同时参数化的模型结构也方便根据特殊项目需求快速调整尺寸，适配非标准的定制化SMA接头安装需求。
