带法兰固定耳SMA插孔母焊料射频连接器

　　这款两孔法兰安装式SMA插孔母焊料连接器，是射频信号传输链路里常用的互联部件，日常在射频测试仪器、通信基站射频前端、微波模块内部互联、车载射频接收单元、工业无线传感设备里都能见到它的身影，主要承担同轴射频信号的低损耗转接功能，实现射频线缆与设备腔体、PCB板端射频端口的刚性连接，保证50Ω阻抗连续，减少信号反射带来的传输损耗。从结构设计来看，整体采用黄铜基材镀金工艺，接触件部分选用弹性插孔结构，公头插合时能保证足够的接触正压力，避免振动工况下出现接触瞬断，外导体一体化加工成型，和法兰安装耳采用一体车削结构，没有拼接缝隙，能有效提升屏蔽效能，减少射频信号的空间泄漏，也能降低外界电磁干扰对传输链路的影响。

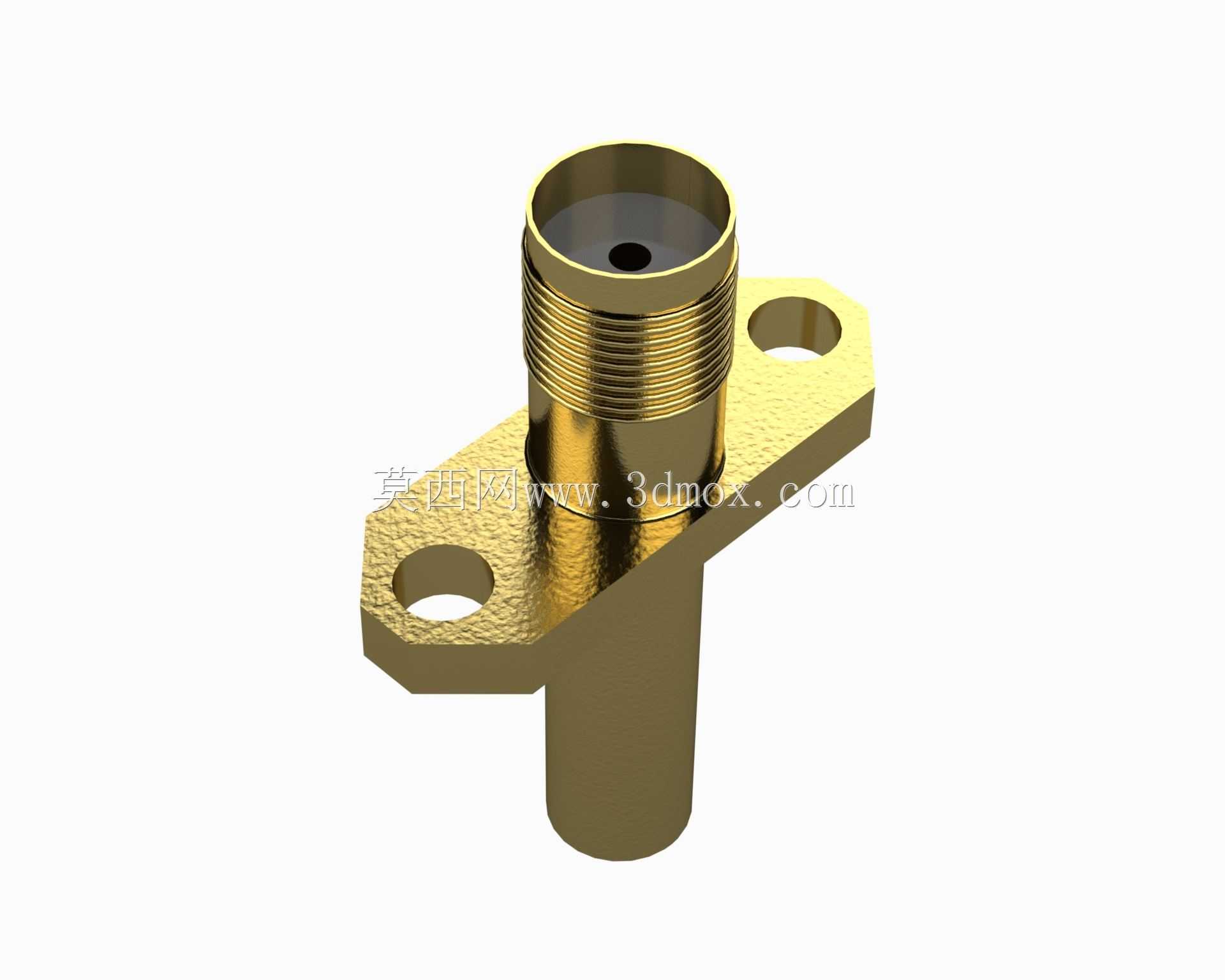

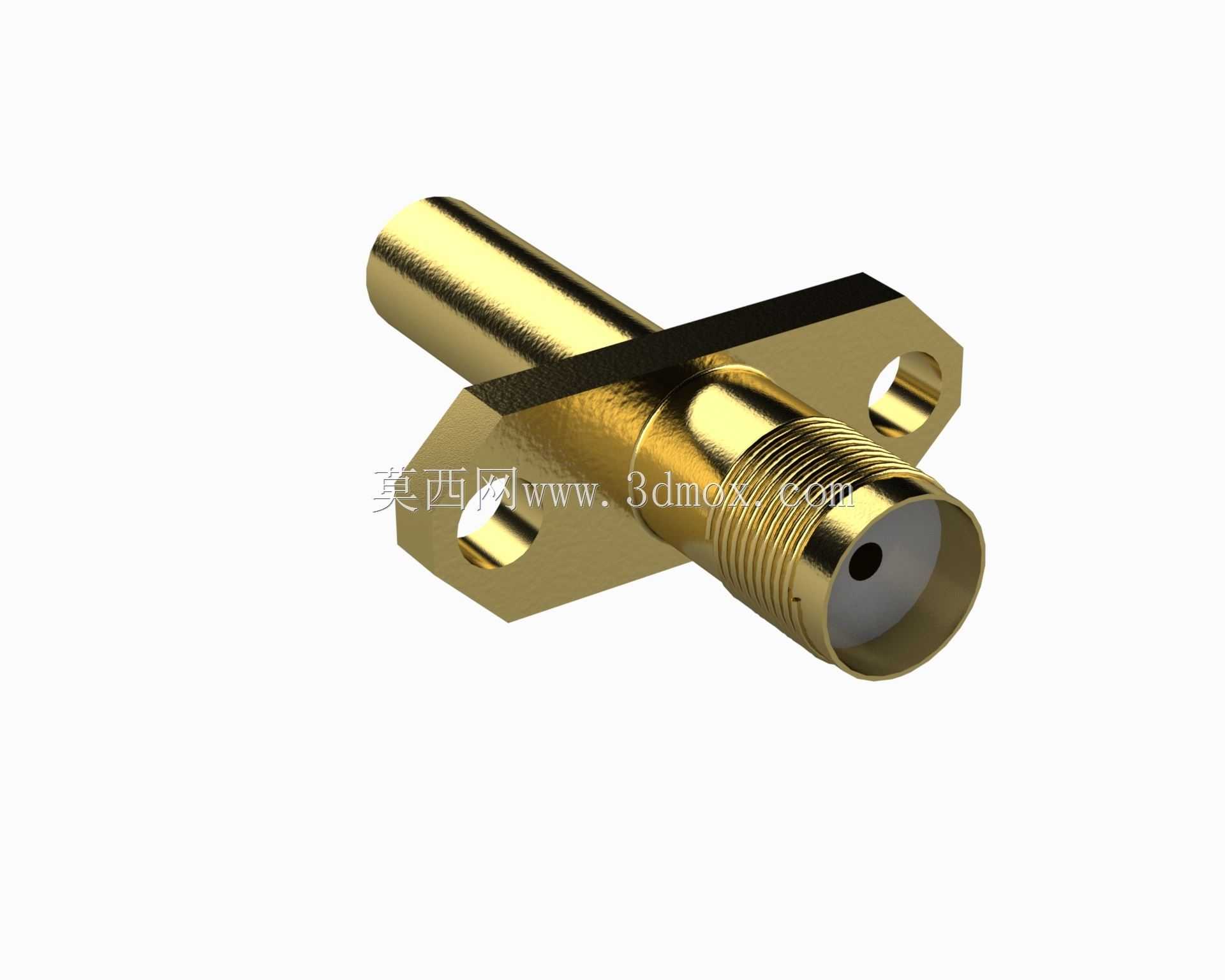

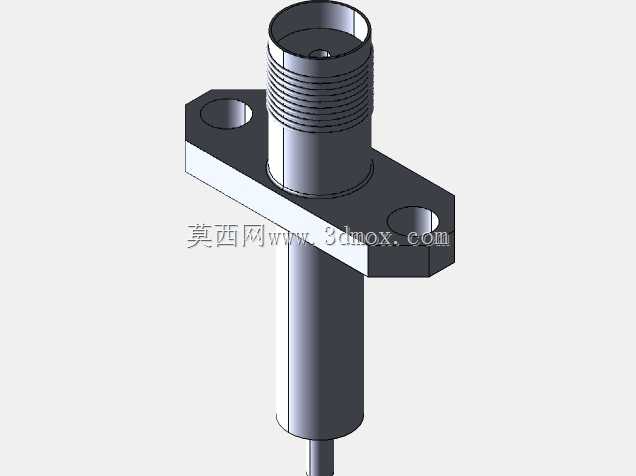

　　法兰部分设计为菱形两孔安装结构，相比圆形法兰，在狭小的设备腔体内部能减少安装占用空间，两个安装孔的孔位公差按照IT7级精度控制，安装时可以直接用M2.5的螺丝穿过固定孔锁紧在设备腔体壁上，安装面设计有0.1mm的定位凸台，装配时可以嵌入腔体对应的沉孔内，避免连接器锁紧后出现周向转动，保证接口方向的一致性。内导体部分采用焊接式结构，尾部的焊杯深度控制在3.2mm，适配半刚同轴电缆、RG402等常用射频线缆的内导体，焊接时焊锡可以充分填充焊杯缝隙，不会出现虚焊导致的阻抗不连续问题，介质支撑部分选用聚四氟乙烯材料，介电常数稳定，在DC-18GHz的工作频段内都能保持稳定的阻抗特性，介质和外导体、内导体的配合采用过盈压装结构，经过高低温循环测试也不会出现介质移位的问题。

　　从安装边界来看，连接器整体轴向长度为14.5mm，法兰最大宽度为12mm，插合端的接口尺寸完全符合SMA系列射频连接器的接口标准，和标准SMA公头的插合深度为5.3mm，插合后接口的插拔力控制在8N-25N之间，既不会因为插拔力过小导致连接松脱，也不会因为插拔力过大造成操作困难。尾部的线缆焊接端设计有应力释放结构，线缆焊接完成后可以用热缩管或者金属压环固定线缆外护套，避免线缆弯折时的应力直接作用在焊接点上，提升连接的可靠性。

　　在实际选型使用时，需要注意安装面的平面度控制在0.05mm以内，保证法兰和安装面贴合紧密，避免出现缝隙导致屏蔽效能下降，焊接内导体时烙铁温度控制在320℃以内，焊接时间不超过3秒，避免高温传导到介质支撑部分导致介质变形，影响阻抗一致性。这款连接器的结构设计充分考虑了批量生产的工艺性，所有车削部位都采用走心机一次加工成型，没有二次装夹带来的形位公差，外导体的螺纹部分采用滚牙工艺加工，螺纹精度达到6g级，和公头连接时螺牙配合顺畅，不会出现卡滞或者滑牙的问题。在射频性能方面，这款连接器在12GHz频段下的驻波比可以控制在1.15以内，插入损耗小于0.15dB，完全满足大部分民用通信、工业射频设备的使用要求，法兰安装的结构相比螺纹锁紧式的SMA连接器，安装效率更高，适合大批量设备组装时使用，不需要在腔体内部预留扳手操作空间，能有效压缩设备的整体体积。
