带插片式接线端螺纹安装按钮结构

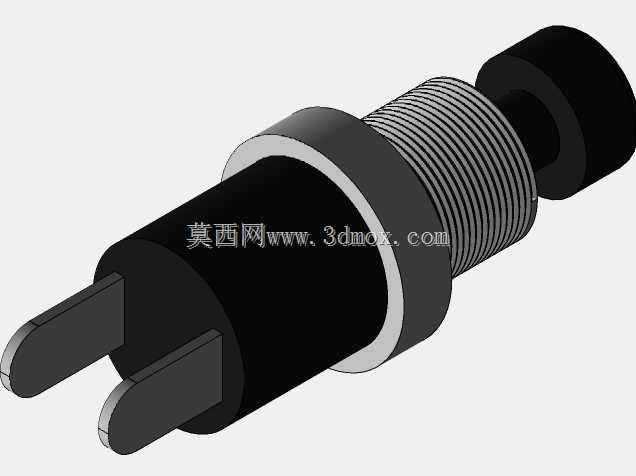

　　这类带插片接线端的螺纹安装按钮，常配套在小型电源变压器周边的控制回路里，作为低压侧通断、状态触发的手动操作部件使用，在小型工控电源模块、桌面式供电装置、教学实验电源台这类设备的面板上十分常见。从结构设计来看，主体采用圆柱阶梯轴形态，中段设置全螺纹安装段，适配面板开孔后通过配套螺母锁紧固定，安装时无需额外做卡扣位加工，仅需在面板上开出对应直径的圆孔即可完成装配，安装边界可适配1-3mm厚度的金属或绝缘面板，螺纹段长度预留足够的锁紧余量，即使面板背面叠加绝缘垫片、密封胶圈也能保证锁紧可靠。

　　前端的两个扁形插片接线端，采用标准6.3mm插片规格，可直接与配套的冷压插簧对接，无需焊接工序，现场装配时直接压接插簧后插入即可完成接线，相比螺丝接线的结构，装配效率提升明显，同时插片根部做了圆角过渡处理，避免插装时应力集中导致插片断裂，插片与主体内部的触点基座采用嵌件注塑方式固定，能承受常规插拔力下的结构强度要求，不会出现插片松动脱落的问题。尾部的操作帽采用突出式圆柱设计，表面做哑光防滑处理，操作时手指按压的触感清晰，按压行程控制在3-5mm区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作反馈拖沓，操作帽与主体之间预留了均匀的配合间隙，按压过程中无卡滞、偏斜问题，长期反复按压后也不会出现磨损卡涩的情况。

　　设计过程中优先考虑了电气间隙与爬电距离的要求，两个接线插片之间的绝缘基座厚度满足低压电气的安全规范，带电部件与金属安装螺纹段之间设置了绝缘隔层，即使在潮湿工况下也能避免爬电击穿的风险。主体外壳采用耐温绝缘工程塑料材质，可耐受变压器工作时产生的余温，长期在60摄氏度的工作环境下不会出现形变、脆化问题，螺纹段的牙型采用标准公制粗牙设计，与市面通用的锁紧螺母完全适配，后期维护更换时无需单独定制配件。在实际设备布局中，这类按钮通常布置在变压器输出回路的前端，作为手动断电复位的操作部件，当回路出现过载保护触发后，可通过按压按钮完成复位操作，也可作为设备的手动启动触发部件，配合周边的继电器、保护电路完成低压侧的控制逻辑。

　　建模过程中对各个配合段的公差做了预留，螺纹段与安装孔的配合采用间隙配合，插片与插簧的对接尺寸符合通用接插件的公差要求，操作帽与内部推杆的配合采用小间隙滑配，保证按压动作顺畅无晃动。从安装空间来看，按钮装入面板后，背面突出的接线端长度较短，不会占用变压器周边过多的布线空间，插片的朝向可在安装时根据布线方向调整，锁紧螺母拧紧后即可固定整体朝向，方便现场布线时调整走线角度，避免导线过度弯折。内部的触点组件采用直动式结构，按压时直接推动触点闭合，传动路径短，动作响应快，没有多余的传动杠杆结构，减少了故障点，提升了部件的长期使用可靠性，触点部分采用银合金材质，接触电阻小，长期通断小电流信号时不会出现触点氧化接触不良的问题。
