做电气柜内部布线、PCB板外接线路拓展这么多年,螺丝端子是绕不开的基础连接件,这次的可配置端子结构,完全是顺着现场接线的实际痛点倒推的设计逻辑。先从应用场景说,不管是小功率电源变压器的次级出线转接,还是工控柜内信号回路、小电流动力回路的分线,这类螺丝端子都能覆盖,尤其是设备内部布线空间局促、需要灵活调整接线位数的场合,可配置的结构比固定位数的端子排适配性强太多,不用为了差1-2个接线位单独备货不同规格的端子,库存压力能小不少。
实际用途上,这类端子核心是实现导线与导线、导线与PCB板或电气元件的可靠压接导通,通过顶部的螺丝锁紧结构,把剥好绝缘层的导线端头压在端子内部的导电金属件上,相比插拔式端子,螺丝锁紧的连接方式抗振动性能更好,在有持续小幅振动的工业设备内部,不容易出现松脱断线的故障,导通稳定性更有保障。这次的结构做了2针到6针的可配置选项,就是考虑到不同回路的接线需求差异:小信号回路可能2针就够,电源分线可能需要4-6针,不用单独开多套模具,通过单元拼接就能实现不同位数的组合,生产端的通用性也更强。

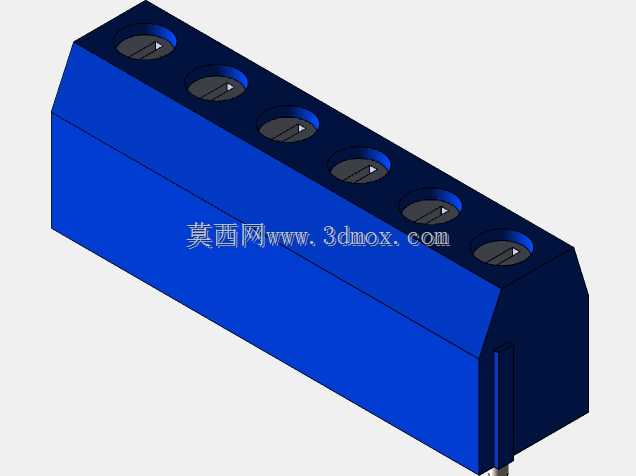

功能特性上,首先是绝缘外壳的结构设计,外壳采用带斜角的长方体造型,顶部的螺丝沉孔做了限位设计,拧螺丝的时候不会因为用力过猛把螺丝顶穿外壳,每个接线位之间都有独立的绝缘隔筋,避免相邻接线位的导线毛刺外露造成短路,外壳侧面做了拼接卡槽,不同位数的单元可以顺着卡槽卡接组合,拼接后整体平整度好,不会出现高低错位,安装到导轨或者PCB板上的时候不会卡滞。内部的导电件采用嵌装设计,装配的时候直接从外壳底部推入就能卡紧,不需要额外打胶或者螺丝固定,装配效率高,导电件的压线位置做了防滑齿纹,导线压接后不会因为拉扯脱出,接触电阻也能控制在较低水平,避免大电流通过的时候出现局部发热的问题。
设计思路上,一开始就没走固定位数端子的老路,毕竟现场选型的时候经常遇到位数不合适的问题,要么端子位数多了占空间,要么少了要并两个端子,接线杂乱还不可靠。所以把单个接线位做成独立的标准单元,每个单元的拼接卡槽尺寸做统一公差控制,不管是2针组合还是6针组合,拼接后的整体安装孔位都能对应标准安装尺寸,不用为不同位数重新设计安装固定孔。外壳的壁厚做了均匀化处理,注塑成型的时候不容易出现缩痕,绝缘强度也能满足低压电气的安全要求,顶部的螺丝操作孔做了倒角导向,用十字螺丝刀拧螺丝的时候很容易对准螺丝槽,不用反复调整螺丝刀角度,现场接线的时候能省不少时间。
外形尺寸与安装边界这块,单个接线单元的宽度按照标准端子间距设计,相邻接线位的中心距符合常规电气安全间隙要求,2针组合的整体长度刚好适配小功率变压器的出线端安装空间,不会和变压器周边的散热片、固定支架产生干涉;6针组合的长度也控制在常规端子排的安装尺寸范围内,不管是直接螺丝固定到设备底板,还是卡装到标准DIN导轨上,都能和周边的断路器、继电器等元件保持足够的安全间距。外壳底部的安装定位凸台做了限位设计,安装的时候只要把凸台卡进安装板的定位孔,就能快速找准安装位置,不用反复测量对齐,固定螺丝的孔位做了沉头设计,螺丝锁紧后头部不会突出外壳表面,避免和周边导线产生刮擦,磨损导线绝缘层。另外端子的进线口做了喇叭口导向,穿线的时候不用刻意对准小孔,导线顺着喇叭口就能顺利插到压线位置,哪怕是多股软线,也不容易出现线芯散丝外露的情况,接线的良品率能提升不少。
