Maytech MTSESC 6.6无刷电调结构设计

　　这款无刷电子调速器的三维结构还原，完全围绕实际装机场景的适配需求展开，建模过程中优先考虑了动力系统集成时的干涉问题。从实际应用来看，这类高功率无刷电调主要适配战斗机器人、高负载航模、小型电动越野载具的动力输出控制，需要在紧凑的安装空间内承载大电流通断的散热需求，同时兼顾接线端的防拉扯、安装固定的抗振动性能。

　　建模时首先梳理了产品的核心功能边界：作为基于VESC开源架构的传感无刷电调，它需要完成无刷电机的三相电流换向、转速闭环控制、运行状态参数回传，同时支持外接编程模块调整动力输出曲线，因此结构上需要预留足够的内部空间容纳功率板、控制板、电容组与接线端子，外壳的防护等级要满足户外、竞技场景下的防尘防泼溅要求。

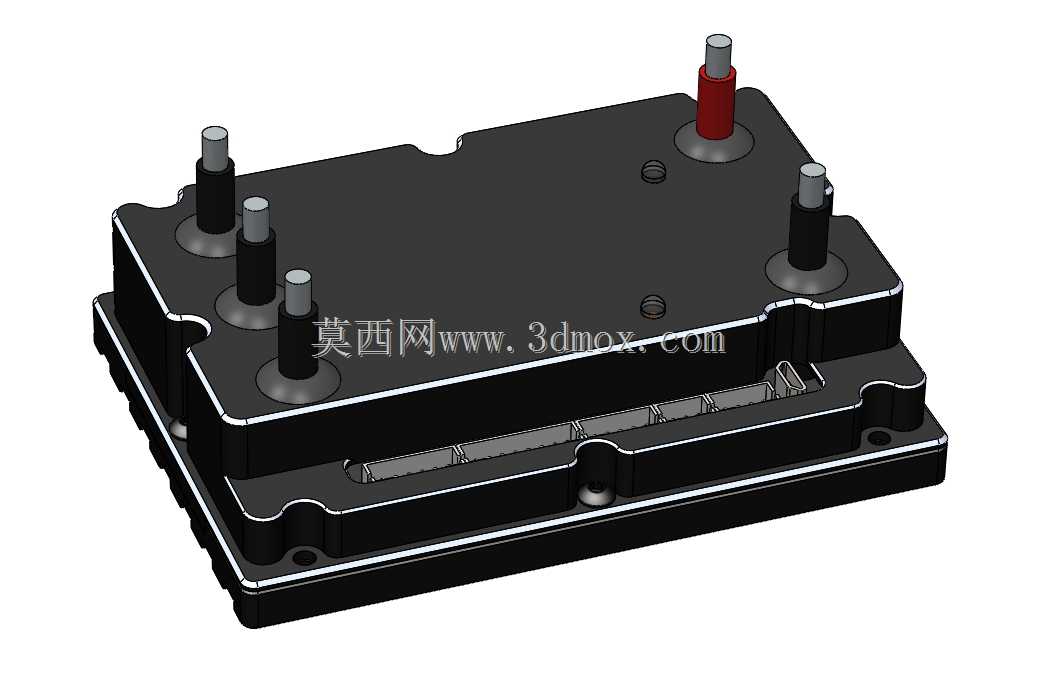

　　外形尺寸的还原严格参照实物的安装边界，整体采用分层式壳体结构，底座为带安装凸耳的压铸铝材质基座，凸耳上预留的沉头安装孔位完全匹配常用的20mm、30mm间距铝型材安装孔位，方便用户直接将电调固定在设备的动力舱框架上，不需要额外加工转接板。上盖为高强度工程塑料材质，表面做了加强筋结构设计，既可以降低整体重量，又能在竞技碰撞场景下避免壳体开裂，上盖与底座的配合面预留了密封胶圈的安装槽，装配后可以实现IP54级的防护效果，阻挡场地内的灰尘、飞溅的水渍侵入内部电路。

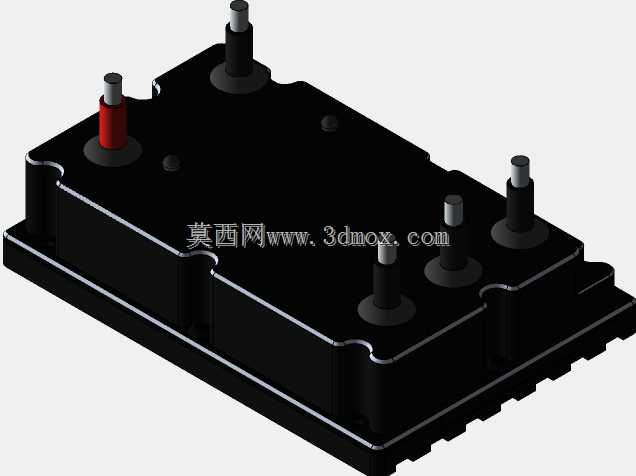

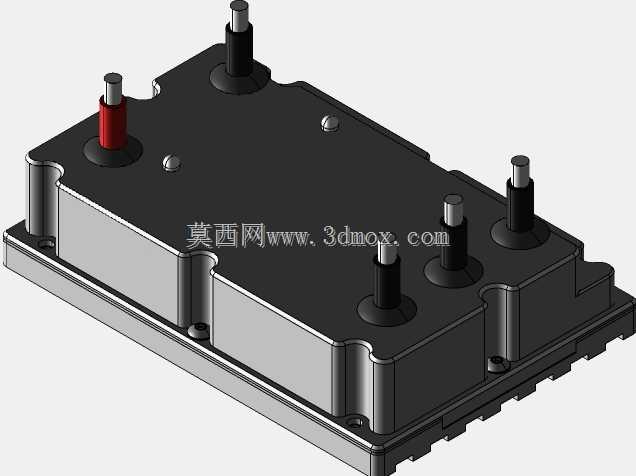

　　顶部的接线柱采用高低错落的布局设计，五个接线柱分别对应电源正负极与三相电机输出端，其中红色标识的为电源正极接线柱，其余四个为负极与三相输出端，接线柱的高度差设计可以避免用户接线时正负极误碰造成短路，接线柱根部做了加厚的绝缘凸台，即使大电流工况下接线端子发热，也不会出现塑料基座融化变形的问题。壳体侧面预留了信号接口的开槽位置，刚好可以容纳调试接口、霍尔传感器接口、接收机信号接口的接插件伸出，接口周围做了挡边结构，避免接线拉扯时接插件直接受力脱焊。

　　建模过程中对所有配合公差做了严格控制，全局公差控制在0.2mm以内，螺栓孔位、接线柱位置、安装凸耳的孔位坐标完全匹配实物的装配关系，底座上的散热鳍片结构做了等距还原，鳍片的厚度、间距都按照实际散热需求设计，保证大电流持续输出时，功率管产生的热量可以快速通过铝基座传导到散热鳍片上，配合外部气流实现被动散热，不需要额外加装散热风扇就能满足持续高负载运行的散热要求。

　　从结构设计的合理性来看，这款电调的壳体没有多余的装饰性结构，所有造型都服务于功能需求：底座边缘的圆角处理避免装配时划伤操作人员的手部，上盖的凹槽结构刚好可以贴合常用的热缩管固定位置，方便用户在装机时用扎带将电调与线材进一步固定，减少振动带来的接线松动问题。内部的电容安装位做了限位卡槽，避免车辆、机器人运动过程中电容晃动引脚脱焊，功率管的安装面做了平整度控制，保证功率管与铝基座之间的导热垫可以完全贴合，降低热阻提升散热效率。

　　在实际选型适配时，结构工程师可以直接调用这个三维模型完成动力舱的布局设计，提前核对接线空间、安装孔位的匹配度，避免装机时出现电调与其他结构件干涉、接线长度不足的问题，也可以基于这个模型设计定制化的散热风道、防护外罩，进一步提升极端工况下的运行稳定性。
