小型电气项目用220V转12V通用变压器

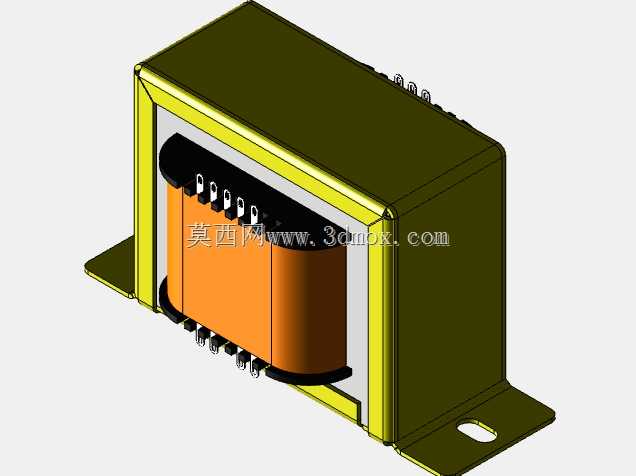

　　在低压电气控制回路、小型教学实验台、桌面式工控小设备、民用小型电控装置这类场景里，经常需要把市电220V交流电压转换为12V交流，给控制回路、小型指示灯、低压信号模块供电，这类场景不需要大容量的工业级电力变压器，反而对安装空间、固定便捷性、接线辨识度有较高要求，这款通用型变压器就是针对这类需求设计的。从实际使用角度看，它的额定变比为220V输入转12V输出，属于小容量工频变压器范畴，没有内置复杂的内部电子元器件，结构完全围绕电磁变换的核心功能做布局，绕组部分做了分槽绕制的结构设计，不同绕组的接线端子沿绕组外侧排布，每个端子预留了足够的接线操作空间，不管是用冷压端子插接还是剥线后螺丝压接，都不会出现相邻端子干涉的问题，接线时能清晰区分输入输出侧的端子排布，避免施工时接反电压导致后端器件烧毁。

　　外壳采用框架式防护结构，两侧的黄色框架既作为绕组的固定支撑结构，同时和底部的安装脚连为一体，底部安装脚预留了长圆形的安装孔，安装时可以适配一定范围内的孔位偏差，不需要在安装板上反复扩孔调整，安装脚的折弯高度做了精准控制，既保证变压器底部和安装板之间留有足够的散热间隙，避免长时间工作时热量堆积在安装接触面，又不会因为安装脚过高导致整体安装重心上移，在设备运输或者受到振动时出现固定松动的问题。

　　顶部的防护外壳采用橄榄绿的绝缘包覆结构，完全覆盖绕组的上半部分，既能防止日常维护时手指误触带电接线端，也能阻挡设备内部的灰尘、金属碎屑直接落到绕组缝隙里，降低积尘导致的绝缘下降风险，外壳和侧边框架的配合做了卡扣式的限位结构，装配时不需要额外打胶或者用过多螺丝固定，后期如果需要检查绕组状态，拆开外壳的操作也很便捷。从设计思路上看，这款变压器没有做冗余的复杂结构，所有结构设计都服务于小功率电压变换的核心需求，绕组外侧的橙色绝缘层做了加厚处理，能满足日常低压场景的绝缘耐压要求，接线端子的排布顺序按照常规电气施工的接线习惯设置，输入端子集中在一侧，输出端子集中在另一侧，施工时走线可以顺着端子排布方向整理，不会出现输入输出线交叉缠绕的情况，方便后期维护时排查线路。

　　在安装边界上，整体外形为方正的长方体结构，没有向外突出的尖锐结构，在电控箱内布局时，可以紧贴箱体侧壁或者其他低压元件安装，不需要预留过大的侧向安全间隙，整体高度控制在常规小型电控箱的内部容纳范围内，不会出现箱盖无法闭合的问题。实际选型时，这类变压器多用于负载功率不大的控制回路，比如小型继电器模组供电、设备状态指示灯组供电、教学实验台的低压电源输出端，它的结构足够简单，没有易损的电子部件，在常规的室内电气环境下长期工作的稳定性较好，安装时只需要用两颗螺丝穿过底部安装孔固定在安装板上，接好输入输出线之后就能投入使用，不需要额外做复杂的参数调试。绕组的固定结构做了双重限位，除了侧边框架的夹持，底部还有绝缘支撑托住绕组底部，即使设备在移动过程中出现一定幅度的振动，绕组也不会出现移位或者接线端受力松脱的问题，端子的金属部分采用导电性能较好的铜质基材，压接后接触电阻小，长时间带载工作时端子处的发热量低，不会因为端子过热导致接线绝缘层老化加速。
