工业电气安装用DIN滑轨组件装配结构

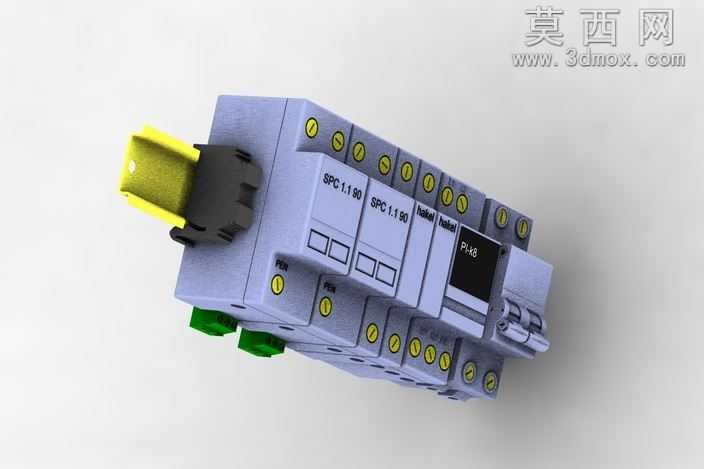

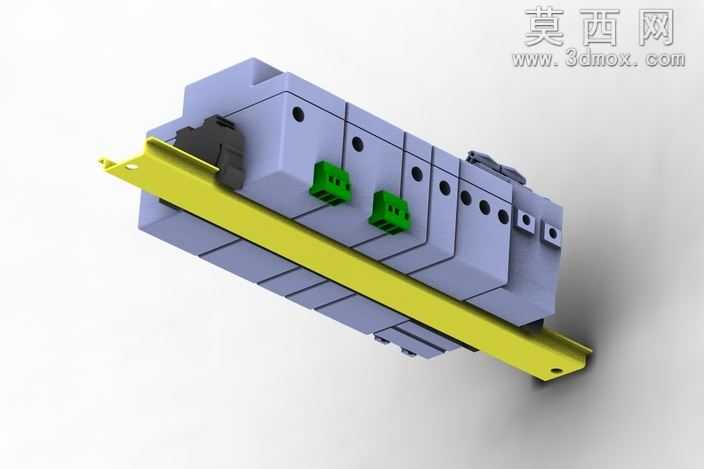

本作品为适配工业电气柜安装场景的DIN滑轨组件三维模型，建模过程严格遵循工业电气安装的通用尺寸规范，以SolidWorks为核心建模工具完成全参数化结构搭建，同时兼容STEP、IGES、CATIA等多格式数据交互标准，可适配不同工业设计场景的调用需求。建模阶段首先完成标准DIN导轨的基体特征绘制，精准还原导轨的卡槽尺寸、安装孔位间距与侧边限位结构，确保导轨本体的安装适配性符合工业现场的通用安装要求；随后依次完成导轨上搭载的各类电气功能模块的单体建模，每一个模块的外壳卡扣结构、接线端子排布、功能标识区域都按照实物比例进行还原，模块与导轨的卡扣配合位置做了精准的公差预留，能够直观呈现模块卡入导轨、沿导轨滑动调整位置、卡扣锁止固定的完整装配逻辑。材质与渲染阶段，针对不同部件的物理属性做了差异化材质配置：导轨本体采用镀锌钢材材质，还原金属哑光磨砂的质感与冷色调金属反光特性；电气模块外壳采用阻燃工程塑料材质，呈现浅灰、深黑等工业电气元件常用的塑料哑光质感，表面做细微的颗粒纹理处理还原真实塑料外壳的触感；接线端子区域采用黄铜金属材质，呈现暖金色金属光泽，端部的绿色、黄色操作拨块采用亮色硬质塑料材质，通过色彩区分强化不同功能区域的视觉辨识度；渲染时采用柔和的工业产品展示布光，主光源从侧上方投射形成自然的明暗层次，辅助光源补全暗部细节，清晰呈现组件的装配层次与结构细节，避免过度反光遮挡结构特征。设计思路上，该模型完整还原了DIN滑轨组件的模块化装配特性，既可以作为整体装配体用于电气柜布局的整体方案展示，也可以拆分出单个导轨、单个电气模块用于子装配设计调用，模型的所有配合关系都按照实际装配逻辑添加约束，能够直观演示电气元件在导轨上的安装、拆卸、位置调整过程，可用于电气安装方案验证、工业产品展示、教学演示等多种场景，模型的结构细节完整，卡扣、端子、标识位等细节均无缺失，能够满足不同设计环节的使用需求。
