迷你手持十字弩精巧结构三维设计作品

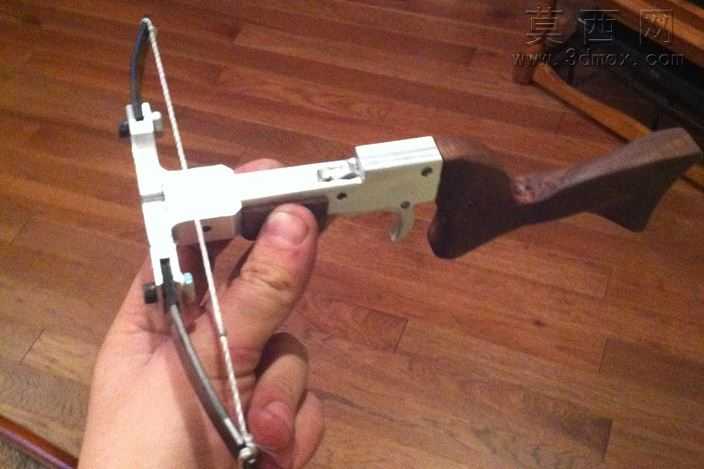

本作品为迷你手持十字弩的三维设计方案，整体建模过程严格遵循实物等比例缩小的设计逻辑，在SolidWorks平台完成全参数化建模，所有零件均按照2.5轴加工的工艺要求进行结构拆分，确保每一个构件都能通过常规机加工流程制作完成。建模阶段首先完成主体金属骨架的搭建，采用铝合金材质参数设定，还原金属件的哑光银白质感，对骨架上的定位孔、扳机转轴孔、弓片固定槽等结构逐一进行特征建模，保证各装配位置的公差配合符合实际装配要求，避免出现干涉问题。握把部分采用红木材质渲染，通过纹理贴图还原实木的自然木纹走向，握把的曲面造型完全贴合人手握持的人体工学弧度，在建模时通过多段样条曲线放样生成曲面，反复调整曲面曲率保证握持手感的合理性，同时完成握把与金属骨架的连接榫位设计，确保两者装配后稳固无松动。弩机触发结构是本设计的核心部分，建模时完整还原了棘轮锁止、扳机释放的传动逻辑，对左侧凸轮、阻铁、弹簧定位槽等细小零件都做了精细化建模，每一个传动接触面都做了适当的倒角处理，既还原了实物的可靠触发机制，也避免了尖锐结构在加工时出现的应力集中问题。弓片部分采用弹簧钢材质参数设定，还原弓片的弧形蓄力结构，弓弦采用高强度尼龙线材质渲染，精准还原弓弦与弓片两端挂点的连接结构。整体装配完成后通过软件干涉检查功能反复校验，确保扳机扣动时阻铁能够顺畅释放弦位，所有运动部件无卡滞、无结构冲突。渲染阶段采用室内木地板场景，通过柔和的侧光打光，突出金属件的冷硬质感与木质握把的温润质感形成对比，完整呈现出这款迷你十字弩精巧紧凑的结构特点，整体尺寸控制在单手握持的范围内，所有零件拆分合理，既可以作为3D打印拼装的参考模型，也可以作为小型精密机械结构的学习参考案例，设计过程中兼顾了结构可靠性与外观精致度，没有多余的冗余结构，每一个构件都承担对应的功能作用，充分体现了小型精密机械的设计巧思。
