可调摆杆式行程限位开关三维结构

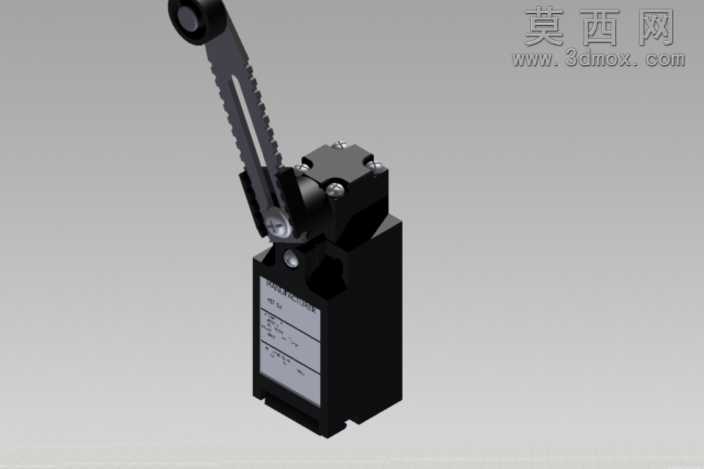

本模型为可调摆杆式行程限位开关的完整三维结构，建模过程严格参照实物的尺寸比例与装配逻辑完成，整体采用自底向上的建模思路，先拆分构建各个独立零部件再完成总装配约束。首先构建开关的主体基座部分，基座采用黑色硬质工程塑料材质，建模时通过拉伸、切除特征完成基座的腔体结构，预留出内部触点组件的安装空间，基座表面的标识区域通过贴图与浅浮雕特征还原，边角处的安装固定孔位严格匹配工业安装标准，保证模型可直接用于虚拟装配验证。其次构建顶部的摆杆触发机构，摆杆采用带齿状调节结构的金属摆臂，建模时通过扫描特征完成摆臂的长条形态，齿状调节槽通过线性阵列切除特征实现，摆臂与基座的连接转轴部分做了铰接约束还原，可模拟真实的摆杆转动触发动作，转轴处的固定螺栓采用标准件建模，还原螺栓的六角头部与螺纹细节，螺栓表面做镀锌金属材质处理，还原金属件的哑光金属质感。内部的触点组件虽为内置结构，建模时也做了简化还原，保证整体结构的完整性，触点部分采用铜质导电材质，与基座的塑料材质、摆杆的金属材质形成明确的材质区分，渲染时采用工作室均匀布光，突出开关整体的结构轮廓与材质差异，黑色基座的哑光塑料质感、金属摆臂的冷调金属光泽、标识区域的印刷质感都通过材质参数调整做了真实还原。模型的各部件装配关系清晰，摆杆的活动行程与真实产品一致，可用于工控设备的布局演示、虚拟装配干涉检查、产品宣传渲染等场景，建模过程中对易被忽略的细节如基座底部的安装定位槽、摆杆端部的滚轮结构、接线端的标识都做了细致还原，保证模型的工业实用性与外观还原度，没有多余的冗余特征，模型结构规整，可直接导入各类三维软件进行二次编辑或工程应用。
