带中心孔的TEC珀尔帖散热冷却结构

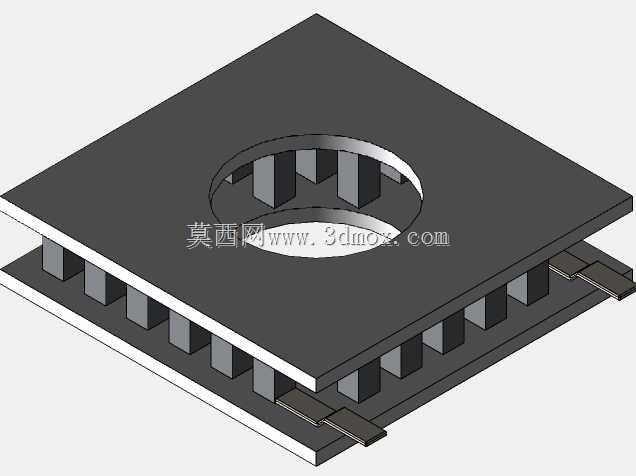

　　在小空间精密电子温控场景里，珀尔帖制冷组件的散热端结构设计直接决定了整套温控系统的运行稳定性，很多做精密仪器温控、小型激光模组控温、车载小功率制冷单元的工程师都清楚，TEC元件本身的热面散热如果做不好，不仅制冷效率会断崖式下跌，长时间运行还会因为冷热端温差过大导致元件内部焊层脱开，直接报废。这次呈现的这款冷却结构，就是针对小尺寸方形TEC元件做的配套散热冷端适配结构，整体采用方形扁平化设计，没有多余的外凸结构，非常适合嵌入到内部空间局促的紧凑型设备里。

　　从实际使用场景来看，这类带中心通孔的珀尔帖冷却结构，大多用在需要中心走光路、走管线或者中心定位安装的温控场合，比如小型光学传感器的温控座、微型半导体检测芯片的温控台，中心预留的7.2mm通孔刚好可以穿过定位销、光纤或者细小的流体管路，不用额外在散热结构上做避让开槽，能大幅压缩整套温控组件的安装占用空间。结构主体的散热基底采用平整方形设计，15mm见方的安装面刚好和对应型号的TEC冷面完全贴合，安装时只需要在接触面均匀涂覆薄层导热硅脂，就能保证冷热界面的热阻控制在合理范围，不会因为接触不均出现局部冷量损耗。

　　设计思路上，这款结构没有采用常见的外露鳍片散热形式，而是采用了围合式的侧边散热齿布局，所有散热齿都布置在基底的四周边缘，中心区域完全留空对应通孔位置，这样的布局一方面能保证散热基底的整体结构强度，不会因为中心开孔导致基底翘曲，影响和TEC元件的贴合平整度；另一方面，侧边的散热齿可以配合侧向吹风的微型轴流风扇使用，气流顺着齿间缝隙横向流过，不需要在结构正上方预留风扇安装空间，进一步降低了整套散热组件的整体高度，3.6mm的总厚度对于很多对安装高度有严格限制的便携设备、板载温控模块来说，适配性要比常规的立式鳍片散热器好很多。

　　从安装边界来看，这款结构的四个侧边都预留了引脚避让的缺口位置，TEC元件的供电引线可以直接从侧边缺口引出，不需要在安装板上额外开引线槽，安装时只需要在四个角点涂少量导热胶或者用微型压片固定，就能保证结构和TEC冷面的紧密贴合，不会因为长期冷热循环出现移位。值得注意的是，这类珀尔帖冷却结构在设计时特意做了边缘的倒角处理，所有和TEC陶瓷片接触的边缘都没有尖锐毛刺，安装时不会刮伤TEC元件表面的陶瓷绝缘层，避免出现绝缘失效短路的风险。

　　在实际选型适配时，工程师需要注意，这款冷却结构的制冷负载能力和配套的散热条件直接相关，如果是自然对流散热场景，它适配的TEC元件工作电流不宜超过额定值的60%，否则热面积攒的热量无法及时散出，会直接导致制冷端温度下不来；如果搭配10mm尺寸的微型风扇做强制风冷，就可以让对应型号的TEC元件运行在额定功率区间，满足小空间内0-40摄氏度范围的精准控温需求。另外，中心通孔的尺寸设计也考虑了常规M6螺丝的安装余量，需要中心穿螺丝固定的场景下，只需要在螺丝上套一层隔热绝缘套，就能避免螺丝成为热桥，带走冷端的制冷量，影响控温精度。

　　很多刚接触热电制冷设计的工程师容易忽略散热结构的平面度要求，这款冷却结构的安装贴合面平面度控制在0.02mm以内，不需要后续二次研磨加工就能直接和TEC元件贴合，减少了生产加工的额外工序。围合式的散热齿高度和基底厚度做了等比例匹配，不会因为齿片过高导致生产过程中出现齿片变形，批量生产时的良率要比薄鳍片结构高很多，适合小批量设备配套使用。对于做小型生化反应模块温控、手持检测设备温控的设计人员来说，这种扁平化带中心孔的珀尔帖冷却结构，能省去很多自行建模调整的时间，直接按照安装边界预留位置就能完成整套温控模块的布局，不用反复调整散热结构和周边元件的干涉问题。
