8x8点阵LED1088AS显示元件结构设计

　　做小型显示类项目的结构设计时，8x8点阵LED是绕不开的基础元件，这次拆解建模的1088AS规格点阵，是行业内应用极广的通用款，从工业设备的状态指示面板，到消费电子的小型信息显示屏，再到教学实验用的单片机开发套件，都能见到它的身影。很多刚入行的结构工程师做面板开孔时容易踩坑，要么是预留的安装间隙不够导致元件卡滞，要么是定位柱位置偏差造成显示面与面板贴合不齐，出现漏光或者显示区域偏移的问题，所以建模时必须把所有安装边界尺寸卡准，不能只做个外观示意。

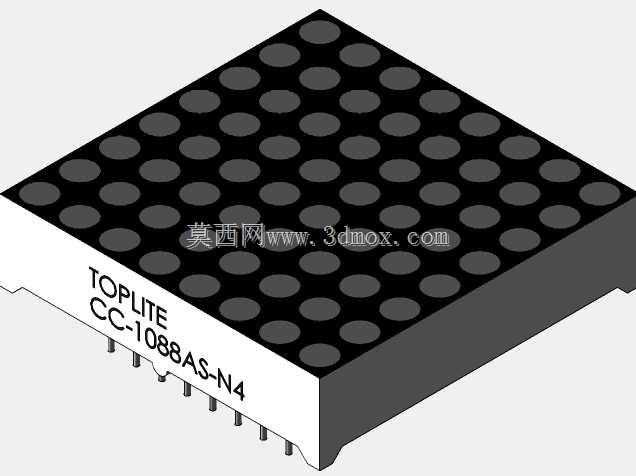

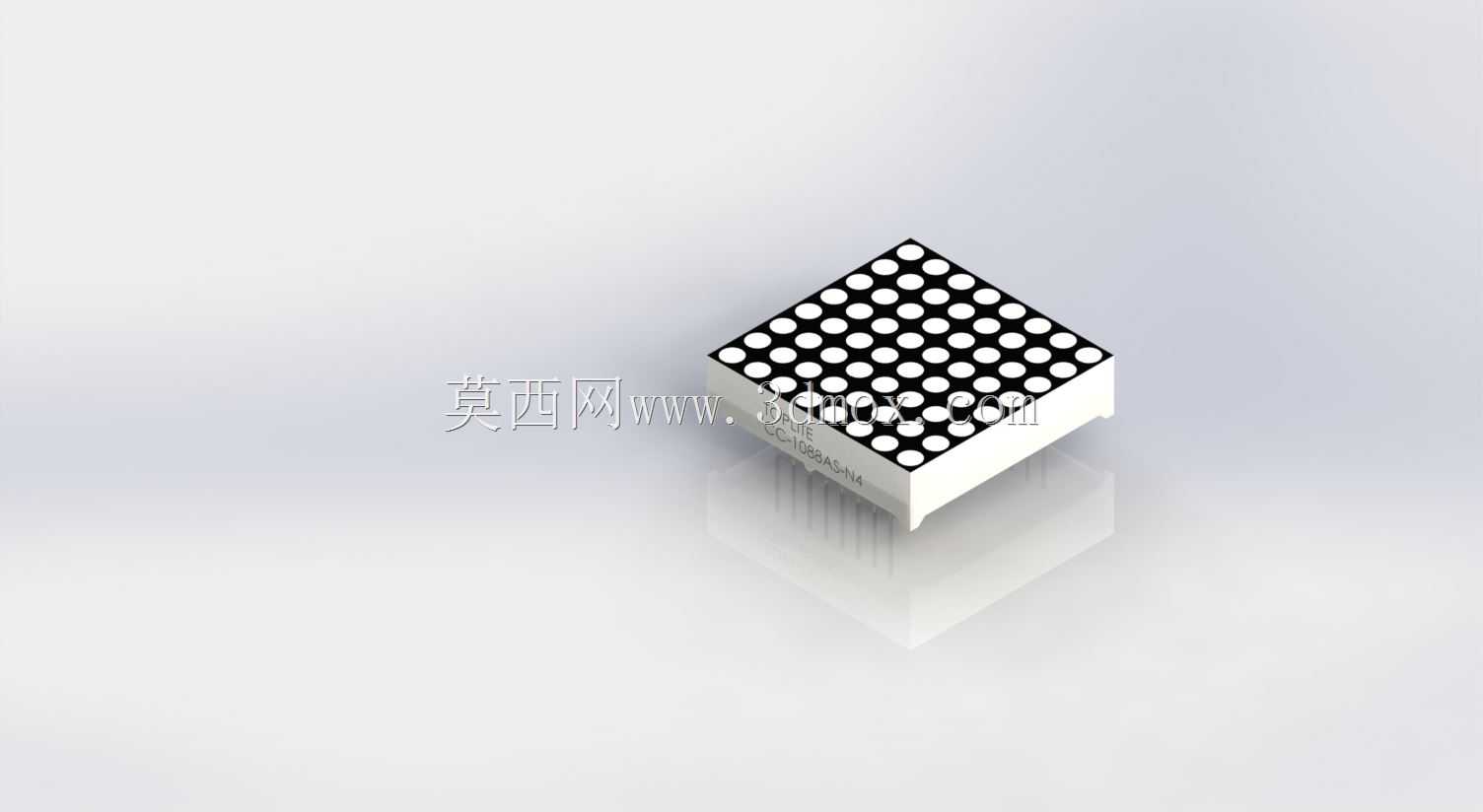

　　从实际使用场景来看，这款点阵的核心用途是通过行列驱动电路控制单颗灯珠亮灭，组合实现数字、字符、简单动态图案的显示，不像大尺寸显示屏需要复杂的背光结构，它本身是自发光元件，靠内部64颗独立的LED芯片按行列矩阵排布封装，单颗灯珠的发光角度、亮度一致性都是选型时要考量的参数，但结构设计端更关注的是封装后的实体尺寸、引脚排布、安装限位结构。建模时先确定整体的外形轮廓，常规1088AS的本体是正方形塑封结构，边角做了小尺寸的倒角处理，避免安装时刮伤面板涂层或者操作人员的手部，显示面是平整的哑光环氧封装层，能减少环境光反射带来的显示对比度下降问题，这部分的平面度要求很高，如果封装面不平，贴装偏振片或者柔光膜的时候会出现气泡，影响显示效果。

　　引脚部分是结构建模里容易被忽略的细节，这款点阵采用直插式引脚设计，两排引脚分别分布在本体的两个对侧，每排8个引脚，引脚的直径、伸出长度、引脚间距都严格对应通用2.54mm排针的标准间距，这样既可以直接插在标准洞洞板上焊接，也可以搭配对应的IC座实现可拆卸安装，方便后期维护更换。建模时要注意引脚的根部做了应力释放的圆弧过渡，避免焊接或者插拔时引脚从塑封本体处断裂，很多新手建模时直接把引脚做成垂直插入本体的直角结构，实际生产中这种结构的引脚抗弯折能力很差，稍微受力就会断裂失效。

　　设计思路上，这款点阵的内部结构是把64颗LED芯片绑定在陶瓷基板上，再通过键合线连接到对应的引脚，最后用黑色环氧塑封料包裹除显示面之外的部分，黑色塑封的作用一是隔绝外界光线干扰相邻灯珠，避免串光问题，二是保护内部的键合线和芯片不受潮气、粉尘的侵蚀，提升元件的环境适应性。建模时要把内部的灯珠排布位置精准还原，每颗灯珠的中心距是统一的，这样显示出来的字符才不会出现变形，比如显示数字“8”的时候，如果某行灯珠的位置偏移，就会出现笔画粗细不均的问题。

　　安装边界方面，这款点阵的本体厚度是固定的，做面板设计时，显示面的开孔尺寸要比本体显示区域单边大0.1-0.2mm，既给元件的安装公差留出余量，又不会因为开孔过大出现漏光；如果是采用焊接安装在PCB上的方式，要预留出引脚穿过PCB后的焊接余量，引脚伸出PCB背面的长度控制在1-1.5mm最合适，太长容易和其他元件短路，太短则焊接强度不够，容易在震动环境下出现虚焊脱落。另外，部分需要做防水处理的设备，会在点阵显示面和面板之间加装透明的防水硅胶垫，建模时也要把硅胶垫的压缩量考虑进去，避免安装后因为硅胶垫的反作用力把点阵顶起，导致显示面高出面板影响外观。

　　从结构可靠性角度出发，这款点阵的塑封本体和引脚之间的结合力是关键指标，建模时还原了本体上引脚位置的微小凸台结构，这个结构能增加塑封料和引脚之间的接触面积，提升结合强度，避免在温度循环测试中因为不同材料的热膨胀系数差异出现引脚松动的问题。很多工程师做选型时只关注电气参数，忽略这些结构细节，结果在高低温测试环节出现元件失效，耽误项目进度。实际项目中，这款点阵常和驱动芯片比如74HC595搭配使用，做PCB布局时要注意驱动芯片和点阵之间的走线尽量短，减少信号干扰，结构上要给驱动芯片留出足够的散热空间，避免点阵长时间工作时的热量传导到驱动芯片上，影响芯片的工作稳定性。

　　另外，针对不同的使用场景，这款点阵还有不同的发光颜色可选，比如红色、蓝色、绿色，不同颜色的灯珠工作电压略有差异，但结构尺寸是完全兼容的，所以建模时采用参数化设计，只要替换显示面的材质参数就可以适配不同颜色的型号，不用重复建模，提升设计效率。做手板验证的时候，要重点测试安装后的显示面平整度、引脚的可焊接性、以及长时间点亮后的塑封本体温度，确保结构设计满足实际使用要求，避免批量生产后出现装配问题。
