施耐德800-3200A框架式空气断路器结构

　　在低压配电系统的核心进线、母联以及大容量馈电回路场景中，这类额定电流覆盖800至3200安培的3P框架断路器，是保障配电网络稳定运行的核心保护元件，常见于工业厂房低压配电室、商业综合体配电间、数据中心供电系统这类对供电可靠性要求极高的场景，承担着过载长延时保护、短路短延时保护、短路瞬时保护以及接地故障保护的核心功能，可在回路出现异常工况时快速分断故障电流，避免故障范围扩大导致的设备烧毁、供电中断甚至电气火灾事故。

　　从结构设计来看，该断路器采用模块化的拼装式结构，主体分为触头系统、灭弧室、操作机构、脱扣器单元、二次接线端子几个核心部分，外壳采用高强度的阻燃工程塑料搭配金属结构件，既满足电气间隙与爬电距离的安全要求，也能承受分断大电流时产生的巨大电动力冲击，不会因为短路电流产生的斥力导致壳体变形、触头飞溅的问题。设计过程中首先要考虑的是安装适配性，这类框架断路器的安装边界需要匹配标准低压配电柜的安装梁尺寸，柜体深度方向要预留足够的操作空间与二次接线空间，尤其是抽屉式结构的版本，需要预留摇进摇出的操作行程，同时保证一次接线端子的相间距满足低压配电的安全规范，不同额定电流等级的母排搭接面尺寸做了差异化设计，800A、1600A、3200A等级对应的母排宽度、搭接孔位间距都有明确的尺寸区分，避免选型安装时出现搭接不匹配、接触电阻过大导致的温升超标问题。

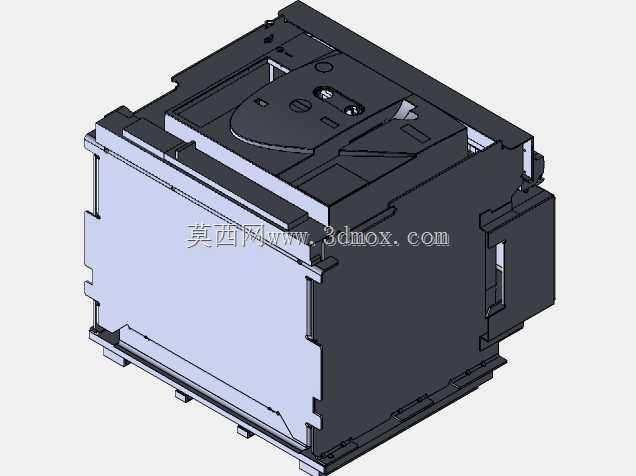

　　功能层面，EDO配置的版本自带电动操作机构，可实现远程分合闸控制，配合AC涂层的触头处理工艺，能有效降低触头接触电阻，提升触头的抗熔焊、耐磨损性能，在长期带载运行的工况下，触头温升可以稳定控制在标准允许的范围内，减少因为长期过热导致的元件老化问题。从三维建模的角度来看，该模型完整还原了产品的外部装配特征，包括顶部的操作手柄位置、状态指示窗口、侧面的二次接线接口位置、底部的一次接线端子排布，以及外壳的安装固定孔位，在做低压配电柜的三维布局设计时，可以直接导入该模型进行干涉检查，核对柜内的母排走向、二次线槽的排布空间、柜门关闭后的安全距离，避免实际生产装配时出现元件与柜体结构、母排、其他辅件干涉的问题。很多结构工程师在做配电设备设计时，容易忽略断路器分闸时的飞弧距离，这个模型也还原了灭弧室的外部轮廓尺寸，在布局时可以根据灭弧室的位置预留足够的飞弧空间，或者搭配对应的隔弧板结构，保证不同相之间、元件与柜体金属结构之间的绝缘安全。另外，该断路器的安装固定方式采用底部螺栓固定搭配侧面定位的结构，建模时还原了安装孔的相对位置尺寸，在做柜内安装梁设计时，可以直接提取孔位坐标进行开孔定位，减少现场安装时的配钻工作量。

　　在实际选型应用中，3P的结构形式适用于三相三线制的配电系统，不需要对中性线做分断保护的场景，相比4P的版本结构更紧凑，占用的柜内安装空间更小，对于柜内空间紧张的项目来说，这种结构可以有效压缩柜体的整体宽度，降低配电设备的整体制造成本。触头系统的设计采用了多触头并联的结构，每相由多组独立的触头片组成，在大电流通过时可以利用电流的霍姆效应让触头之间的接触压力随电流增大而提升，避免大电流下触头斥开导致的拉弧烧蚀问题，灭弧室采用栅片式结构，分断短路电流时可以快速将电弧切割成多段短弧，快速提升电弧电压实现熄弧，模型上也还原了灭弧室的外部排气通道位置，在柜体设计时需要对应位置预留排气空间，不能被其他结构件封堵，否则会影响分断能力甚至导致灭弧室炸裂。操作机构的设计采用五连杆自由脱扣结构，不管是手动操作还是电动操作，在出现故障脱扣时，机构会自动跳转到脱扣位置，必须进行再扣操作才能再次合闸，避免故障状态下强行合闸导致的设备损坏，模型上的操作手柄位置、分合闸状态指示的位置都和实物一致，在做柜门开孔设计时，可以直接对应手柄的位置做操作机构的延伸轴开孔，保证柜门关闭后可以正常操作断路器、观察分合状态。
