带散热通风结构的壁挂式小型电气箱

　　这款小型壁挂式电气箱体，主要面向低压配电末端、小型工控单元、局部信号转换模块的安装防护场景，常见于车间工位旁的设备控制节点、小型商用设备的内置电气容纳腔、实验室测试台的独立电气隔离单元，用来承载小型断路器、接线端子排、小型开关电源、信号转换模块这类尺寸不大的电气元件，把带电部件完全封闭在金属腔体内部，既避免外界粉尘、飞溅液体触碰带电部位引发安全隐患，也能防止无关人员误触内部接线造成设备故障或人身伤害。

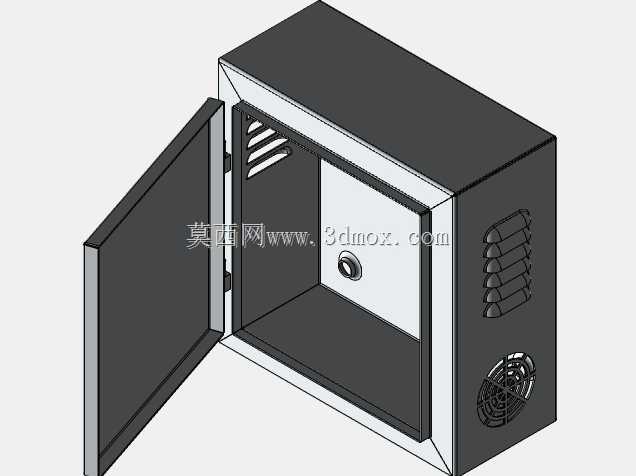

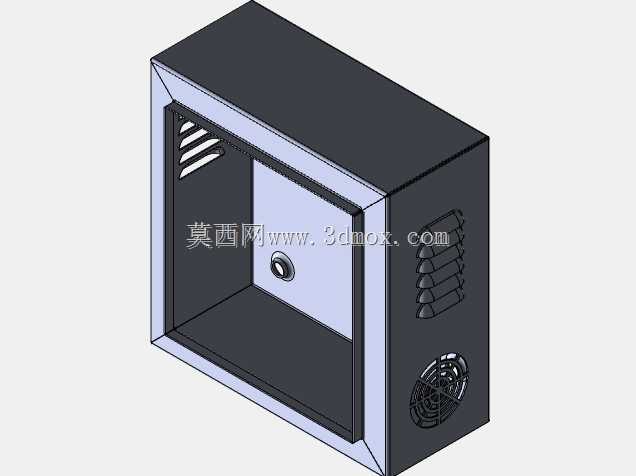

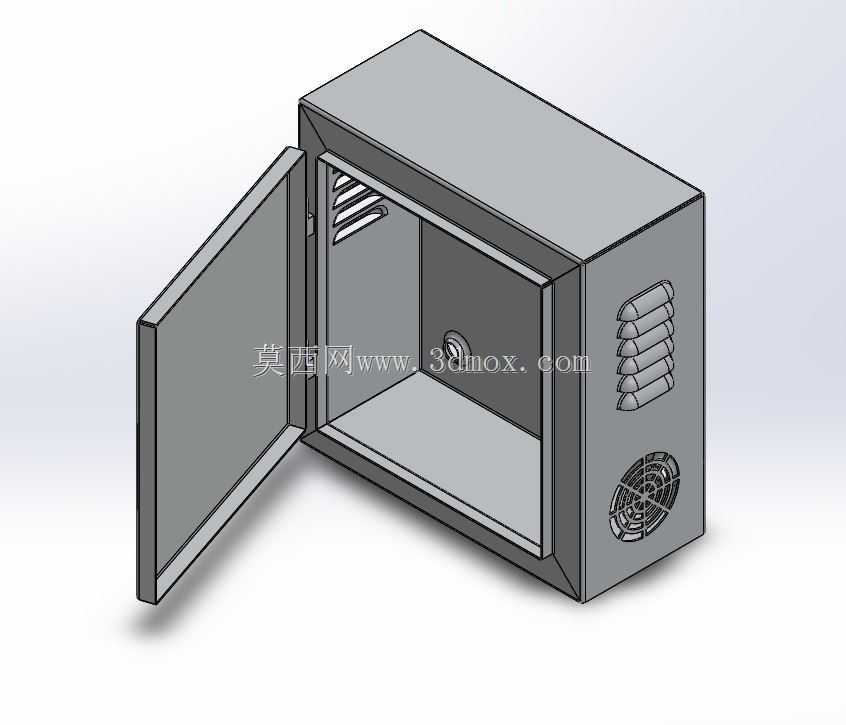

　　从结构设计逻辑来看，整体采用单开门侧开结构，门体与箱体主体通过侧边暗藏的铰接结构连接，开合角度可以满足常规接线、元件更换的操作需求，门体内侧边缘预留了密封胶条的安装槽位，装配对应规格的发泡密封胶条后，就能达到基础的IP防护等级，适配多数干燥少尘的室内安装场景。箱体侧壁做了多组冲压成型的横向通风百叶，百叶开口方向朝下倾斜，既能保证腔体内部空气与外界形成对流通道，带走电气元件工作时产生的积热，又能避免上方滴落的液体、掉落的杂物直接顺着通风口进入箱体内部；在箱体侧部下方位置，还预留了轴流散热风扇的安装位，对应安装尺寸匹配常规的小型工频轴流风扇，当内部搭载的元件发热量较大时，可以直接加装风扇形成强制风冷通道，热风顺着上方百叶排出，冷风从下方风扇位置进入，形成稳定的散热风道，避免内部热量堆积导致元件过热降效甚至损坏。

　　箱体内部的安装空间做了平整化处理，背板预留了通用的电气安装导轨卡槽位置，可以直接卡装标准宽度的DIN导轨，不用额外打孔就能固定断路器、端子排这类导轨安装型元件，同时背板上也预留了阵列排布的通用安装孔位，对于非导轨安装的特殊模块、电源单元，可以通过螺丝直接固定在背板上，适配不同类型元件的安装需求。箱体的背部设计了壁挂安装的挂接结构，安装时只需要在墙面或者设备机架上固定对应位置的膨胀螺丝或者安装螺栓，就能把箱体直接挂装固定，不需要在箱体内部操作固定件，安装过程更加便捷，同时挂点位置做了加强翻边处理，避免长期承重后挂孔变形导致箱体脱落。

　　从安装边界尺寸来看，这款箱体属于小型壁挂箱体范畴，整体深度控制在常规电气元件安装的最小需求尺寸，不会占用过多的墙面或者设备内部空间，开门后的操作空间足够容纳常规的接线操作，手部可以直接伸入腔体内部完成接线、元件更换的动作，不需要额外预留过大的操作空间。门体关闭后，门与箱体的配合缝隙均匀，锁具位置预留了通用的小型箱锁安装位，可以加装通用的转舌锁，避免无关人员随意打开箱门触碰内部带电部件。在细节处理上，箱体所有的钣金折弯边缘都做了卷边或者去毛刺处理，装配和后期维护过程中不会划伤操作人员的手部，通风百叶的冲压边缘也做了钝化处理，没有尖锐的毛边，避免安装风扇或者清理通风口时造成划伤。这类小型电气箱体的设计核心是在有限的外形尺寸内，最大化利用内部安装空间，同时兼顾散热、防护、安装便捷性的平衡，不需要复杂的定制加工，采用常规的钣金剪切、折弯、冲压工艺就能完成加工，生产成本可控，适配多数小功率电气单元的防护容纳需求，在零散配电、小型设备电控改造、实验室临时测试电路搭建这类场景中，这类标准化的小型箱体可以大幅减少现场定制防护壳体的工作量，直接采购后就能完成元件装配，缩短项目的实施周期。
