12V微型带减速箱直流电机结构

　　这款带集成减速箱的12V直流动力单元，在小型自动化执行机构、桌面级智能设备、民用小型电动装置里的应用覆盖率极高，做小型设备选型时经常会碰到这类紧凑结构的动力件，很多做小型智能门锁、桌面送料机构、微型云台传动、小型电动玩具传动结构的工程师，都会优先考虑这类集成度高的动力组件，不用单独匹配减速箱与电机的安装同轴度，能省掉不少装配调试的工作量。

　　从实际使用场景来看，这类动力件的输出扭矩经过减速箱放大后，刚好能覆盖0.1N·m到1N·m区间的轻载传动需求，转速经过齿轮减速后维持在几十转到几百转每分钟的区间，既不会因为转速过高导致末端执行件动作过快失控，也不会因为扭矩不足出现带载卡滞的问题。很多做小型电动阀门执行器、微型传送带驱动、桌面3D打印机的辅助送料结构、智能小车的驱动单元时，这类电机不需要额外做复杂的安装支架设计，本身的金属壳体就可以直接作为安装基准面，四个预留的安装孔位刚好匹配M2或者M2.5的紧固螺丝，安装时只要保证输出轴与被驱动件的同轴度误差控制在0.1mm以内，就能保证长期运行不会出现齿轮偏磨、输出轴径向跳动过大的问题。

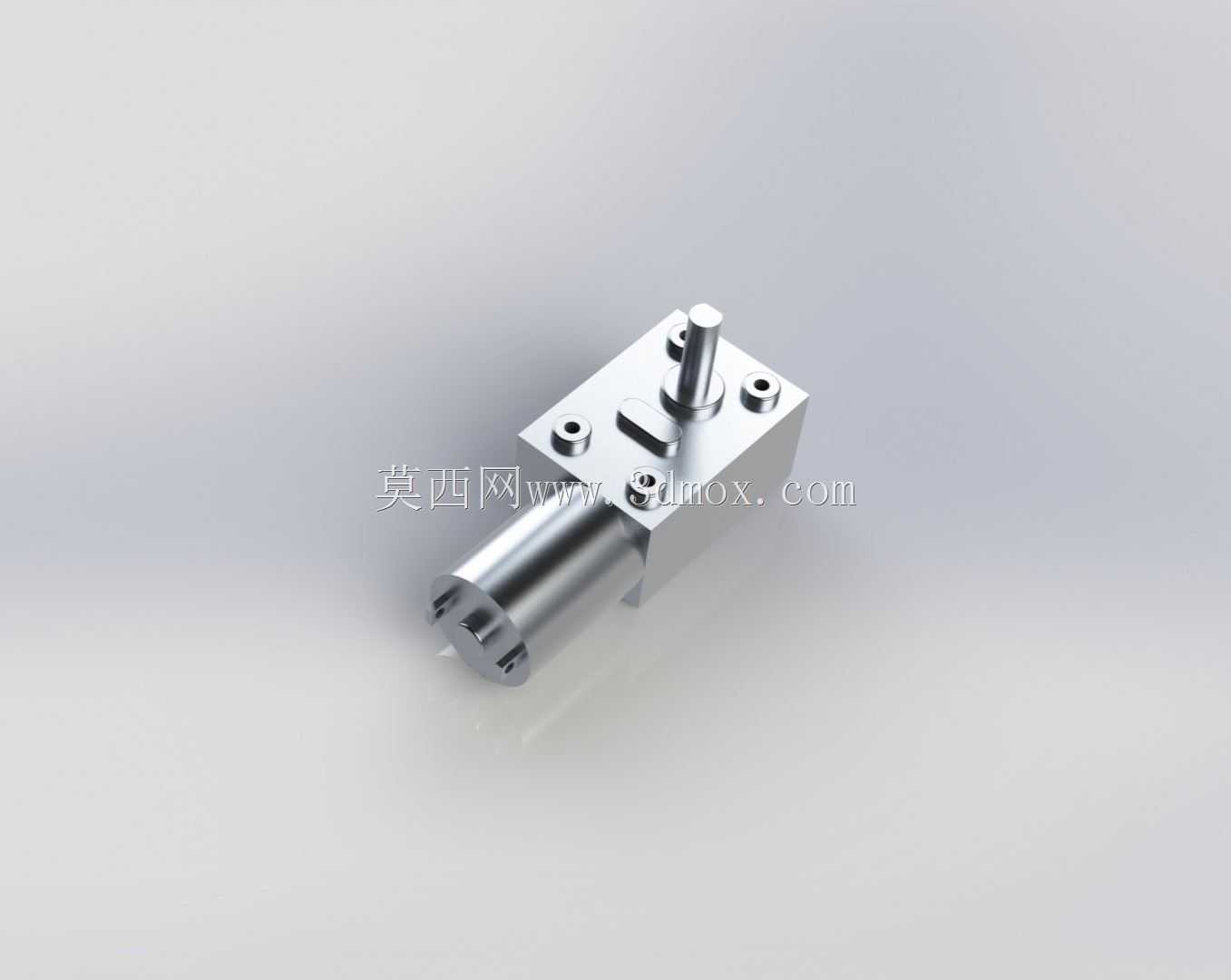

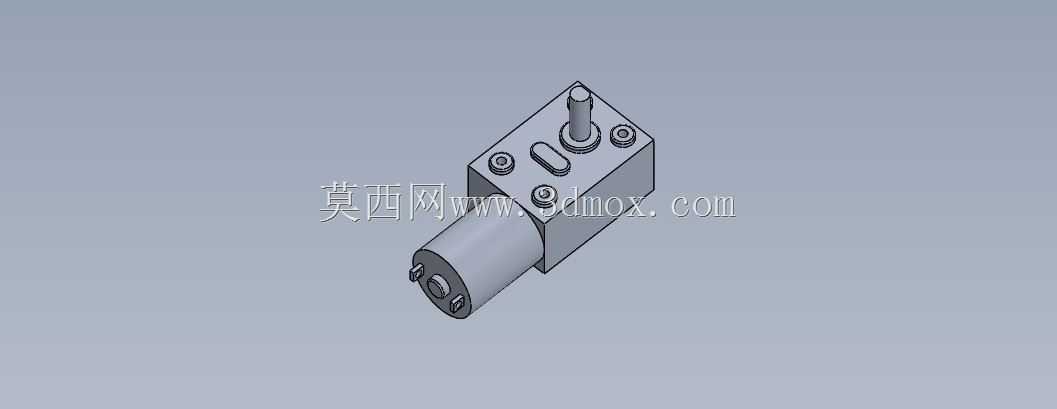

　　设计这款结构的时候，首先要平衡的是减速箱齿轮组的布局空间与电机本体的直径匹配，电机本体采用圆柱形金属外壳，与方形减速箱壳体衔接的位置做了止口定位，装配时不需要额外调整同轴度，止口配合的间隙控制在0.02mm到0.05mm之间，既可以保证装配顺畅，也能避免长期运行出现电机本体与减速箱衔接位置的松动。输出轴采用台阶式设计，轴端预留的扁位是用来和被驱动件做周向固定的，不用额外打顶丝孔就能传递额定扭矩，避免顶丝固定长期运行出现松动打滑的问题。

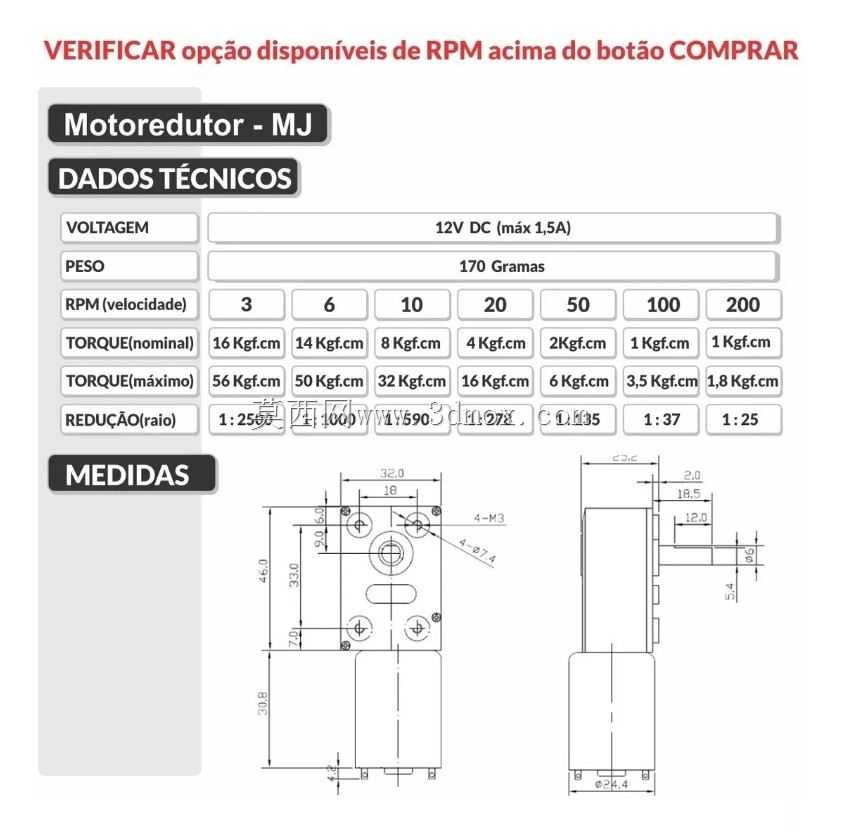

　　安装边界上，整个组件的方形减速箱端面是主要的安装基准面，四个安装孔呈对称分布，孔位中心距的公差控制在±0.05mm，做安装板设计的时候可以直接按照孔位坐标打沉头孔，不需要额外做可调腰型孔就能满足装配精度要求。输出轴的伸出长度经过优化，既可以直接安装同步轮、小齿轮这类传动件，也可以搭配联轴器连接更长的传动杆，轴径的公差采用h7级精度，和标准传动件的内孔配合间隙刚好合适，不会出现装配过紧压装困难或者间隙过大晃动的问题。

　　从功能特性来看，12V的供电电压刚好匹配多数小型设备的直流供电系统，不需要额外做升压或者降压电路就能直接驱动，搭配常规的直流电机驱动板就能实现正反转、调速的控制需求。减速箱内部采用金属齿轮传动，相比塑料齿轮的减速箱，耐磨性能更好，长期带载运行的寿命更长，适合需要频繁启停、正反转切换的工作场景。电机尾部的轴伸端没有额外的负载，预留的位置可以加装磁环编码器，用来做转速反馈和位置闭环控制，拓展使用场景，不需要对原有结构做大幅度修改就能升级成闭环控制的动力单元。

　　实际做结构设计套用这个模型的时候，要注意预留出电机尾部的接线空间，接线端的直径比电机本体略小，走线时要避免线材和运动部件产生干涉，减速箱壳体的金属材质可以直接作为接地端，做设备安规设计的时候不用额外找接地点。整个组件的重量很轻，安装在薄壁塑料件或者薄钣金件上也不会因为自重过大导致安装板变形，适合对整机重量有严格要求的便携式小型电动设备。在做传动校核的时候，要注意减速箱的额定输出扭矩是在12V额定电压下的参数，如果实际供电电压有波动，输出扭矩和转速也会对应变化，选型时要预留20%左右的扭矩余量，避免长期过载运行导致齿轮磨损加快或者电机过热烧损。
