TCH标识双孔角型安装支架三维设计

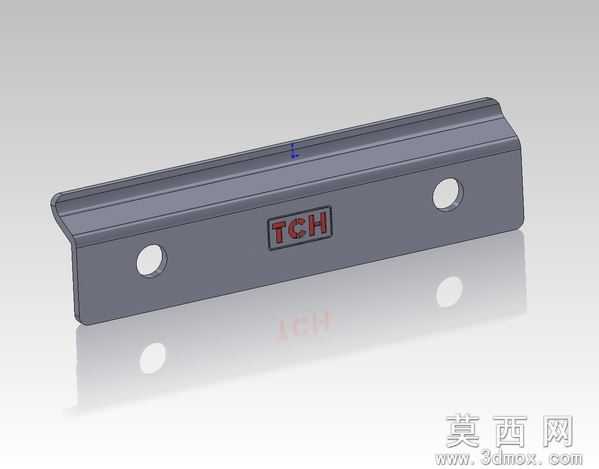

本作品为带品牌标识的角型安装支架三维建模作品，采用SolidWorks软件完成全参数化建模流程，建模过程遵循机械五金零件的设计规范，从基础草图绘制开始，先绘制支架底板的轮廓草图，通过拉伸凸台命令生成基础板体结构，再绘制侧边立板的轮廓，利用拉伸特征完成L型主体结构的构建。建模过程中对零件的棱边做了统一的圆角处理，避免尖锐棱角带来的应力集中问题，同时还原了实际冲压五金件的工艺特征，让模型更贴近真实生产的零件形态。模型上的两个安装通孔采用异型孔向导命令生成，孔位的尺寸、孔间距都按照通用安装标准设定，保证模型具备实际的装配参考价值。表面的TCH标识采用包覆特征制作，模拟真实产品的丝印或蚀刻标识效果，还原成品零件的外观细节。材质渲染环节选用了哑光喷塑钢材的材质参数，调整了材质的粗糙度、反光度参数，搭配柔和的环境光进行渲染，呈现出五金支架真实的金属质感，同时通过地面反射效果增强模型的展示立体感。结构设计上，该支架采用L型角接结构，依靠两个安装孔实现与其他构件的铰接或固定连接，立板部分可用于承载或连接其他部件，整体结构简洁紧凑，受力路径清晰，在保证结构强度的前提下尽可能控制零件重量，符合五金安装支架轻量化、高适配性的设计思路。建模过程中所有特征均保留完整的参数化建模历史，方便后续根据实际安装需求调整孔位尺寸、板厚、整体长度宽度等参数，可直接用于装配验证、工程图导出以及3D打印样件制作，能够为同类五金支架的设计提供可靠的三维参考。
