机架式多口PDU电源分配单元结构设计

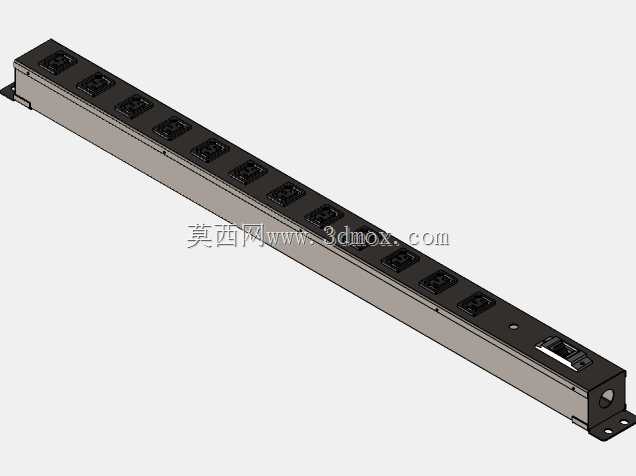

　　在数据中心、网络机柜、工业控制机柜的配电场景中，机架式电源分配单元是末端配电的核心部件，承担着将上游输入电源分路输送给机柜内多台IT设备、工业控制模块的作用，相较于普通民用排插，这类设备在安装适配性、载流稳定性、接口兼容性上都有更严苛的工程要求。本次设计的竖装机架式PDU，整体采用长条形窄截面结构，完全适配标准19英寸机柜的立柱安装空间，安装时可通过侧边的固定挂耳直接锁附在机柜的U位立柱上，不会占用机柜内部的设备安装深度空间，竖向排布的接口可以顺着机柜理线架的走线方向布置电源线，大幅减少机柜内部的线缆弯折半径，避免线缆过度弯折导致的线芯损伤、接触不良问题。

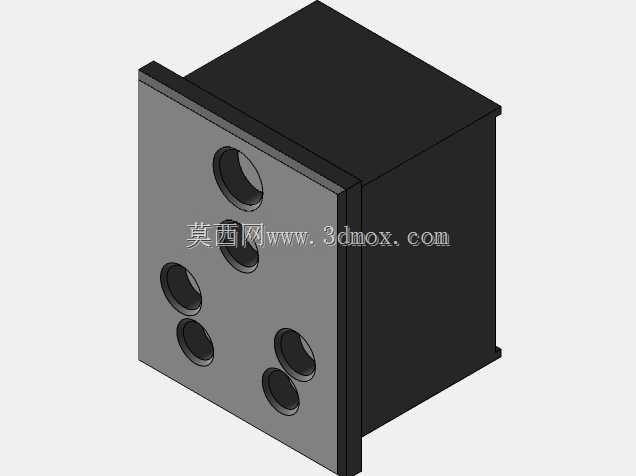

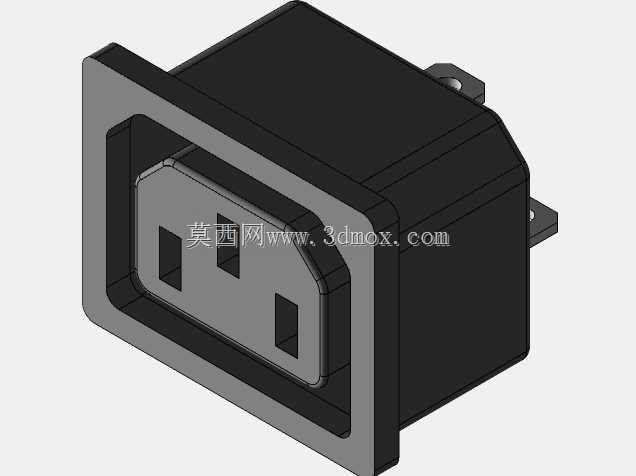

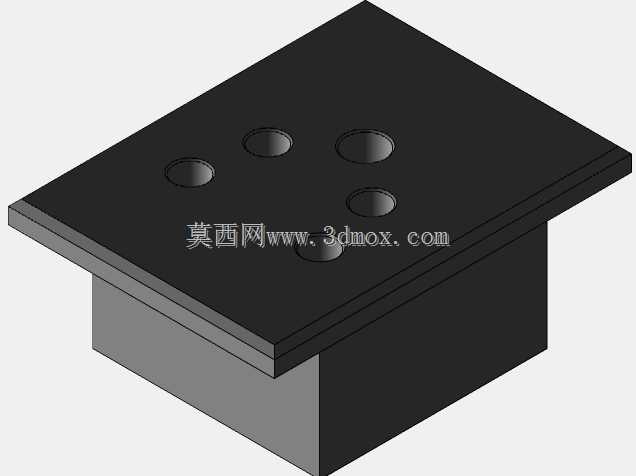

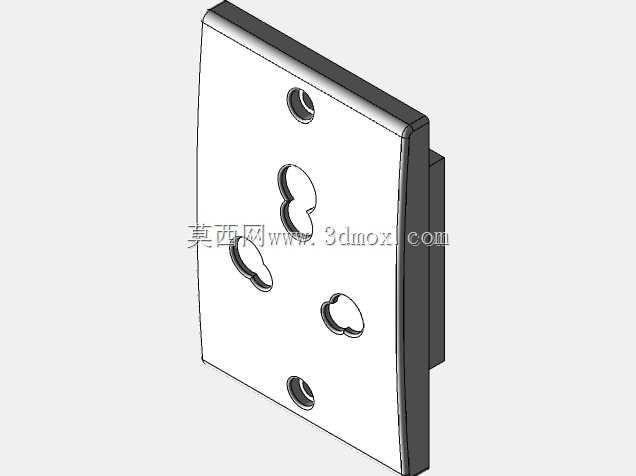

　　从功能布局来看，设备主体沿长度方向均匀排布多组国标三孔电源输出接口，接口间距经过精准核算，相邻接口之间预留足够的空间，即使是带大体积电源适配器的插头接入，也不会遮挡相邻接口，不会出现普通排插常见的“插一个适配器挡三个插孔”的空间浪费问题。在设备的下端区域，集成了电源输入接线模块、电源状态指示灯、过载保护开关模块，其中过载保护模块可以在后端负载总电流超过额定阈值时自动切断输出回路，避免上游配电回路因为单柜过载出现跳闸，影响同回路其他机柜的正常供电；状态指示灯可以直观反馈当前回路的通电状态，运维人员巡检时无需测量电压就能快速判断供电是否正常。设计过程中，外壳采用高强度阻燃工程塑料一体挤出成型，截面做了加强筋结构设计，既保证整体结构的抗形变能力，在机柜运输、设备插拔过程中不会出现壳体弯折、开裂的问题，同时阻燃材质可以满足机房配电的防火等级要求，避免内部电路故障时火情蔓延。内部导电排采用一体化铜排结构，而非传统的导线焊接结构，这种设计可以降低大电流负载下的接触电阻，减少长时间满负载运行时的内部发热，提升长期运行的可靠性，铜排与每个输出接口的弹片之间采用铆接固定，避免长期使用后焊点氧化、虚接导致的接触不良、打火问题。

　　安装边界方面，设备整体宽度控制在标准机柜立柱的安装宽度范围内，突出立柱表面的厚度不超过45mm，不会和机柜内安装的服务器、交换机等设备的侧边产生干涉，下端的输入线缆采用尾部出线设计，线缆出线方向顺着机柜立柱向下，可以直接接入机柜底部的配电母线，线缆弯曲半径符合电源线的最小弯曲要求，不会因为安装弯折导致线缆外护套破损。在实际工程应用中，这类竖装PDU通常部署在网络机柜、服务器机柜的单侧或双侧立柱上，单台设备可以为16到24台机架式设备提供供电接口，部分场景下还可以根据需求选配电流电压监测、远程分路控制等功能模块，本次设计的基础款结构预留了功能模块的安装位，可以在不改动主体外壳结构的前提下拓展不同功能，适配不同等级机房的配电需求。

　　结构建模过程中，重点校核了每个接口的插拔力参数、安装挂耳的承重强度、外壳的抗冲击性能，所有接口的位置度公差控制在0.1mm以内，保证生产装配后插头可以顺畅插拔，不会出现插脚对位不准、插拔卡滞的问题；安装挂耳的孔位完全匹配标准机柜的方孔条间距，无需额外打孔就能直接固定，降低现场安装的施工难度。相较于传统的横向安装PDU，竖装结构的空间利用率更高，不会占用机柜内部宝贵的横向U位空间，对于高密度部署的机柜场景，可以在不减少设备安装位的前提下提供更多的供电输出接口，同时竖向排布的接口让每根设备电源线都可以就近接入，大幅缩短单根设备电源线的长度，减少机柜内部的杂乱线缆堆积，提升机柜内部的通风散热效率，避免线缆堵塞通风道导致的设备过热问题。
