嵌入式安装电气控制柜体结构设计

　　这款柜体的尺寸边界设定为500mm宽度、200mm深度、600mm高度，是针对标准19英寸机柜嵌入式安装场景开发的电气承载壳体，日常多用于工业配电回路、低压信号采集模块、小型控制单元的集成安装，在车间产线控制节点、楼宇配电间弱电控制段、小型设备配套电控系统中都能见到同规格柜体的应用。从结构设计逻辑来看，整体采用1.5mm厚度冷轧钢板折弯成型的拼接式框架，没有采用复杂的焊接结构，所有连接位都通过自攻螺丝与预装的压铆螺母实现固定，一方面降低了钣金加工的折弯精度要求，减少焊接变形带来的装配公差问题，另一方面也方便后期现场维护时的拆装作业，不需要动用焊接设备就能完成侧板、顶板的拆卸。

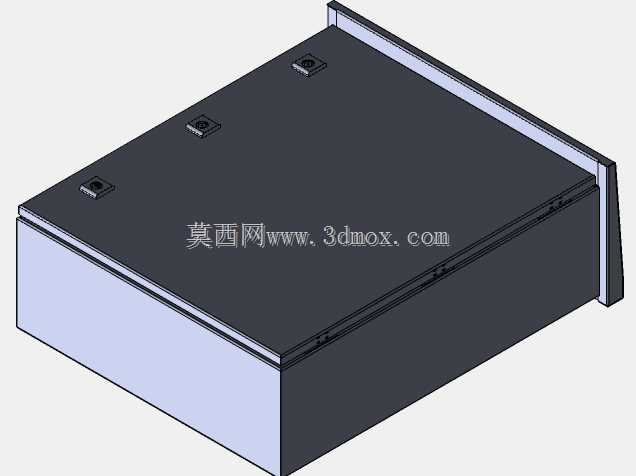

　　柜体前部设计有突出安装面25mm的法兰翻边，这个结构是嵌入式安装的核心定位结构，安装时只需要在安装面板上开出对应尺寸的方孔，将柜体推入开孔后，前部翻边会自然卡在安装面板外侧，再通过翻边上预留的四个安装孔拧入固定螺丝，就能完成柜体的固定，不需要在柜体后部额外设置支撑托架，大幅降低了现场安装的施工难度。顶板上预留的三个方形安装位是为进出线格兰头预留的开孔位，默认状态下是冲压预留的敲落孔结构，现场施工时可以根据实际走线的数量、线缆直径选择敲开对应位置的敲落孔，安装不同规格的电缆防水接头，不需要现场额外钻孔，避免钻孔产生的金属碎屑掉入柜体内部引发电气短路风险。

　　柜体内部的两侧侧板上设计有等间距排列的安装孔位，孔位间距严格按照电气安装导轨的标准模数设置，可以直接卡装标准DIN导轨，用来布置微型断路器、继电器、接线端子等标准电气元件，也可以通过加装横向安装梁的方式固定非导轨安装的控制板、开关电源等部件，安装适配性覆盖了绝大多数低压电控元件的安装需求。柜体的门板与主体框架的连接采用隐藏式铰链结构，铰链安装在柜体侧板的内侧，从柜体外部看不到铰链的固定螺丝，既提升了柜体外观的整体性，也避免了外部人员通过拆卸铰链打开柜门的安全隐患，柜门与框架的接触位置贴装有整圈的发泡密封胶条，柜门关闭后胶条会被压缩2mm左右，能够达到IP54的防护等级，可以阻挡日常环境中的灰尘、飞溅的水滴进入柜体内部，适配车间多尘、存在少量液体飞溅的安装环境。在结构强度设计上，柜体的所有折弯边都做了10mm宽度的折边处理，既可以提升钣金件的整体刚性，避免大尺寸平面钢板出现受力变形的问题，也能消除钣金切割断面的锋利毛边，防止安装维护人员被钢板边缘割伤。柜体后部没有设计封闭的后板，而是采用开放式结构，一方面是为了嵌入式安装时方便后部的线缆连接与元件调试，另一方面也能提升柜体内部的散热效率，柜内电气元件工作产生的热量可以直接通过后部的开放空间散出，不需要额外加装散热风扇就能满足小功率电控系统的散热需求。

　　考虑到不同场景的接地需求，柜体的框架、门板、安装梁位置都预留了专门的接地螺丝安装位，每个接地位都做了去除喷涂层的导电处理，不需要现场施工时再打磨喷涂层就能完成接地导线的连接，保证柜体整体的接地连续性，满足电气安全规范的要求。在细节处理上，所有钣金件的折弯内角都做了R2的圆角处理，避免折弯处出现应力集中导致的钣金开裂问题，所有外部可见的拼接缝都控制在0.5mm以内，既保证了外观的平整性，也能减少灰尘通过拼接缝隙进入柜体内部的可能。这款柜体的结构设计没有追求复杂的功能集成，而是围绕嵌入式安装场景的实际需求，在安装便捷性、元件适配性、防护性能、结构强度几个核心维度做了平衡，既能够满足常规工业电控场景的使用要求，也能通过简单的结构调整适配不同的定制化安装需求，对于需要做嵌入式电控柜设计的结构工程师来说，这种成熟的结构方案可以直接参考复用，减少重复设计的工作量。
