钣金结构开门式电气防护外壳

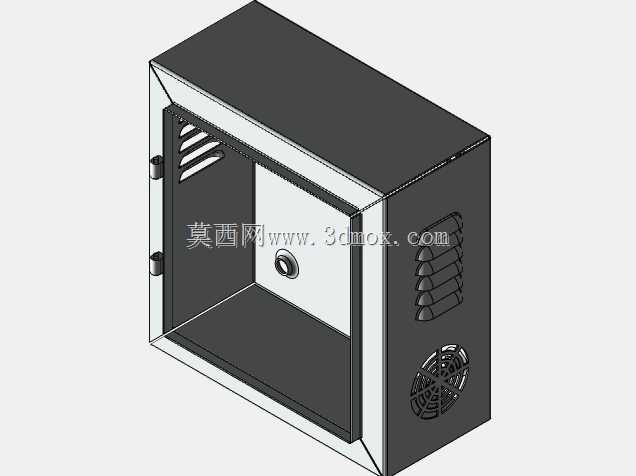

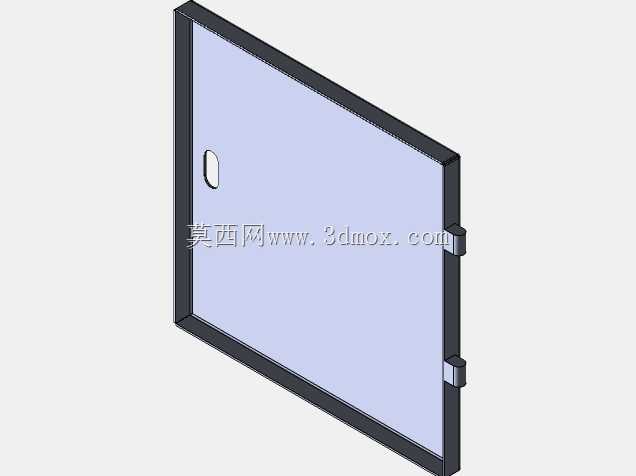

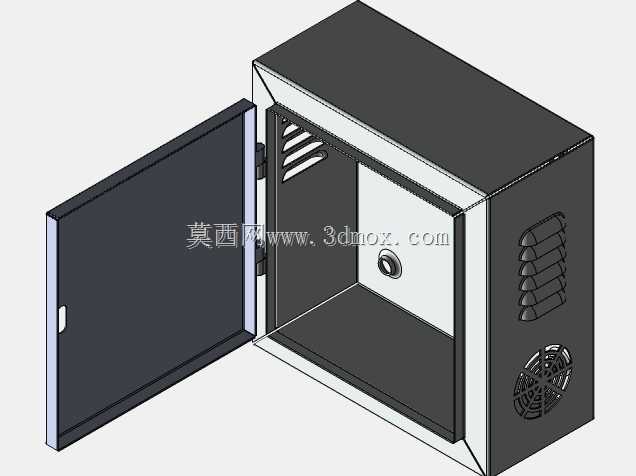

　　这款钣金材质的电气防护外壳，主要面向工业现场低压配电、小型设备电控集成场景使用，可直接作为独立壁挂式电控单元的承载壳体，也可嵌入小型生产线旁的控制节点中，为内部安装的断路器、继电器、小型开关电源、接线端子排等电气元件提供物理防护与安装支撑。从结构设计来看，整体采用单开门侧开式结构，门体与箱体主体通过侧边暗藏式合页连接，门体边缘设置有密封压边结构，闭合后可实现基础的防尘防溅防护，适配车间多尘、存在少量喷淋的常规工业环境，避免外界杂物、水汽直接侵入内部电气间隙造成短路故障。

　　箱体内部预留了整块安装背板空间，背板采用可拆卸式设计，安装人员可先将所有电气元件在背板上完成接线、调试后，再整体推入箱体完成固定，大幅降低现场装配的操作难度，减少箱内狭小空间作业的工时消耗。箱体侧面设计有阵列式通风散热槽，同时在侧下方预留了轴流风机安装位，可根据内部元件的总发热功率选择是否加装散热风机，当内部搭载的开关电源、小型变压器等元件总功耗超过50W时，加装风机后可形成下进上出的散热风道，将箱内温升控制在电气元件允许的工作范围内，避免高温导致的元件寿命衰减、误动作等问题。

　　箱体的进出线孔预留在箱体底部，采用敲落孔结构设计，施工时可根据实际线缆的直径、数量敲除对应尺寸的孔位，配合电缆防水接头即可完成线缆的固定与密封，无需现场额外开孔，减少现场加工对箱体防护性能的破坏。从安装边界来看，这款外壳采用壁挂式安装设计，背部预留有四个挂装孔位，孔位间距符合常规小型电控箱的安装尺寸规范，可直接固定在车间墙面、设备机架的立柱上，安装时需预留至少100mm的侧面散热空间，以及门体完全打开所需的前方操作空间，避免开门后操作空间不足影响日常的接线、检修作业。门体上设置有嵌入式锁具安装位，可搭配通用型小圆锁实现门体的锁闭，防止非授权人员随意打开箱门触碰带电部件，满足工业现场的安全管理要求。

　　在结构强度设计上，箱体的折弯边均设置有加强翻边，既可以提升箱体整体的抗变形能力，避免运输、安装过程中受外力挤压出现板面凹陷，也可以消除钣金裁切后的锐边，防止装配、检修人员被锋利边缘划伤。箱体的门板内侧预留有接地螺柱，可通过黄绿双色接地线将门板与箱体主体、接地排可靠连接，避免门体与箱体之间因合页接触不良产生电位差，满足电气安全规范中的接地连续性要求。这款外壳的结构设计充分考虑了电气装配的实际作业流程，从元件预装、线缆布设、散热适配到后期检修的各个环节都做了对应的结构优化，没有冗余的装饰性结构，所有结构特征都服务于电气安装、防护、操作的实际需求，适合作为小型电控系统的标准化承载壳体使用，可大幅缩短电控系统的结构设计周期，设计人员无需从零开始设计箱体结构，直接基于该壳体的内部安装尺寸进行元件布局、接线设计即可，有效提升项目的推进效率。
