正泰款按钮式接触器电气控制箱

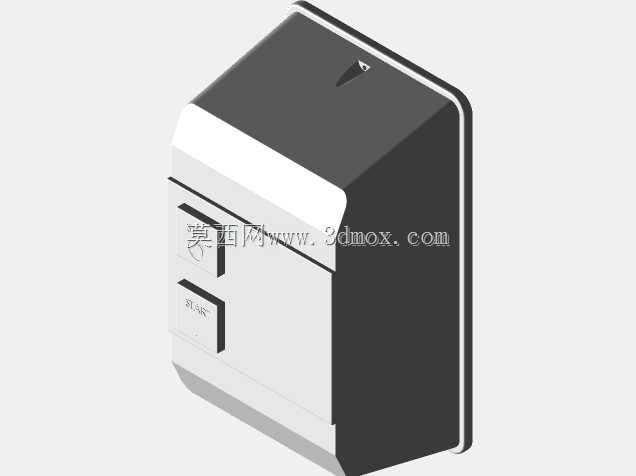

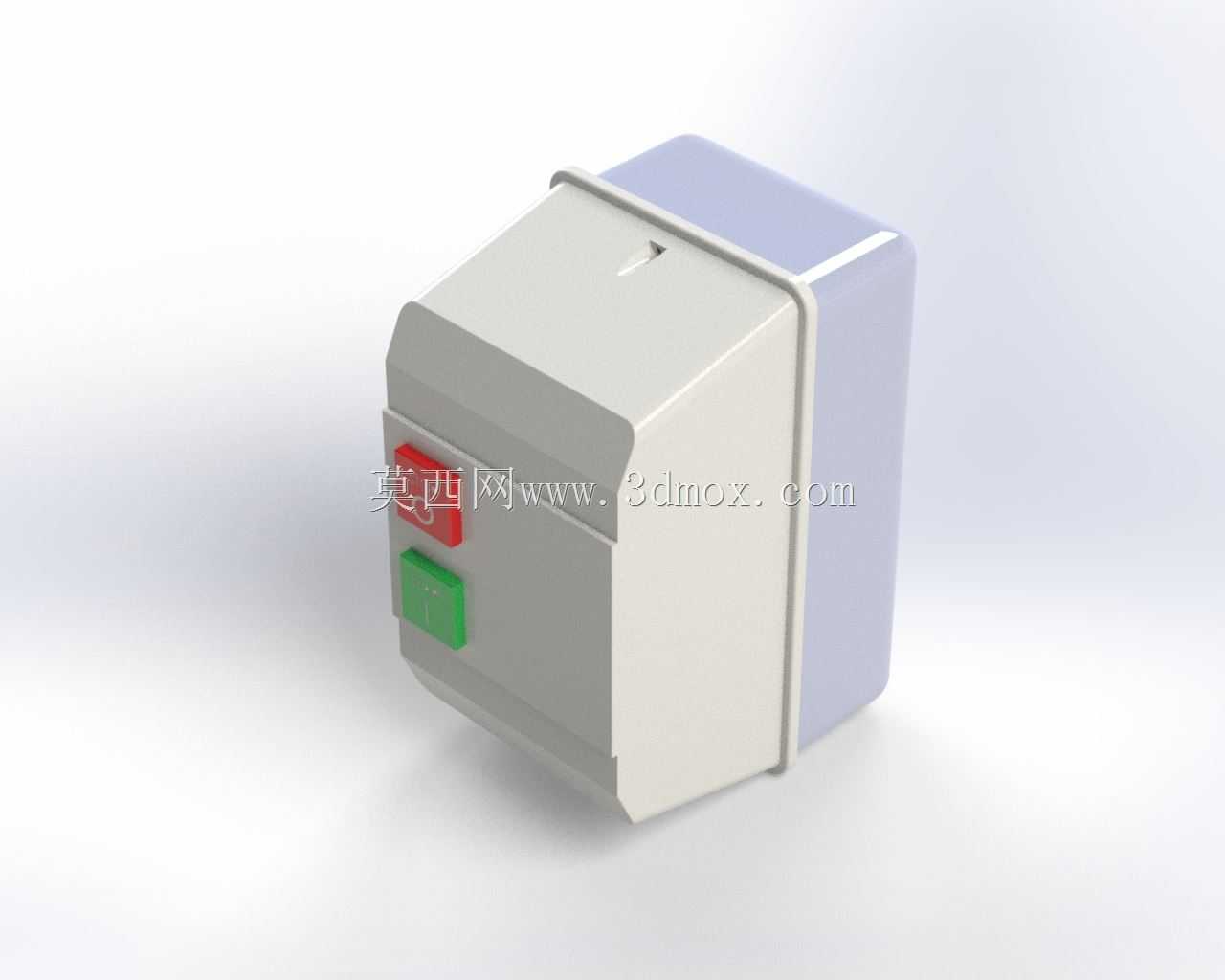

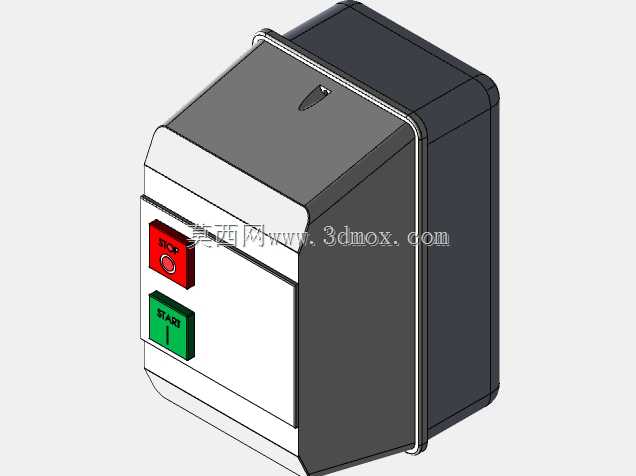

　　这款按钮式接触器电气箱，是低压配电回路里最常见的现场手动控制终端，广泛用在车间小型设备旁、流水线工位侧、小型动力设备的就近操作点位，替代传统的明装按钮盒加外置接触器的散件拼装方案，把主回路通断元件和操作按钮集成在同一个壳体内，减少现场布线的驳接点，降低施工时的接线出错概率。从结构设计来看，壳体采用前后扣合的拼接形式，前壳预留两个标准按钮安装位，分别对应红色停止、绿色启动的常规操作逻辑，按钮的按压行程符合低压电器操作的人机工程要求，按压反馈清晰，不会出现误触发或者按动卡滞的问题；后壳是元件安装腔，内部预留了接触器的固定卡槽，同时留出了接线端子的排布空间，进出线孔位设计在壳体的下侧，符合现场布线时线缆从上往下走或者从桥架下引的施工习惯，避免线缆弯折半径过小损伤线芯。

　　壳体的边角做了圆弧过渡处理，没有尖锐的冲压棱角，安装在人员容易触碰的工位旁时，不会剐蹭操作人员的衣物或者肢体，外壳的防护等级可以满足常规室内工业环境的使用要求，能够阻挡日常的灰尘飞溅、少量的泼水，不会因为车间内的浮尘堆积造成内部触点接触不良。在安装边界上，这款箱体的背部预留了两个标准的安装固定孔，孔距适配常规的86型暗盒安装尺寸，也可以直接用自攻螺丝固定在设备的侧壁或者车间的立柱上，不需要额外制作安装支架，整体突出安装面的厚度控制在合理范围，不会占用过多的操作通道空间。

　　内部的接触器安装位适配常用的9A、12A规格的小型交流接触器，能够直接控制3kW及以下的三相小型电机、电热设备或者照明回路，不需要额外扩容；按钮和接触器之间的连线在壳体内部完成，现场施工只需要接入主回路进线、负载出线以及必要的自锁联锁线，大幅缩短现场的安装调试时间。在实际应用场景里，这类集成式控制箱经常用在小型皮带输送机的现场启停控制、台式机床的本地操作、小型排风机的就近控制点位，相比分体式的按钮加接触器安装方式，集成箱体的防护性能更好，内部元件不会暴露在外面，避免车间内的金属切屑、粉尘落到触点上造成接触不良，也能防止日常清扫时的水溅到带电部件上引发安全隐患。

　　设计时特意将操作面做了15度左右的倾斜角度，当箱体安装在距离地面1.2米到1.4米的常规操作高度时，操作人员不需要刻意低头或者抬手就能按到按钮，观察按钮状态也更直观；红色停止按钮的高度比绿色启动按钮略高一点，紧急情况下拍停的时候可以更快触碰到停止键，符合低压控制设备的安全设计规范。壳体的材质选用阻燃级的工程塑料，具备足够的结构强度，正常安装使用时不会因为轻微的碰撞出现壳体开裂，同时塑料材质的绝缘性能优异，即使内部元件出现绝缘老化漏电，外壳也不会带电，提升了现场操作的安全性。内部的元件排布留足了电气间隙，不同电位的带电部件之间的距离符合低压电器的安全规范，不会因为长期使用积灰造成爬电击穿；接线位置预留了足够的线缆弯曲空间，接入2.5平方或者4平方的多股铜芯线时，不需要强行弯折线缆就能完成接线，接线端子的压紧空间充足，不会出现压接不牢导致的接头发热问题。
