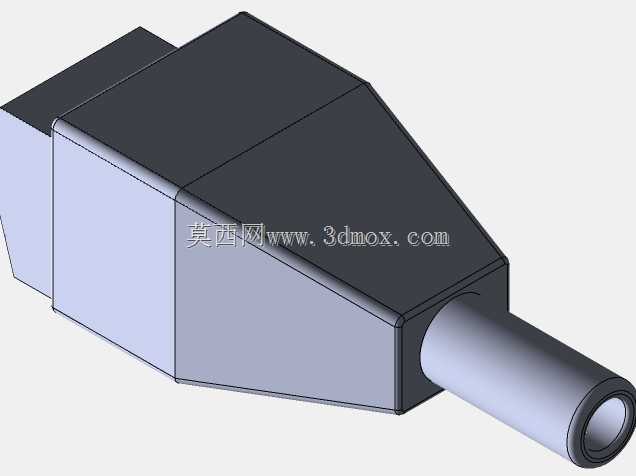

带螺丝端子2.1mm直流插孔连接器

项目分类:变压器/电感器 发布时间:2025-02-02 ID:918129
  • 带螺丝端子2.1mm直流插孔连接器

  在低压直流供电的实训装置、小型教学实验台以及定制化电子设备的布线场景里,这类带螺丝端子的直流插孔是很常见的互联部件,很多刚接触结构设计的工程师容易忽略这类接插件的安装边界,导致后期装配时出现线缆干涉、端子锁固不到位的问题。从实际使用场景来看,这类接插件主要承担低压直流回路的电源输入接口功能,区别于常规焊线式DC母座,它采用螺丝端子压接的接线方式,不需要操作人员掌握焊接技能,仅用普通十字螺丝刀就能完成导线的固定,在教学实训场景里能大幅降低接线的操作门槛,也避免了虚焊、焊锡滴落造成的短路隐患,适合学生反复拆装接线的使用需求。

  从功能特性上看,这款接插件的插孔端为标准2.1mm内径的直流母头接口,适配市面上绝大多数常规规格的DC公头插头,插头外径适配5.5mm的通用规格,能和常见的电源适配器输出端直接匹配,不需要额外做转接头。接线端的螺丝端子可以直接压接剥好绝缘层的导线,金属压接部分长度为12mm,能覆盖常规0.5-1.5平方毫米的多股铜芯导线,压接后导线的拉脱力能满足日常设备挪动、接线调整的受力需求,不会出现轻微拉扯就断线的问题。接插件的外壳采用两段式梯台结构,靠近插孔的部分做了收窄处理,能给插头插拔留出足够的手部操作空间,靠近端子的部分宽度更大,内部可以容纳两个接线端子的固定结构,同时外壳侧面平整,既可以用双面胶直接粘贴在设备壳体的内壁,也可以通过预留的固定孔用螺丝锁在安装板上,安装方式比较灵活。

  做结构设计选型的时候,首先要注意安装边界的预留:接插件整体为直式出线结构,线缆从端子端的尾部直向引出,安装时要在尾部留出至少15mm的线缆弯曲空间,避免线缆过度弯折导致内部铜丝断裂;插孔端要留出至少10mm的插头插拔空间,不能被设备外壳的筋位、其他元器件挡住插拔路径。尺寸公差方面,这类非精密级的接插件,手工测量的尺寸存在±1mm的偏差,做安装孔位设计的时候不要做极限配合,孔位周边预留0.5-1mm的调整间隙,避免因为零件尺寸偏差导致装不上的问题。另外要注意,这类接插件的额定电流一般在5A以内,只适合小功率的直流供电回路,不能用在大电流负载的供电线路上,选型的时候要核对回路的工作电流,避免过载导致端子发热、塑料外壳变形。

  从建模思路上来说,绘制这类接插件三维模型的时候,不需要追求和实物完全分毫不差的细节,重点要把安装配合的关键尺寸做准确:插孔的内径、外径尺寸要和通用DC插头的匹配尺寸一致,端子部分的螺丝孔位、接线空间要表达清楚,外壳的整体外形轮廓、安装面的平整度要准确,方便在整机装配的时候做干涉检查。很多新手建模的时候会把外壳的倒角、表面纹理做的过于复杂,其实对于选型装配用的三维模型来说,这些非配合尺寸的细节可以适当简化,只要保证安装边界、配合尺寸准确,就能满足结构设计的使用需求,也能减少整机装配时的模型加载负担。在实际的设备装配里,这类接插件的端子锁固要注意力度,不要用过大的扭力拧螺丝,否则会把塑料基座的螺纹柱拧滑丝,导致端子压接不牢,一般用小号螺丝刀拧到导线被压紧、轻轻拉扯不会松动就足够了。
