功率转换器用铝制砖形散热冷却结构

　　在中小功率电源转换设备的热设计环节，这类铝制砖形散热结构是被动散热方案里应用极广的部件，常配套1/4砖规格的DC-DC功率转换器、整流模块、小型电源变压器这类发热密度较高的电力电子器件使用，常见于工业控制电源、通信基站供电模块、车载逆变装置、小型充电桩功率单元这类对安装空间有严格限制、散热风道受限的场景里。从结构设计逻辑来看，这类散热件采用一体挤压成型的铝合金基材，依靠底部平整的安装基面和发热器件的外壳直接贴合，通过导热硅脂或者导热垫填充微观间隙，把器件工作时产生的焦耳热快速传导到上部的散热鳍片区域，再依靠自然对流或者设备内部的定向风道把热量散到周边环境中，不需要额外配置风扇，能大幅提升供电模块的长期工作可靠性，减少运动部件带来的故障点。

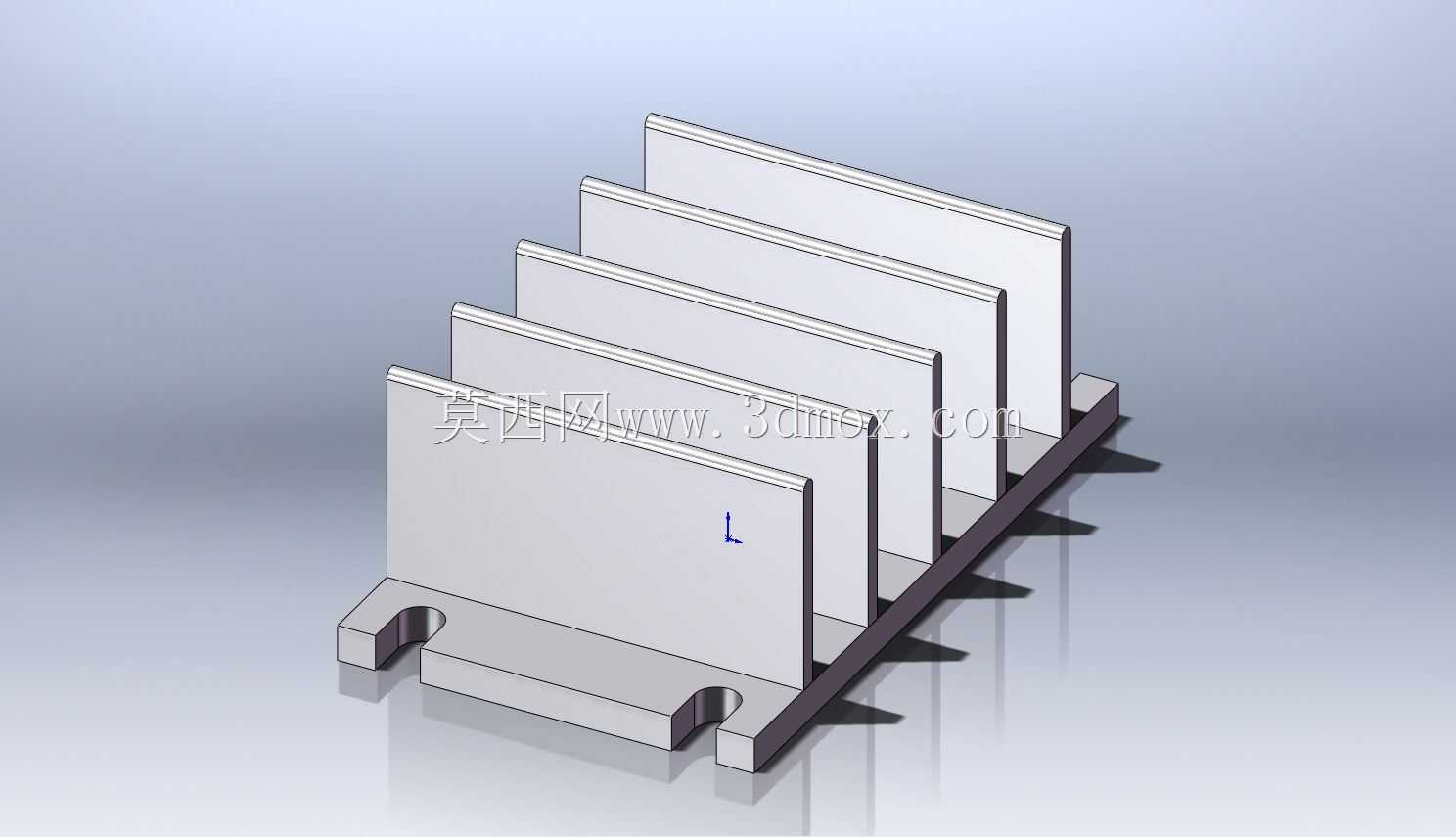

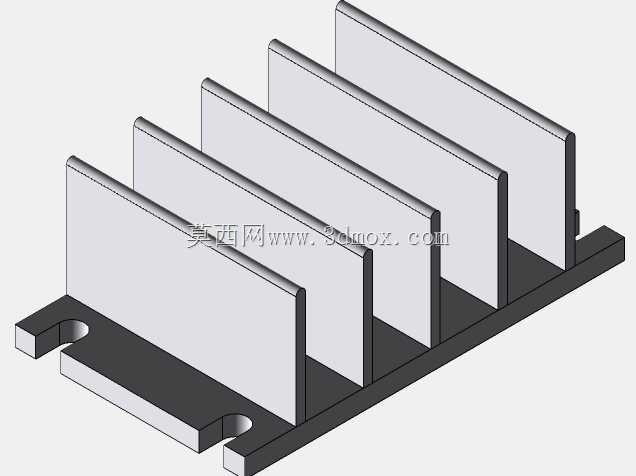

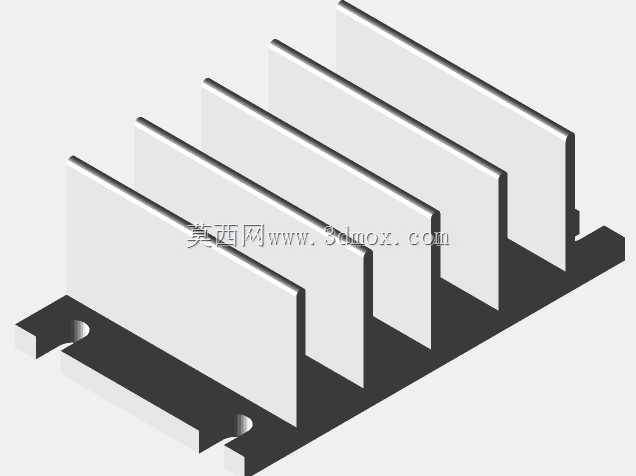

　　具体到结构细节上，底部安装基座的厚度经过热阻计算匹配，既保证足够的热传导截面积，避免热量在基座位置堆积，也控制整体重量不会超出板卡安装的承重限制；基座两端设计的带缺口安装耳，是专门适配1/4砖功率器件的标准安装孔位，安装时可以通过螺丝直接固定在PCB板的对应安装柱上，缺口结构能避让PCB上的周边焊点与插装元件，不会出现装配干涉，安装耳的高度和基座底面齐平，保证装配后整个散热件和PCB板面保持平行，不会对发热器件产生额外的侧向应力。上部的五片平行鳍片采用等间距排布，鳍片的厚度和间距经过对流换热优化，在有限的高度空间里尽可能拓展散热表面积，鳍片和基座采用一体挤压成型，没有拼接带来的接触热阻，热传导效率远高于拼接式结构；鳍片的边缘做了微小的倒角处理，避免生产装配过程中割伤操作人员，也不会在设备振动环境下产生毛刺脱落造成电路短路风险。

　　从安装边界来看，这类散热件的整体轮廓完全匹配1/4砖功率模块的安装尺寸规范，横向宽度不超出模块本体的宽度范围，纵向长度刚好覆盖模块的核心发热区域，鳍片的高度可以根据不同的功率损耗等级做适配调整，在板卡堆叠间距有限的场景里可以选用矮鳍片版本，在散热需求更高、风道条件更好的场景里可以选用高鳍片版本，不需要改动安装孔位就能直接替换。在实际选型应用中，这类铝挤散热件的表面通常会做阳极氧化处理，一方面提升铝材表面的辐射换热能力，另一方面避免长期使用过程中表面氧化积灰影响散热效率，氧化层的绝缘特性也能避免鳍片意外接触周边带电元件造成短路故障。

　　设计这类散热结构的时候，首先要匹配对应功率器件的热耗参数，核算总散热表面积是否满足温升控制要求，通常要保证器件在满负载工作、环境温度40摄氏度的工况下，外壳温度不超过器件规格书允许的最高温度阈值；其次要校核安装结构的强度，因为这类散热件是直接固定在PCB板上，要考虑设备运输、工作过程中的振动冲击，避免安装耳位置出现应力断裂，同时要控制整体重量，避免长期振动下对PCB板的焊点产生疲劳损伤；还要考虑风道的流向，鳍片的排布方向要和设备内部的冷却风流向保持平行，减少风阻，提升对流换热的效率，如果是自然冷却场景，鳍片要保持竖直方向排布，利用热空气自然上升的烟囱效应强化散热效果。在实际生产环节，这类铝挤散热件的加工工艺成熟，挤压成型后只需要做简单的裁切、钻孔、去毛刺、表面处理就能完成加工，成本可控，批量一致性好，非常适合工业电源类产品的大规模量产应用，相比压铸类散热件，铝挤工艺的材料致密性更好，热传导率更高，同等散热能力下的体积可以做的更小，更适合板载安装的紧凑空间需求。
