七针NEMA调光短路帽光控插座结构

　　户外道路照明的智能调光改造项目里，这类七针NEMA规格的光控插座底座是核心的接口转接部件，主要承担灯杆供电回路与调光光电管、控制模块之间的电气连接与物理固定作用，适配480V电压等级、15A额定电流的供电场景，配套的短路帽可在未安装光控模块时实现回路防护，避免接口裸露带来的进水、积尘、误触风险，整体防护等级达到IP66，可应对露天环境下的暴雨淋溅、扬尘侵入、高低温循环等严苛工况。

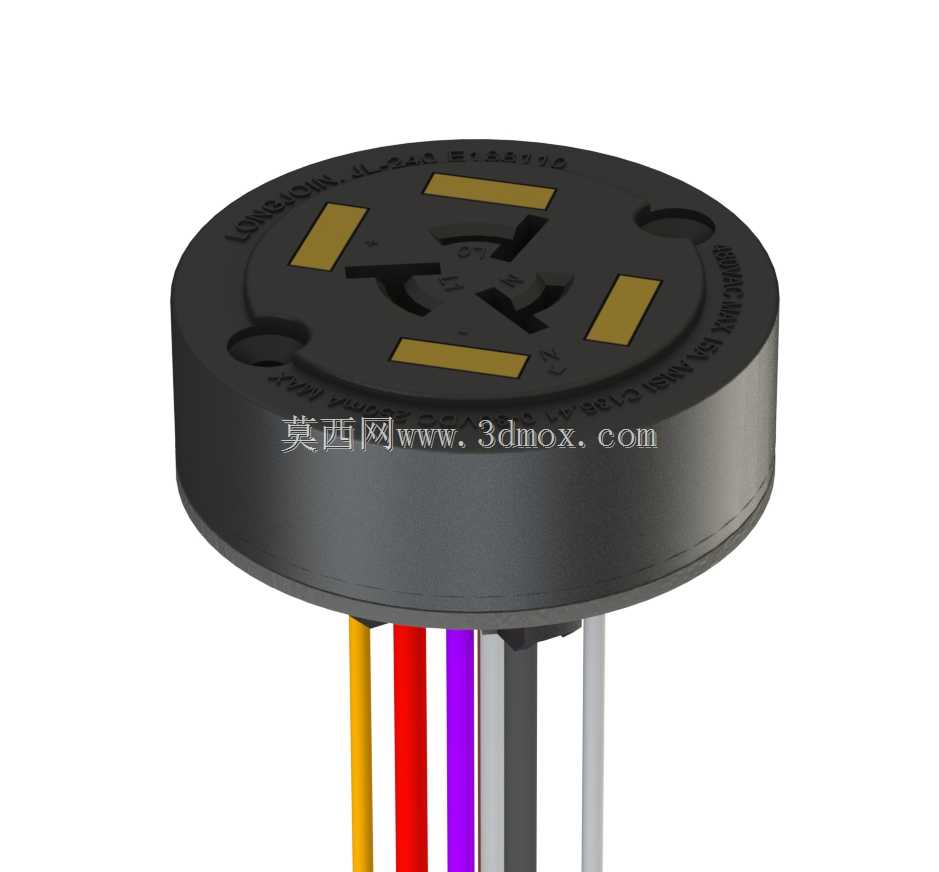

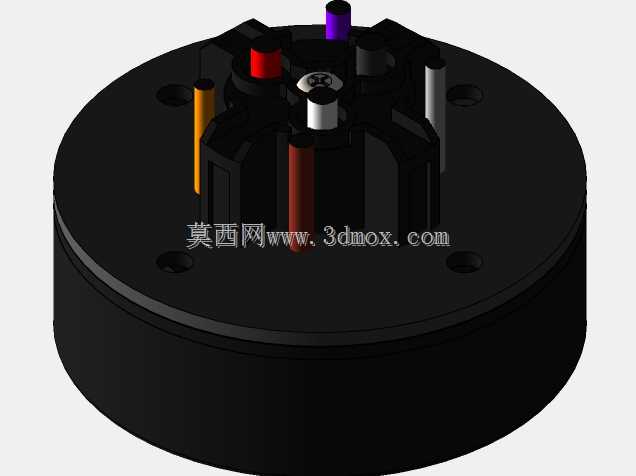

　　从结构设计逻辑来看，整个底座采用圆盘式法兰安装形态，顶部的接触插片按照ANSI C136.41标准的位置排布，区分主供电回路、调光信号回路的针脚定义，插片采用镀金铜基材降低接触电阻，避免长期户外使用出现氧化接触不良的问题；底座外壳采用耐候工程塑料一体注塑成型，边缘设置的安装孔位匹配常规路灯灯杆顶部的安装尺寸，无需额外开孔改造即可直接替换传统光控底座。底部引出的多色出线对应不同针脚的功能定义，红、黄线对应主供电的火零回路，紫、灰等色线对应0-10V调光信号、回路反馈等功能线，出线位置做了密封灌胶处理，避免线缆与壳体衔接处出现渗水路径。

　　设计过程中优先考虑了户外长期使用的可靠性，插片的伸出高度、相邻插片的电气间隙严格满足高压回路的安规要求，避免潮湿环境下出现爬电、拉弧问题；壳体的法兰边缘做了加厚处理，安装锁紧后可压紧配套的防水密封圈，实现安装面的IP66密封效果。配套的短路帽采用同规格接口设计，旋接后可短接指定针脚，在光控模块未安装、检修维护阶段保障供电回路的通断逻辑正常，同时完全封闭顶部插片区域，避免杂物落入插片间隙造成短路。

　　从安装边界来看，圆盘底座的外径适配绝大多数常规路灯灯具的顶部安装位，整体轴向高度控制在较低范围，安装后不会突出灯具顶面过多，降低风阻与外力磕碰损坏的概率；底部出线的长度预留了足够的接线余量，可直接接入灯具内部的接线端子排，无需额外接驳延长线，减少接线故障点。在实际项目选型中，这类底座需要匹配对应针脚定义的调光光电管、智能控制模块，插片的对位槽口做了防呆设计，可避免模块安装时出现针脚错位插反的问题，安装时仅需对准槽口旋紧即可完成电气与物理连接，大幅提升现场施工的效率。结构建模过程中，对插片的冲压折弯角度、壳体的注塑拔模斜度、安装孔的位置度公差都做了精准还原，密封槽的深度、宽度尺寸匹配常规线径的防水密封圈，可直接用于结构验证、安装干涉检查、生产开模的参考；出线位置的应力消除结构做了圆弧过渡处理，避免线缆长期受风吹摆动出现根部断线的问题，外壳表面的防滑筋位方便施工时徒手旋紧短路帽或者光控模块，无需额外工具即可完成可靠锁紧。
