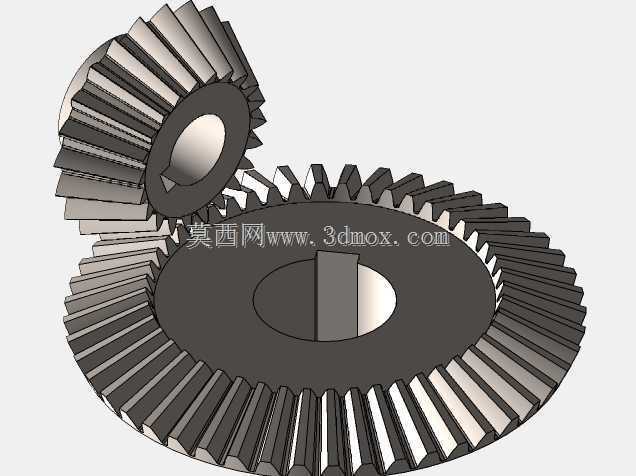

正交啮合锥齿轮传动结构练习模型

　　这套锥齿轮啮合结构，是针对相交轴动力传递场景做的建模练习，核心还原直齿锥齿轮90度正交传动的典型配合状态，日常在差速器、机床主轴转角传动、小型农机动力换向机构、工业减速器转角输出端都能见到这类结构的身影。做这类结构建模的时候，首先要明确两个齿轮的轴交角边界，这套结构采用最常用的90度正交布置，两个齿轮的安装轴线必须严格垂直交于一点，也就是节锥的公共顶点，这个点的定位偏差会直接导致啮合时出现齿面偏载、传动卡滞甚至轮齿断裂的问题，建模时需要先把两个轴线的空间位置完全约束死，再开展齿形的构建。从功能特性上看，直齿锥齿轮相比螺旋锥齿轮加工难度更低，安装调整的容错空间稍大，适合中低速、载荷平稳的动力换向场景，

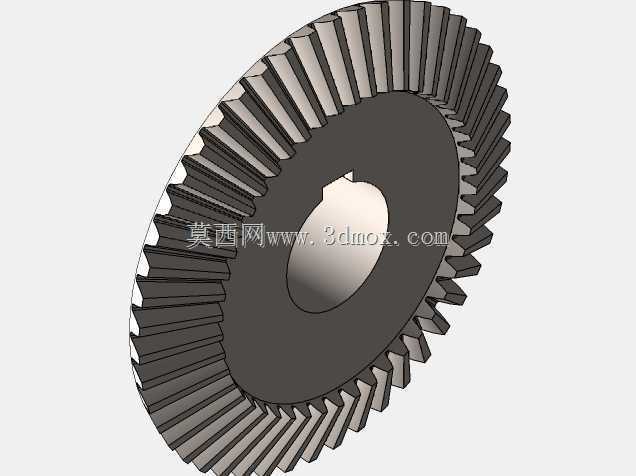

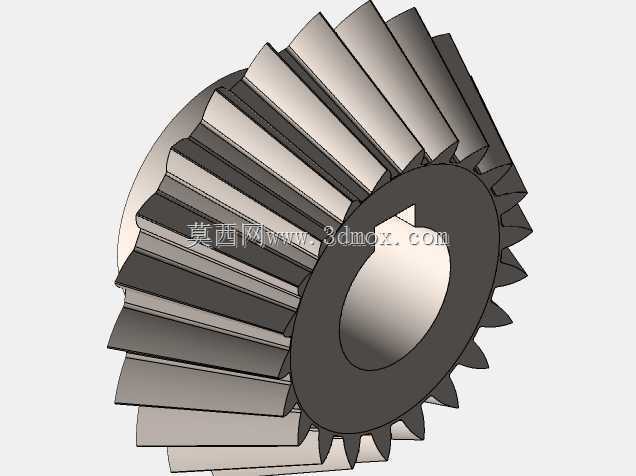

　　不需要额外抵消轴向力的复杂轴承组合，普通深沟球轴承加轴向定位挡圈就能满足支撑需求，在小型输送线转角模块、台式钻床的进给传动、阀门的电动执行机构转角输出里应用十分广泛。建模过程中，齿形的生成是核心环节，直齿锥齿轮的齿廓是球面渐开线，实际工程建模中通常采用背锥展开的近似方法，先确定两个齿轮的分锥角，当轴交角为90度时，两个齿轮的分锥角正切值等于各自的齿数比，这套练习模型里大齿轮齿数明显多于小齿轮，对应的分锥角更大，小齿轮分锥角更小，传动比大于1，属于减速传动的布置，符合大多数动力换向场景下降低转速、提升输出扭矩的需求。齿向方向上，直齿锥齿轮的轮齿是沿着节锥母线方向布置的，建模时需要保证每个轮齿的对称面都经过节锥顶点，

　　否则啮合时会出现齿侧间隙不均匀，运转时产生冲击噪音。安装边界方面，两个齿轮的轮毂孔是核心安装基准，孔的轴线与各自分锥轴线重合，孔的长度要满足与传动轴配合的轴向定位要求，轮毂端面需要预留轴用挡圈的安装槽位，或者设计轴肩定位面，保证齿轮轴向不会窜动。两个齿轮的安装距是装配时的关键参数，也就是从节锥顶点到各自齿轮安装基准端面的距离，这个尺寸直接决定了啮合时的齿侧间隙，实际装配中通常通过调整轴承端盖的垫片厚度来微调安装距，保证齿面接触斑点处于齿高中部、齿长方向靠近小端的合理位置，避免出现边缘接触导致的早期磨损。齿顶间隙的控制也很关键，锥齿轮啮合时的齿顶间隙要沿着齿长方向保持均匀，数值通常取模数的0.2倍左右，

　　建模时要保证齿顶锥面与配对齿轮的齿根锥面平行，避免出现齿顶刮碰齿根的问题。这套练习模型还原了锥齿轮最基础的结构形态，没有做额外的减重孔、键槽等细节，重点突出轮齿的啮合关系和锥面的几何特征，适合用来熟悉锥齿轮的建模逻辑，理解相交轴传动的几何约束关系。实际工程应用中，这类锥齿轮的材料通常选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，能够承受交变接触应力和冲击载荷，加工时通常采用刨齿或者铣齿工艺，加工完成后需要成对研磨，保证啮合精度。在设备选型时，需要根据传递的扭矩、转速、轴交角、安装空间尺寸来确定齿轮的模数、齿数、齿宽，齿宽通常取节锥母线长度的三分之一左右，齿宽过大会导致小端齿形过薄，强度不足，齿宽过小则会导致轮齿承载能力不够，容易出现断齿问题。日常维护中，这类开式布置的锥齿轮需要定期涂抹润滑脂，闭式传动的锥齿轮则要采用齿轮油飞溅润滑，避免齿面干磨导致的点蚀、磨损问题，装配时要仔细检查齿面接触斑点，通过调整安装距保证接触位置合理，才能最大化齿轮的使用寿命。
