电子设备用铝制插齿式散热结构件

　　在中小功率电源模块、工控板卡、小型电力电子器件的热设计环节，散热结构的选型直接决定器件长期运行的可靠性，这款铝制插齿式散热件，就是针对密闭小空间内的发热器件散热需求开发的结构方案。从实际应用场景来看，这类散热件常被用在嵌入式工控设备、小功率开关电源、通讯模块的功率器件散热工位，尤其是安装空间受限、无法加装主动风冷的密闭设备腔体内，依靠自身铝基材的高导热特性，搭配密集齿片拓展的散热面积，将功率器件工作时产生的热量快速传导到空气中，避免器件结温过高触发过温保护，或是长期高温运行加速元器件老化。

　　从结构设计思路来看，这款散热件采用一体挤压成型的铝基材加工，齿片与底座为一体式结构，不存在拼接式散热件的接触热阻问题，热传导效率远高于铆接、粘接的组合式散热结构。齿片采用等间距平行排布的设计，齿槽宽度均匀，既保证了足够的散热表面积，也能让自然对流的空气在齿槽间形成顺畅的流通通道，不会因为齿片过密导致空气滞留，反而降低散热效率。底座部分为平整实心结构，厚度经过热阻计算优化，既能保证热量从安装面快速扩散到整个齿片区域，也不会因为底座过厚造成不必要的材料浪费与重量增加。

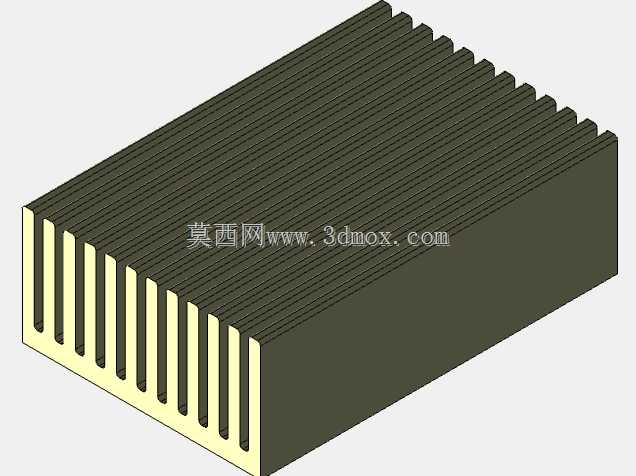

　　外形尺寸方面，这款散热件的长宽高边界为60mm、20mm、40mm，属于紧凑型散热结构，安装时可以直接通过底座平面贴合发热器件的散热面，只需在底座对应位置预留安装孔位，即可通过螺丝或是导热胶完成固定，不需要额外设计复杂的安装支架，适配绝大多数小体积功率器件的安装空间要求。齿片的高度与厚度经过匹配设计，在40mm的总高度范围内，齿片高度占比超过七成，最大化拓展了与空气接触的散热面积，同时齿片厚度控制在合理范围，既保证齿片有足够的结构强度，不会在加工、安装过程中出现变形弯折，也不会因为齿片过厚挤占散热空间，减少有效散热面积。

　　在实际选型使用时，需要注意安装面的平面度公差，安装时要在散热件与发热器件之间填充合适厚度的导热界面材料，排除接触面之间的空气间隙，降低接触热阻，保证热量能够顺畅从器件传导到散热件底座。由于采用自然对流散热设计，安装时要注意齿槽方向尽量顺应设备内部的空气流向，避免齿片方向与气流方向垂直，阻碍空气在齿槽间的流动。这款散热件的表面采用本色氧化处理，氧化层既可以提升铝件的耐腐蚀能力，避免长期使用出现表面氧化锈蚀，也能小幅提升表面的热辐射能力，辅助提升整体散热效果。

　　从结构建模的角度来看，这类散热件的建模过程需要重点关注齿片的阵列间距、齿根的圆角处理，实际加工中齿根位置会存在微小的工艺圆角，建模时如果忽略这个细节，做出的直角齿根不仅不符合实际加工工艺，也会在后续做热仿真分析时出现应力集中、热流密度计算偏差的问题。同时底座的安装孔位需要根据实际适配的器件做对应调整，这款基础款模型可以作为通用散热件的基础模板，根据不同的安装需求修改孔位尺寸、齿片参数，快速适配不同功率等级、不同安装空间的散热需求，不需要从零开始建模，能够大幅缩短结构设计阶段的选型与建模周期。
