弹簧式L型插销门铰链结构设计

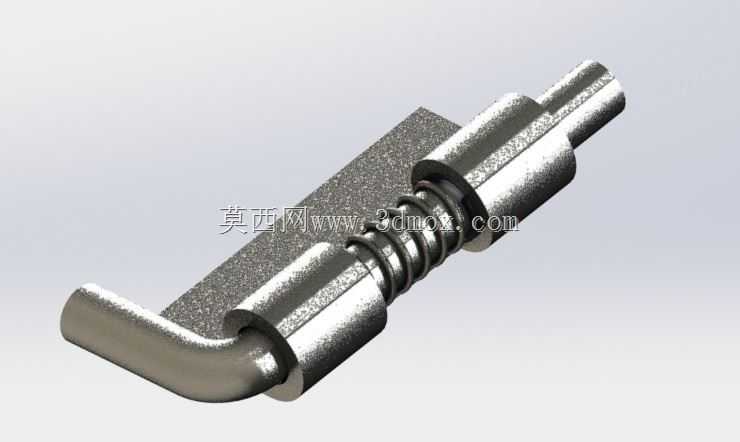

　　这款弹簧式L型插销铰链，在工业柜体、设备检修门、小型舱门的开合定位场景中应用十分广泛，日常做设备结构选型时，这类带弹簧预紧的插销铰链往往是需要频繁拆装、快速开合的舱门结构首选。从实际使用逻辑来看，它依靠内置弹簧的预紧力实现插销的自动复位锁止，L型的弯折端头既可以作为手动扳动的操作位，扳动端头克服弹簧力即可收回插销端实现门体解锁，松开后弹簧推动插销自动卡入对应销孔完成锁止，不需要额外配置锁具或者紧固件，操作步骤少，单手即可完成开合动作，在需要频繁开启检修的设备防护门、电气柜侧板、小型设备舱盖场景下，能大幅降低操作耗时。

　　从设计思路层面拆解，整个构件分为三个核心功能段：L型操作端、弹簧容纳段、插销导向段。L型操作端的弯折角度做了圆角过渡处理，避免操作时锐角割手，弯折长度控制在单指可施力的范围，不需要额外加装操作手柄就能直接扳动；弹簧容纳段的壳体做了台阶式内孔，一端为弹簧提供定位端面，另一端留出插销杆的滑动间隙，弹簧的线径和预压量经过匹配，既保证插销锁止时不会因为设备振动自行脱出，又不会因为弹簧力过大导致扳动操作费力；插销导向段的外径和配合销孔做了间隙配合设计，插销端头做了小角度倒角，即使门体安装存在少量错位，也能顺利导入销孔完成锁止，降低了安装时的对位精度要求。

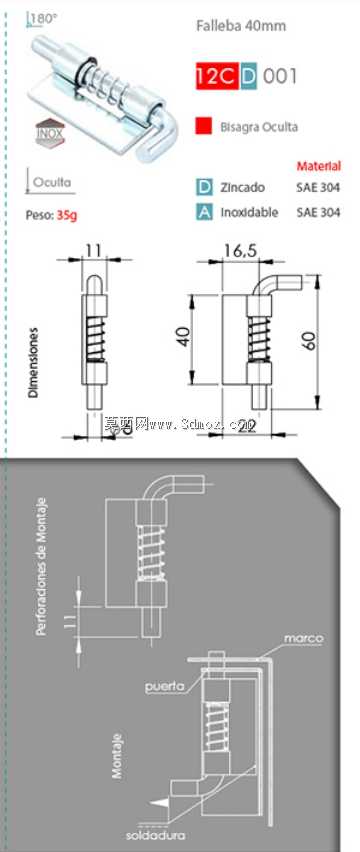

　　安装边界上，这类铰链通常采用焊接或者螺丝固定的方式安装在门体侧边，固定座的平面为安装基准面，安装时需要保证插销的运动方向和门体开合的转动方向垂直，插销伸出的有效长度需要大于门体和门框的配合间隙，避免锁止时插销啮合长度不足导致脱开。外形尺寸上，整个构件的径向尺寸紧凑，不会突出安装面过多，避免在设备外侧形成磕碰的突出结构，L型操作端在锁止状态下贴合固定座侧面，不会额外占用外部空间，适合安装在设备侧边、内部框架等空间局促的位置。

　　在实际结构适配中，这类弹簧插销铰链不需要配套复杂的合页结构，部分场景下可以同时承担铰链转轴和锁止的功能，插销杆本身作为转动轴使用时，只需要在门框对应位置设置同轴的销孔，门体绕插销杆转动即可完成开合，扳动L端收回插销就能直接将门体拆下，对于需要完全拆卸门体的检修场景来说，比传统合页加锁扣的组合结构零件更少，安装工序更简单，故障点也更少。日常做结构设计选型时，需要根据门体的重量、振动工况匹配弹簧的刚度，重型门体需要更大线径的弹簧保证锁止可靠性，轻量舱门则可以降低弹簧力提升操作手感，插销的表面做了防锈镀层处理，在普通车间环境下长期使用不会出现锈蚀卡滞的问题，滑动配合面的粗糙度控制在合理范围，长期反复扳动也不会出现过度磨损导致的间隙过大问题。
