小型伺服舵机结构三维设计方案

　　在小型自动化设备、航模、智能机器人关节、工业自动化点位执行机构的设计选型环节，这类小型伺服执行单元的应用覆盖度极高，从桌面级机械臂的关节驱动，到航模舵面的角度控制，再到自动化产线上小型拨料机构、挡停机构的动力输出，都能看到这类结构的身影。不同于大功率工业伺服电机的复杂结构，这类小型伺服单元集成度更高，将动力输出、减速传动、位置反馈的相关结构整合在紧凑的壳体内，不需要额外搭配独立的减速箱与反馈单元，就能实现精准的角度闭环控制，对于安装空间受限的执行场景适配性极强。

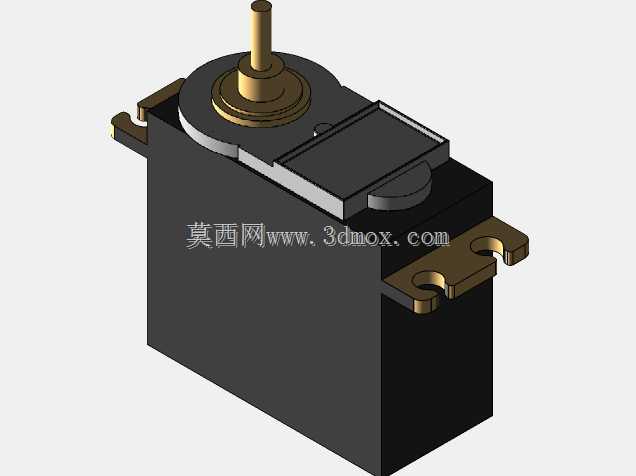

　　从结构设计的逻辑来看，整个壳体采用分体式拼接结构，主体为矩形腔体结构，腔体内部预留了直流驱动电机、减速齿轮组、电位器反馈元件的安装空间，壳体侧壁预留的走线槽位可以方便内部信号线与电源线的引出，避免走线与内部传动结构产生干涉。顶部的输出轴采用阶梯轴结构，最上端的光轴段用于外接执行摇臂，轴肩位置做了限位设计，既可以保证摇臂安装的轴向定位精度，也能承受径向的负载作用力，避免输出轴在带载转动时出现轴向窜动。输出轴与壳体的配合位置设计了环形的凸台限位结构，既可以减少轴与壳体的接触摩擦面积，也能阻挡外界的粉尘、碎屑进入壳体内部，影响内部齿轮组的传动顺畅度。

　　两侧伸出的安装耳是整个结构的安装基准面，耳片上开有两个对称的圆形安装孔，安装孔的中心距、孔位公差都按照通用小型舵机的安装标准做了匹配设计，在实际设备装配时，不需要额外做安装孔位的适配修改，就可以直接替换同规格的同类产品，大幅降低设备改型的设计成本。安装耳的底面与壳体底面处于同一基准平面，安装时可以直接贴合设备的安装基板，保证输出轴与安装面的垂直度，避免因为安装面不平整导致输出轴转动时出现卡滞、负载增大的问题。壳体侧面的凸起结构是内部电位器的安装让位槽，这个位置的尺寸设计需要严格匹配内部反馈元件的外形尺寸，既不能因为让位不足导致电位器被壳体挤压损坏，也不能因为让位过大导致壳体整体尺寸冗余，浪费安装空间。

　　在实际的功能实现上，这类伺服单元通过内部的减速齿轮组将驱动电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩输出，搭配后端的电位器实时检测输出轴的转动角度，配合外部的控制信号就能实现指定角度的位置锁定，在额定负载范围内，输出轴可以稳定停在控制信号指定的角度位置，不会因为外力作用出现位置偏移。设计过程中需要重点关注齿轮组的传动间隙控制，齿轮啮合间隙过大会导致输出轴的控制精度下降，出现回差过大的问题，间隙过小则会增大传动阻力，导致驱动电机负载升高，发热严重甚至堵转损坏。输出轴的径向承载能力也是设计时需要重点校核的参数，在很多应用场景下，输出轴端会连接摇臂、拨杆等执行件，会对输出轴产生径向的作用力，如果轴的直径设计过小、支撑跨距不合理，很容易出现输出轴弯曲变形的问题，直接导致整个执行单元报废。

　　从安装边界的尺寸来看，整个壳体的长宽尺寸控制在极小的范围内，整体高度从安装基准面到输出轴顶端的尺寸也做了严格的限制，完全适配小型设备内部紧凑的安装空间，不需要为了安装该单元预留过大的腔体空间。壳体的边角位置都做了小圆弧过渡处理，既可以避免安装时尖锐边角划伤操作人员，也能减少应力集中，提升壳体的结构强度，在设备受到轻微振动、冲击时，壳体不会因为边角应力集中出现开裂的问题。顶部输出轴的伸出长度也做了标准化设计，搭配通用的舵机摇臂时，摇臂的安装平面刚好与轴肩贴合，不需要额外加装垫片调整轴向间隙，装配效率更高。

　　在不同的应用场景下，这类结构的设计侧重点也有区别，比如用于航模场景的伺服单元，会更侧重整体重量的控制，壳体部分会采用轻量化的工程塑料材质，在保证结构强度的前提下尽可能降低自重；用于工业小型执行机构的伺服单元，则会更侧重壳体的结构强度与抗干扰能力，壳体材质会选用强度更高的工程塑料甚至金属材质，内部齿轮组也会采用金属齿轮，提升带载能力与使用寿命。不管是哪种应用方向，核心的安装孔位、输出轴尺寸都遵循通用的标准规范，保证不同厂家、不同材质的同规格产品可以实现通用互换，这也是这类标准化执行元件在行业内得到广泛应用的核心原因。在做三维建模时，需要严格把控各个配合面的公差设计，比如输出轴与壳体轴承位的配合公差、齿轮组的中心距公差、安装孔的位置度公差，这些参数直接决定了最终加工装配后的产品实际性能，任何一个公差设计不合理，都可能导致最终产品出现转动卡滞、精度不足、寿命缩短的问题。
