高精度LX-16A伺服执行器结构设计

　　在桌面级仿生机器人、小型自动化执行机构的开发流程中，执行端的动力部件选型往往直接决定整套机构的动作精度与控制可靠性，这款LX-16A伺服执行器的三维结构，正是面向这类小负载高精度运动场景搭建的参考模型。从实际工程应用来看，这类串行总线伺服常被用于多自由度机械臂关节、双足机器人步态执行端、教育类机器人竞赛平台、小型云台姿态调整机构，甚至是桌面自动化设备的点位动作执行单元，相比传统PWM舵机，它的总线控制方式能大幅减少布线复杂度，单条总线可挂载多个执行器，非常适合关节数量较多的仿生类机构开发。

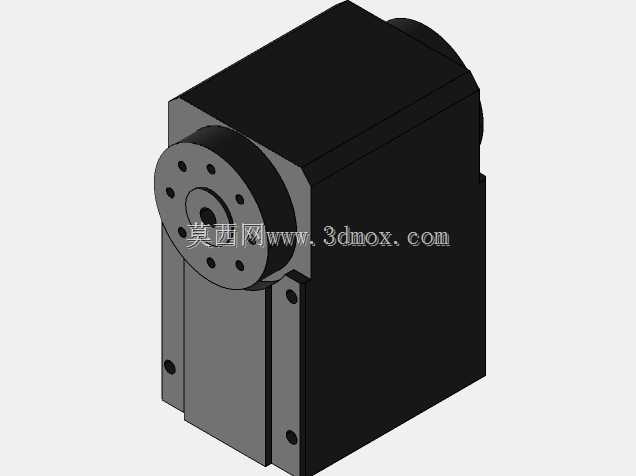

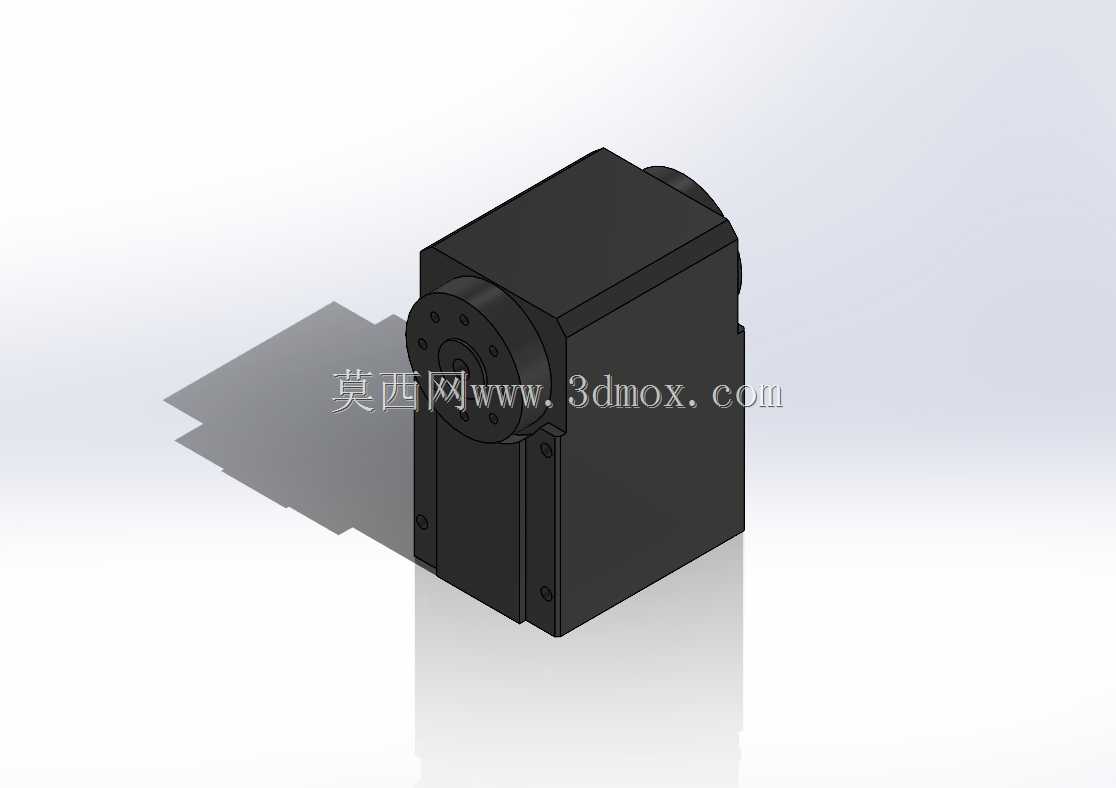

　　模型还原了该伺服的完整外形结构，主体为方正的矩形壳体，输出端采用带安装孔位的圆盘式输出法兰，法兰端面均匀分布的螺纹孔可直接配套舵盘、摇臂、连接支架等标准配件，无需额外做转接结构设计。壳体侧面预留了总线接口的安装位置，建模时严格按照实物的安装边界做了尺寸约束，壳体的安装固定孔位分布在壳体底部与侧端面，孔位间距、孔径大小均匹配常用的铝型材安装槽、机器人结构件安装标准，工程师在做整机结构排布时，可以直接调用该模型做干涉检查，不需要反复测量实物尺寸调整安装位。

　　从设计思路上看，这款伺服的结构做了非常明确的小型化集成设计，将驱动电路、减速齿轮组、位置反馈元件全部集成在方形壳体内，整体外形没有多余的突出结构，在多关节密集排布的场景下，能尽可能减少相邻关节的运动干涉。输出端的轴承位做了凸台定位结构，能保证输出轴的径向跳动控制在小范围内，适配高精度角度控制的需求。建模过程中对输出轴的回转范围做了运动边界约束，工程师在做机构运动仿真时，可以直接设置对应的角度限位，模拟实际运行中的极限位置，避免设计出超出伺服行程范围的结构。

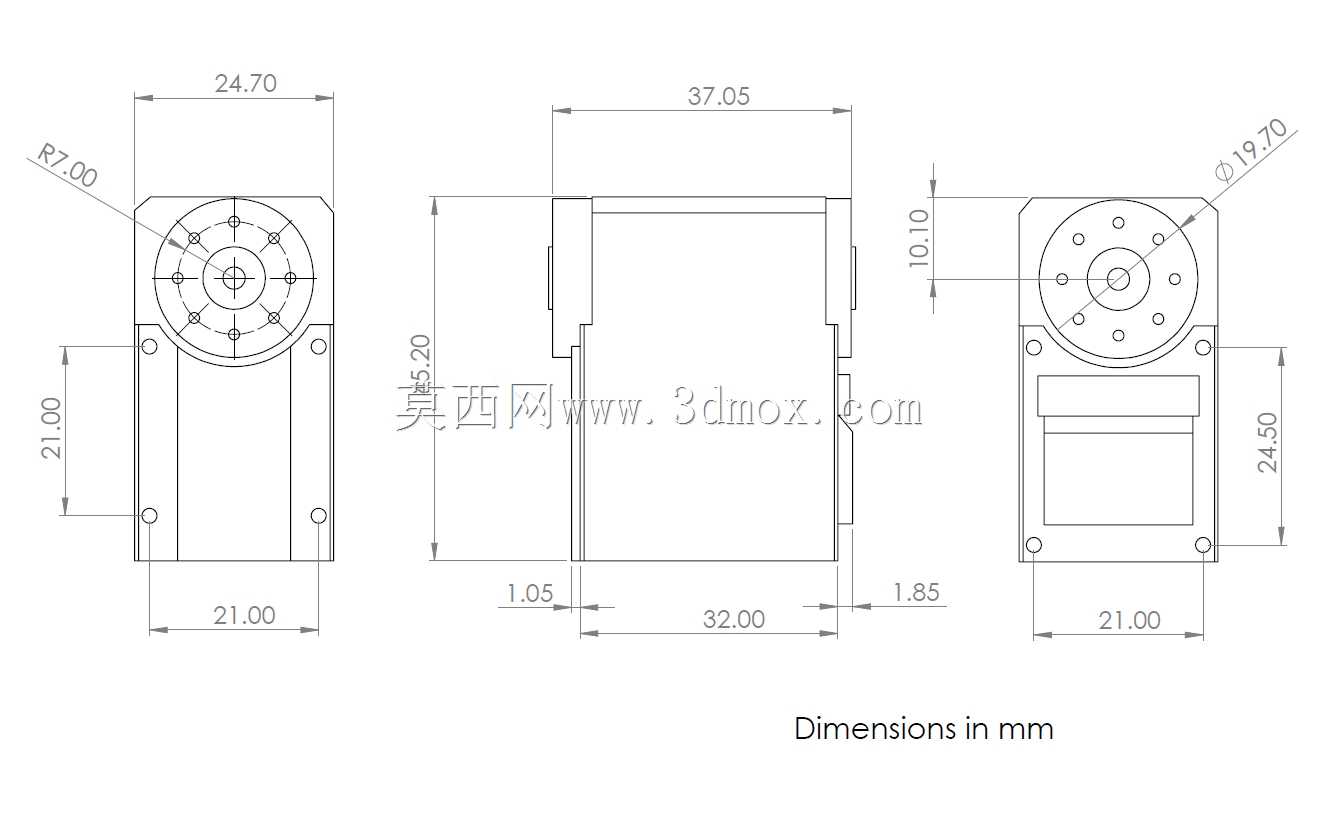

　　在实际选型适配时，需要重点关注该伺服的安装边界尺寸：壳体的长宽高尺寸适配20系列铝型材的安装间距，输出法兰的中心高度与常用的小型舵机安装支架尺寸兼容，侧方的接线口预留了足够的插头插拔空间，在做结构布局时不需要额外给接线位置预留过多冗余空间。输出法兰的安装孔位为标准的十字分布，可兼容市面上绝大多数通用舵机的配件，降低结构件的定制成本。

　　不同于大型工业伺服的复杂结构，这类小型总线伺服的结构设计更偏向集成化与易用性，模型中还原的壳体加强筋位置、输出轴的轴肩定位结构，都能给做同类伺服结构开发的工程师提供参考，比如壳体边角的圆角处理，既可以减少装配时的磕碰，也能在注塑生产时优化塑料件的成型质量，避免应力集中导致的壳体开裂。输出端的密封槽结构虽然在模型中做了简化表达，但实际装配时可配合密封圈实现基础的防尘效果，适配教学场景、桌面场景下的长期使用需求。

　　在做机器人关节结构设计时，调用该模型可以直接完成关节处的连接结构设计，比如将机械腿的大腿、小腿结构件直接与伺服输出法兰、壳体固定孔连接，通过运动仿真模拟关节转动时的结构间隙，提前排查运动过程中结构件与伺服壳体的干涉问题，减少实物打样后的修改次数。对于做小型自动化设备的工程师来说，该模型也可用于小型推料机构、翻转机构的动力端选型参考，核对安装尺寸是否符合设备内部的空间约束，确认输出扭矩、转速是否匹配机构的负载需求。

　　需要注意的是，该模型为伺服本体的结构模型，未包含配套的轴与电机适配器结构，在做整机装配时，需要根据实际的连接需求自行设计配套的转接件，转接件的安装孔位可直接匹配输出法兰的孔位尺寸，不需要额外做孔位调整。壳体的材质为工程塑料，模型中还原的壳体壁厚均匀，符合注塑件的设计规范，做结构受力分析时，可以直接套用常用工程塑料的材料参数，校核安装位的受力强度，确保在额定负载下壳体不会出现变形问题。
