橙色OT5330M金属齿轮数字伺服电机结构

项目分类:伺服电机 发布时间:2025-02-09 ID:920312
  • 橙色OT5330M金属齿轮数字伺服电机结构
  • 橙色OT5330M金属齿轮数字伺服电机结构
  • 橙色OT5330M金属齿轮数字伺服电机结构
  • 橙色OT5330M金属齿轮数字伺服电机结构
  • 橙色OT5330M金属齿轮数字伺服电机结构
  • 橙色OT5330M金属齿轮数字伺服电机结构

  在航模舵面控制、小型机器人关节驱动、自动化设备点位执行这类需要精准角度控制的场景里,这类大扭矩数字伺服电机是核心执行部件,不同于普通直流电机的连续转动输出,它可以根据输入的PWM信号精准锁定在指定角度位置,完成预设的动作输出。这款伺服的输出轴采用金属齿结构,相比传统尼龙齿轮的舵机,抗冲击负载能力提升明显,在遇到瞬时外力冲击时不会出现打齿滑牙的问题,适合在负载波动较大、动作频次较高的工况下长期使用,比如小型机械臂的关节转动、智能小车的转向机构、遥控模型的油门与方向控制,甚至是工业小型工装的定位夹紧动作,都能看到这类伺服的应用。

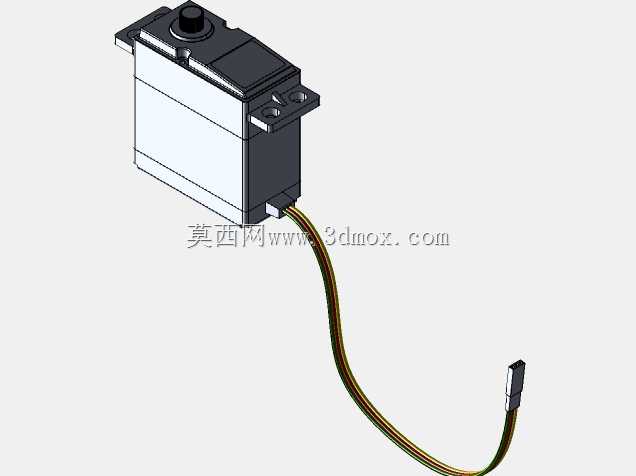

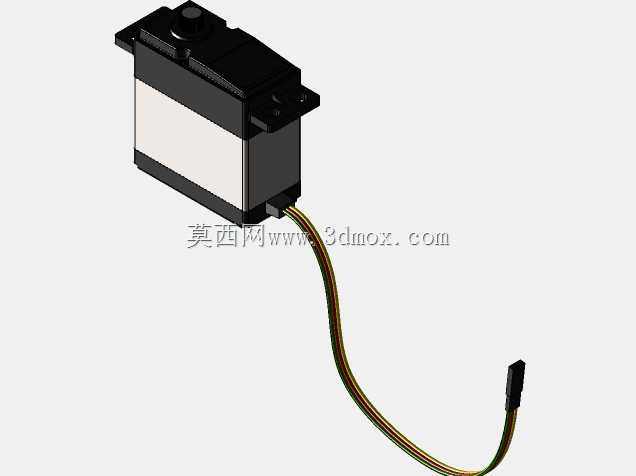

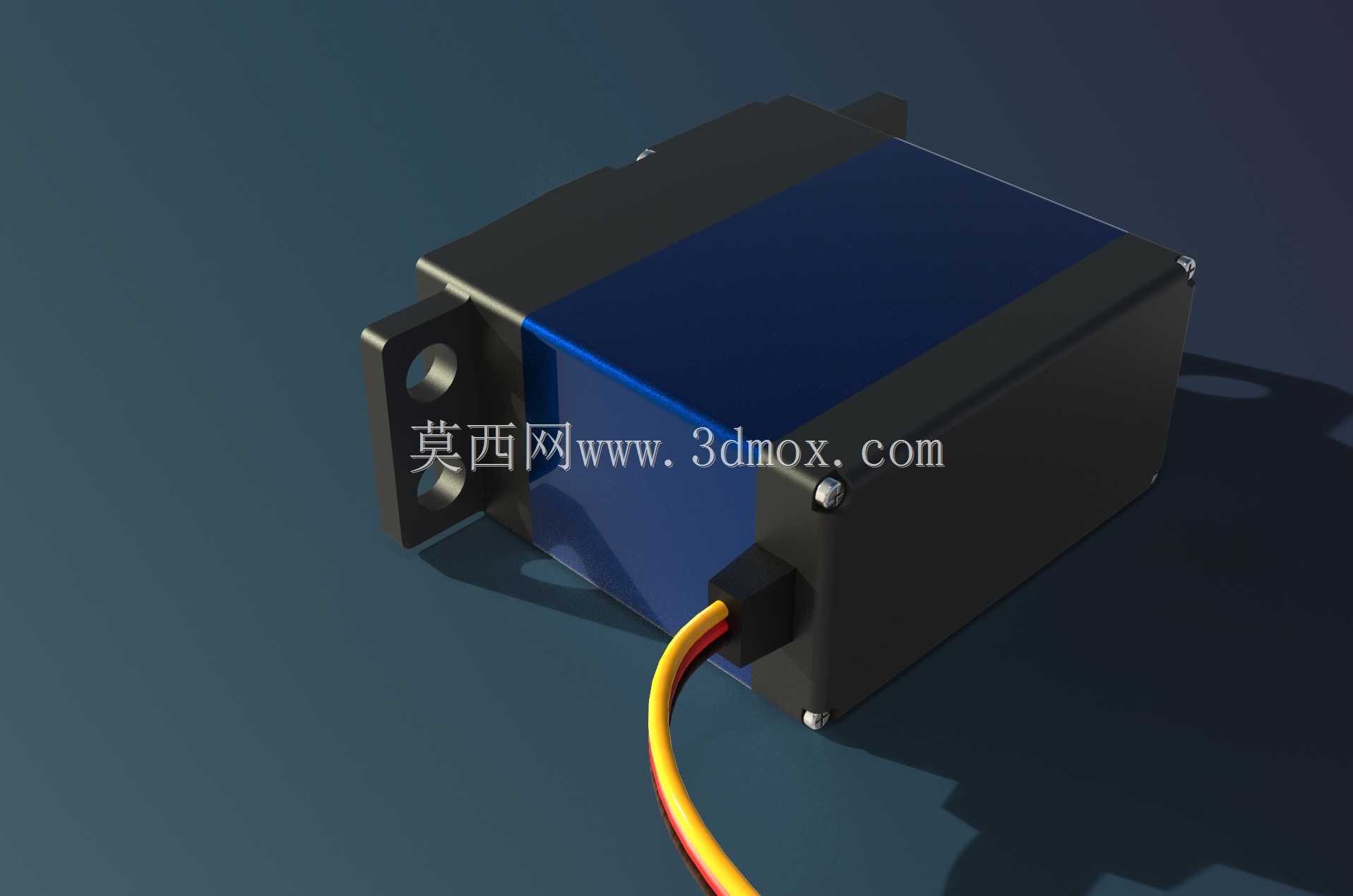

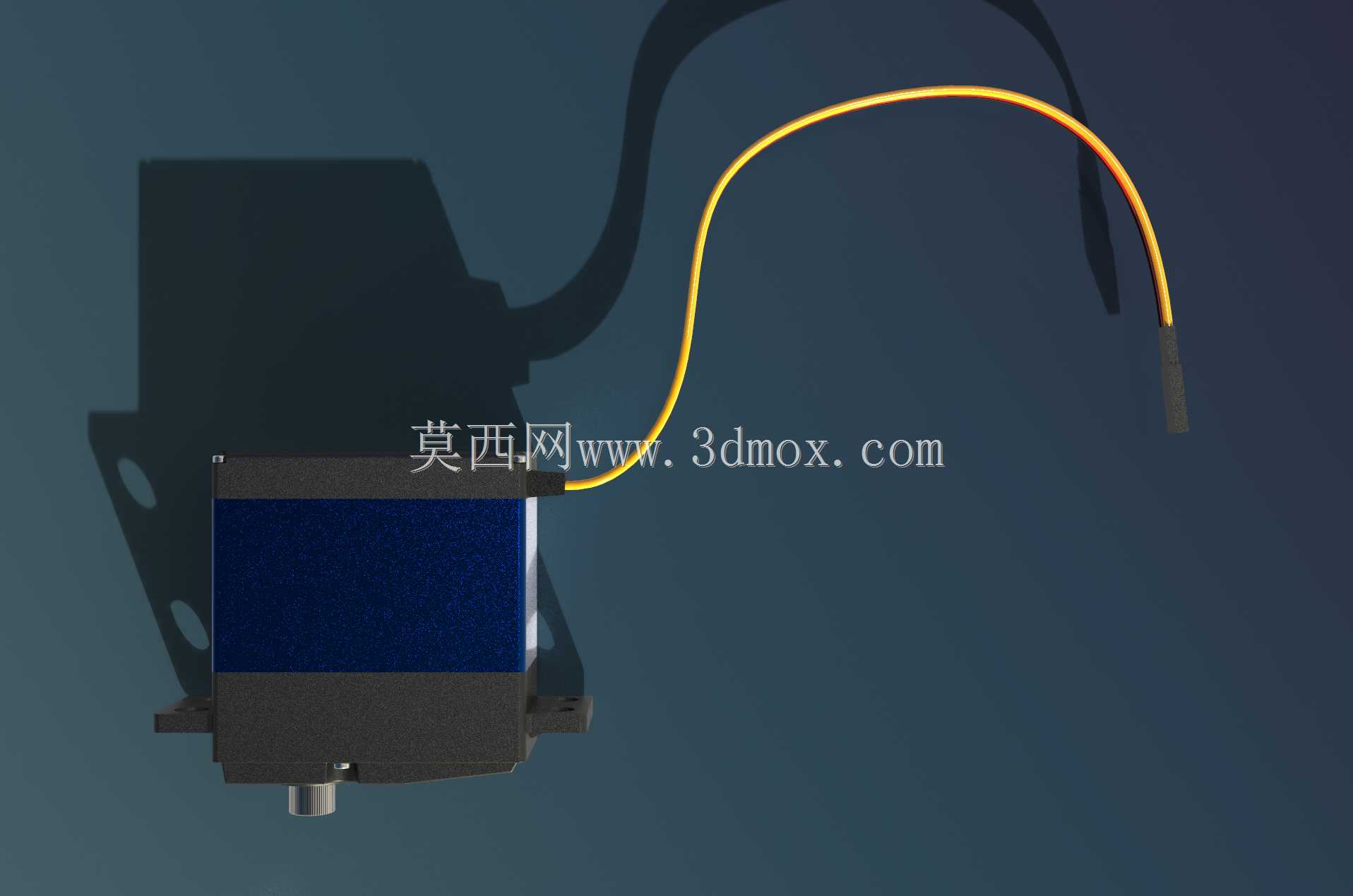

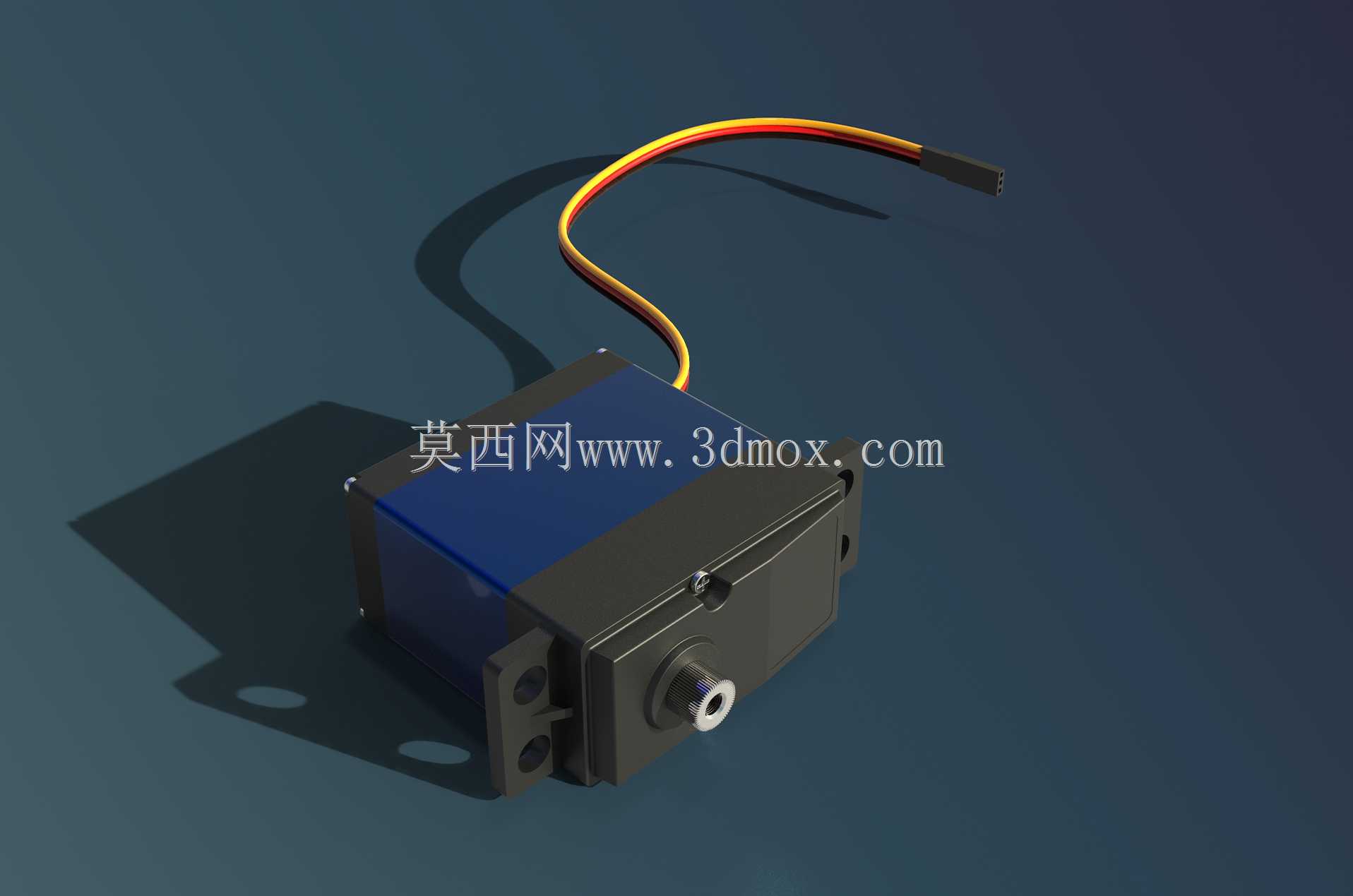

  从结构设计来看,这款伺服采用上下分体式壳体设计,上半部分为驱动控制电路与电位器反馈组件的安装腔,下半部分为直流驱动电机与减速齿轮组的容纳空间,输出轴从壳体前端伸出,轴端采用标准舵机花键结构,可以兼容市面上绝大多数标准舵机摇臂、舵盘配件,不需要额外做转接结构就能直接装配使用。壳体两侧预留了标准安装耳,安装耳上开有圆形固定孔,安装孔的中心距符合通用微型伺服的安装规范,在做设备结构设计时,可以直接套用标准安装位尺寸,不需要单独定制安装支架,能大幅缩短结构设计的周期。出线端从壳体尾部引出,采用标准三线制接线,分别对应电源正、电源地与信号输入,线长预留了足够的布线空间,在设备内部布线时不需要额外延长接线就能连接到控制板端。

  从尺寸边界来看,这款伺服的长宽高尺寸为40mm×20mm×42.5mm,属于标准尺寸的大扭矩微型伺服,在做结构布局时,需要在安装位周边预留至少2mm的装配间隙,避免壳体与周边结构件产生干涉,输出轴的转动范围为180度,在设计联动结构时要注意计算摇臂的转动行程,避免超程导致结构卡滞或者舵机过载损坏。供电电压适配4V到8.4V的直流输入,在7.4V额定供电下可以输出35.5Kg.cm的堵转扭矩,这个扭矩参数足以驱动大部分小型负载做角度摆动,比如1kg以内的负载在10cm力臂下都能稳定驱动,在选型时可以根据实际负载的力臂长度换算所需扭矩,预留至少20%的扭矩余量就能保证长期运行的可靠性。

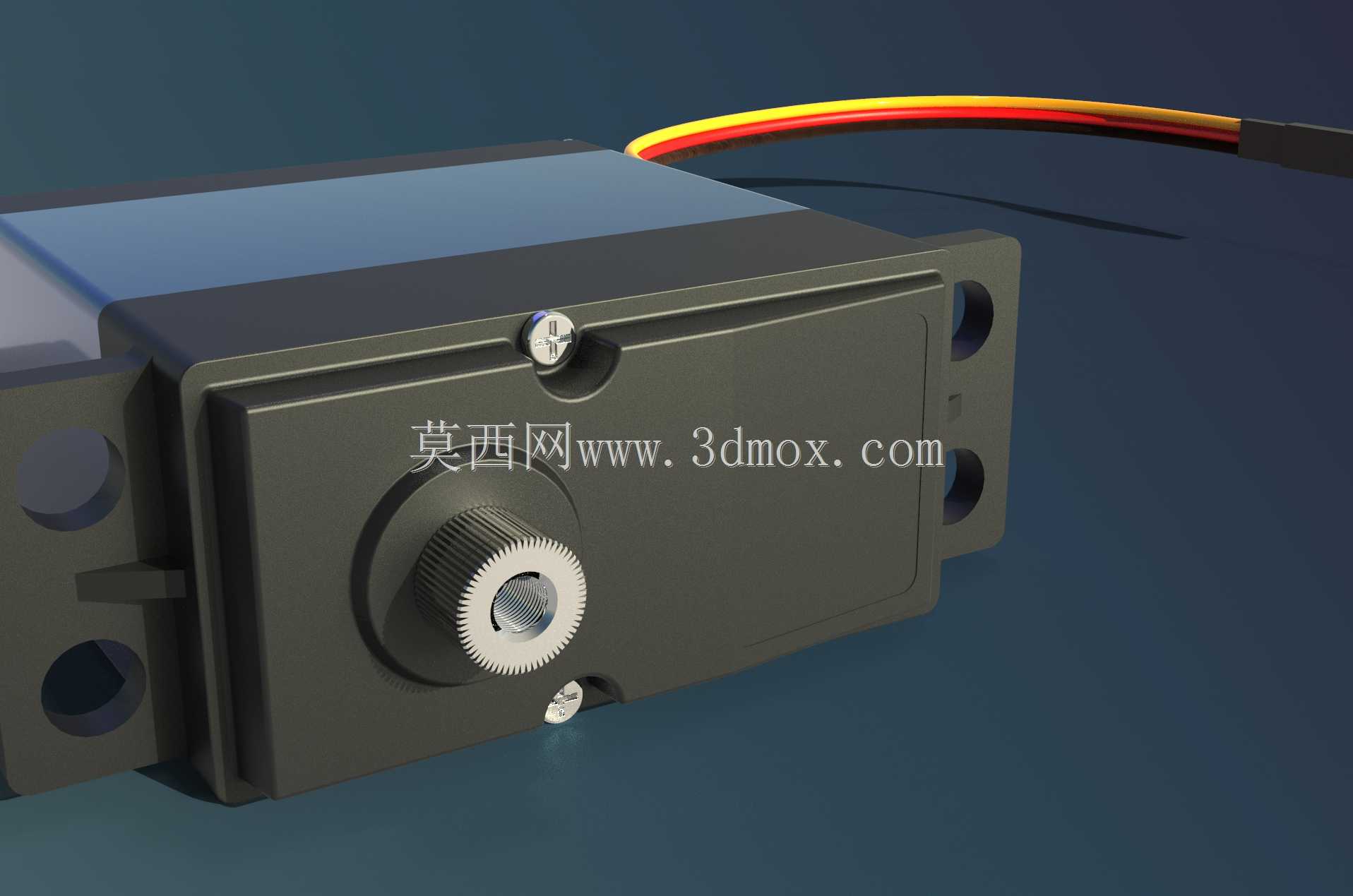

  内部的减速齿轮组采用多级直齿传动结构,每一级齿轮的传动比经过精准匹配,既保证了足够的输出扭矩,又控制了空载转速在合理区间,不会因为转速过快导致动作过冲,数字控制电路相比传统模拟舵机,对信号的响应速度更快,定位死区更小,在做精准位置控制时不会出现明显的抖动或者定位偏差,无信号输入时可以自动锁定当前位置,抵抗外部的小幅扰动。在三维建模过程中,这款模型完整还原了伺服的所有外部结构特征,包括安装耳的固定孔位置、输出轴的花键细节、壳体的拼接缝、尾部出线的位置与线径,甚至壳体表面的安装螺丝位置都做了精准还原,在做设备整体装配仿真时,可以直接导入这个模型做干涉检查,验证安装位的尺寸是否匹配,接线的走线路径是否合理,摇臂转动时会不会和周边结构产生碰撞,不需要再手动测绘伺服的外形尺寸,能大幅提升结构设计的效率。在实际装配时,要注意固定螺丝的拧入深度不要超过壳体的安装耳厚度,避免螺丝顶到内部的齿轮组或者电路板,导致舵机转动卡滞或者电路短路,输出轴的摇臂固定螺丝要拧紧,避免大扭矩输出时摇臂打滑丢步,接线时要注意电源正负极的顺序,反接会直接烧毁内部的驱动电路。这类伺服在日常使用中要避免长时间堵转,堵转时电流会急剧升高,轻则烧毁驱动MOS管,重则导致电机过热退磁,影响输出扭矩,在做控制程序设计时要加入过载保护逻辑,检测到舵机电流异常时及时切断输出,延长设备的使用寿命。
