90x90直角连接铝支架三维结构设计

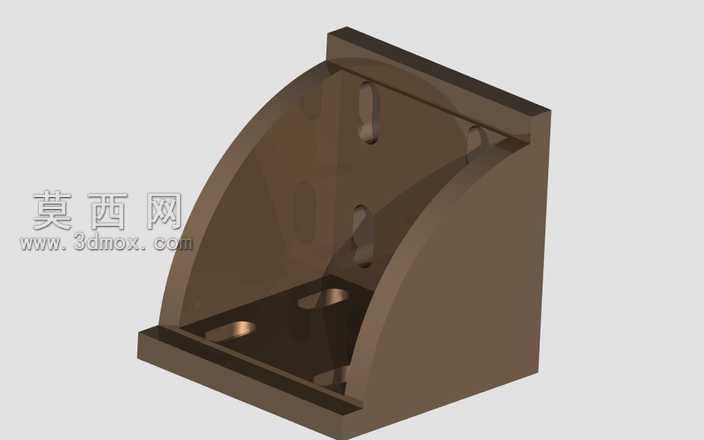

本作品为90x90规格直角连接铝支架的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械结构设计的通用规范，兼顾零件的实用性能与工艺合理性。建模初始阶段先完成基准面搭建，以支架两个互相垂直的安装面为核心基准，精准标定90度直角的形位公差，确保两个安装面的垂直度符合五金连接件的装配要求，为后续特征绘制提供精准的定位参考。主体结构采用一体化成型设计思路，外侧设置圆弧过渡的加强筋结构，从水平安装底座一直延伸至竖直安装背板，既避免直角连接处的应力集中问题，又能在控制零件整体重量的前提下大幅提升支架的结构强度，满足承重连接场景的使用需求。材质配置环节选用阳极氧化铝合金材质，通过材质编辑器调整表面粗糙度、金属度与反射参数，还原铝制五金件特有的哑光金属质感，表面呈现均匀的深棕氧化色泽，无多余的装饰性纹理，契合工业五金件的实用属性。结构细节处理上，在竖直安装背板上开设两个长条形腰型安装孔，水平安装底座上开设两个圆形沉头安装孔，所有孔位的位置度、孔径尺寸均经过参数化校准，腰型孔预留了装配调节余量，沉头孔可保证安装后螺丝端面与安装面齐平，不会出现凸起干涉的问题；所有棱边均设置了合理的圆角过渡，既避免加工过程中出现锐边毛刺，也能降低装配时的磕碰划伤风险。渲染阶段采用柔和的工业场景布光，通过多角度光源照射凸显支架的结构轮廓与材质质感，清晰展示加强筋的弧度、安装孔的位置以及整体的直角连接结构，完整呈现零件的设计细节。整个设计围绕直角连接、承重支撑的核心功能展开，在保证结构强度的前提下优化了零件的整体体积，适配各类设备框架、型材架构的直角连接场景，建模过程中所有特征均保留完整参数，可根据实际使用需求灵活调整安装孔间距、板材厚度、加强筋弧度等尺寸，具备良好的设计通用性与工程实用性。
