带法兰安装座滚花内螺纹黄铜连接件

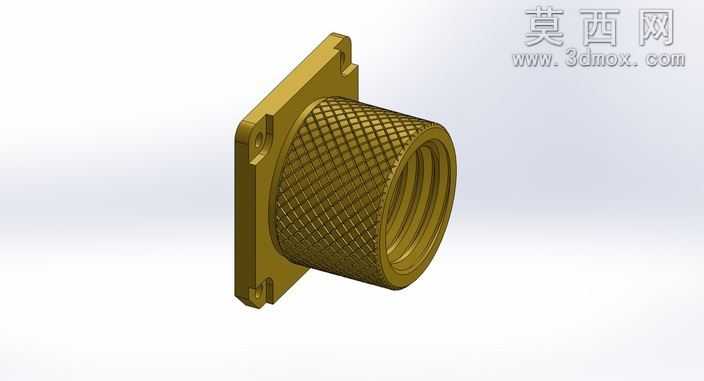

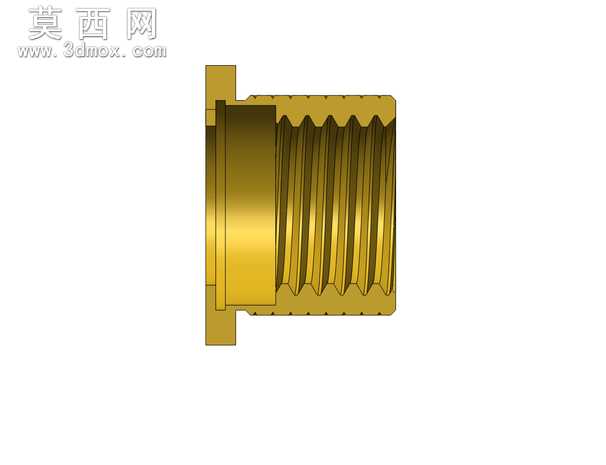

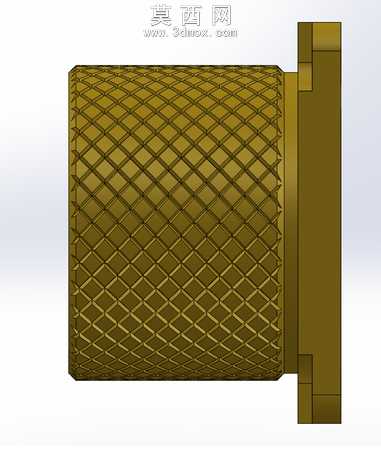

本作品为黄铜材质的机电连接类五金构件三维模型，建模阶段采用参数化设计思路完成全结构搭建，首先以旋转凸台特征构建主体筒状基础轮廓，精准控制筒身内外径尺寸、整体轴向长度以及端部法兰盘的厚度与外轮廓尺寸，保证各段壁厚均匀一致，符合黄铜切削加工的工艺要求。针对法兰安装部位，通过拉伸切除特征完成四个对称分布的安装缺口与定位孔结构，缺口处做了微小倒角处理，避免实际装配时出现应力集中问题，同时匹配标准紧固件的安装间隙要求。筒身外表面的网纹滚花结构是建模的细节重点，采用阵列包覆特征实现菱形滚花纹理的均匀排布，严格控制滚花的节距与纹理深度，还原真实五金件滚花后增大摩擦力的功能特征，纹理走向与筒身轴向保持规整的夹角，无错位、疏密不均的问题。内螺纹部分采用真实牙型轮廓建模，按照标准管螺纹的参数绘制螺旋线与牙型截面，通过扫描切除特征生成完整的内螺纹结构，螺纹收尾处做了自然退刀处理，符合实际螺纹加工的工艺逻辑。材质渲染阶段选用黄铜金属材质，调整材质的粗糙度、金属度与反射参数，还原黄铜特有的暖金色金属光泽，滚花部位因纹理凹凸呈现出漫反射效果，光滑端面与内螺纹部位则呈现出柔和的金属反光，法兰安装面做了轻微的磨砂质感处理，区分不同加工面的表面处理效果。结构设计上充分考虑构件的实际使用场景，法兰盘用于构件的端面固定安装，滚花筒身方便手动旋拧调整，内螺纹用于对接对应规格的外螺纹接头，各结构之间过渡顺滑，无尖锐棱角，整体结构紧凑合理，既满足连接固定的功能需求，也兼顾了手动操作的便利性。建模过程中对所有特征做了参数化关联，可通过修改核心尺寸参数快速适配不同规格的连接需求，模型拓扑结构规整，无破面、重叠面等几何错误，可直接用于工程出图、装配模拟以及加工工艺验证等场景。
