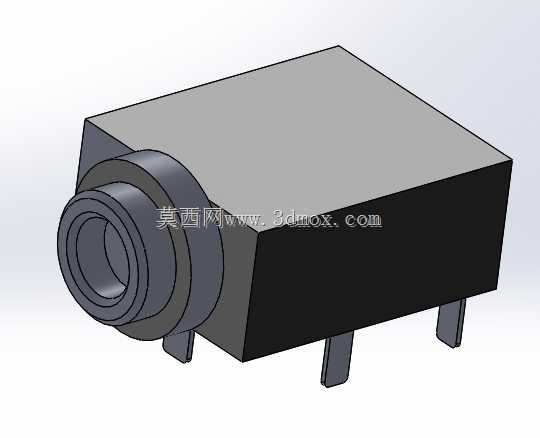

板载式3.5mm立体声耳机插孔连接器结构

项目分类:通用五金配件 发布时间:2025-02-02 ID:918332
  • 板载式3.5mm立体声耳机插孔连接器结构

  做消费类电子结构设计的工程师,大概率都跟这类板载音频插座打过交道,不管是便携音频设备、工控人机交互终端、桌面型检测仪器还是家用小型电子装置,只要涉及模拟音频信号的有线外接输出,基本都会用到这类直插式3.5mm立体声插孔。很多刚入行的结构工程师选型时容易只看接口规格,忽略安装边界和引脚受力的问题,最后打样回来要么外壳干涉装不上,要么波峰焊后引脚虚焊、插拔几次就松脱,反而拖慢整个项目的进度。

  从实际使用场景来看,这类插孔的核心作用是实现3.5mm规格三段式立体声音频插头的机械固定与电气连通,当插头插入时,内部的弹性接触片会分别对应左声道、右声道、公共接地三个信号回路,部分同规格型号还会集成麦克风触点,适配四段式带麦耳机的使用需求。日常使用中用户插拔插头的角度、力度都没有统一标准,这就要求插座本身的外壳结构有足够的刚性,内部弹片要有合理的弹性形变余量,既不能插拔过紧导致用户操作费力,也不能插拔过松造成接触不良、音频信号断连的问题。

  设计这款插座的三维结构时,首先要考虑的是PCB安装的适配性,三个直插式引脚的间距严格遵循常规PCB板的孔位设计规范,引脚伸出长度刚好匹配波峰焊的工艺要求,既不会因为引脚过短导致焊锡浸润不足,也不会因为引脚过长在焊接后残留多余焊锡造成相邻引脚短路。主体外壳采用屏蔽结构设计,金属外壳包裹整个绝缘基座,一方面可以隔绝外部电磁信号对音频传输的干扰,避免输出的音频出现电流杂音,另一方面也能增强整体结构强度,承受日常插拔过程中的侧向冲击力。

  从安装边界来看,这款插座采用卧式贴板安装方式,接口端朝向设备外壳方向,主体部分平贴PCB板面,安装时需要在设备外壳上预留对应直径的圆形避让孔,孔位中心与PCB上插座的接口中心同轴度公差要控制在0.1mm以内,避免插头插入时被外壳孔位卡住。插座在PCB上占用的长宽尺寸经过优化,不会过多占用板上空间,适合布局紧凑的小型电子设备使用,引脚的排布位置避开了板上常见的走线区域,结构工程师在做PCB叠层设计时不需要为了避让插座引脚特意调整大段走线。

  内部绝缘基座采用耐高温的工程塑料材质,可以承受波峰焊时的高温环境,不会出现基座融化变形的问题,内部的弹性接触片采用铜合金材质,表面做镀镍镀金处理,既保证良好的导电性能,减少信号传输过程中的损耗,也能提升接触片的耐磨性能,保证经过上千次插拔后依然能保持稳定的接触压力,不会出现接触电阻变大、信号传输不稳定的情况。插座尾部的定位柱设计,在插件安装时可以先卡在PCB对应的定位孔上,不需要额外治具就能完成初步固定,提升焊接工序的装配效率,也能避免焊接过程中插座出现偏移,导致接口与外壳孔位不对中的问题。

  很多工程师在做结构校核时容易忽略插头插入后的深度空间,这款插座的内部腔体深度刚好匹配标准3.5mm音频插头的插入长度,不会因为腔体过浅导致插头无法插到底,也不会因为腔体过深占用PCB背面的多余空间,做双层板设计时背面依然可以排布低矮的贴片元件。外壳的固定脚除了电气接地的作用外,还能在焊接后牢牢固定在PCB板上,当用户斜向插拔插头时,冲击力会通过固定脚传递到整个PCB板面,不会全部作用在信号引脚上,有效避免引脚受外力变形断裂的问题。

  在做整机装配时,这类插座的接口端面与设备外壳内表面的间隙要控制在合理范围,间隙过大会导致外壳与插座之间出现缝隙,影响外观一致性,间隙过小则可能因为外壳加工公差顶住插座端面,导致插座被推离PCB板面造成虚焊。建模过程中需要把插头完全插入的状态也做干涉检查,确认插头插入后不会与设备内部的其他结构件产生碰撞,同时要预留出插头尾部线缆的弯曲空间,避免线缆被外壳压住导致插头无法完全插入。
