法兰式手动球阀剖视结构三维设计作品

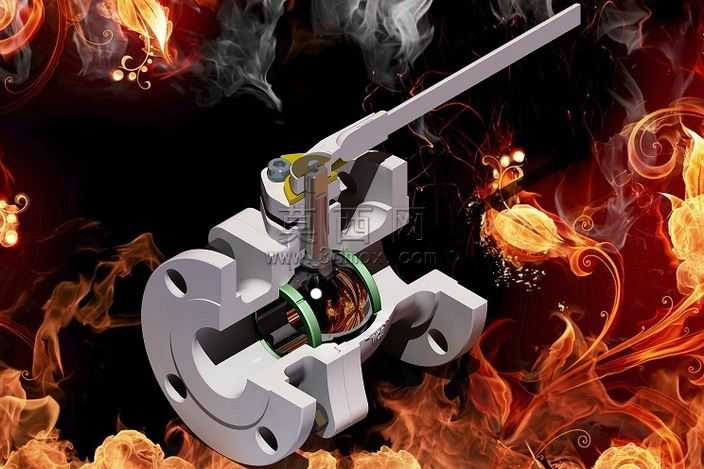

本作品为法兰式手动球阀的三维剖视设计模型，建模阶段严格遵循机械设计规范，先梳理球阀的核心组成逻辑，从外部法兰阀体、操作手柄到内部球体、密封阀座、阀杆传动结构逐一拆解建模，确保各部件的装配公差符合通用工业阀门的设计标准。建模过程中优先保证结构的准确性，对法兰盘的螺栓孔位、阀杆与手柄的连接卡位、球体的通孔直径、密封阀座的贴合弧度都做了精准的尺寸约束，还原了2-150规格球阀的真实比例。材质设置上，针对不同部件的实际工业用材做了区分：阀体部分采用哑光铸钢材质，调整金属粗糙度参数还原铸件的厚重质感；操作手柄做了金属漆面处理，模拟工业设备常用的防锈漆面效果；内部球体设置为高抛光金属材质，体现阀芯的精密加工特性；密封阀座采用深色橡胶材质，调整漫反射与高光参数还原橡胶件的哑光弹性质感；阀杆等传动小件做了镀锌金属质感处理，区分不同部件的材质差异。渲染阶段采用火焰纹理的深色背景突出金属部件的质感，通过冷暖光源对比强化阀体的结构轮廓，剖视视角的设计可以清晰展示球阀内部的通断结构，直观呈现手动操作时阀杆带动球体转动、实现管路通断控制的工作原理。设计思路上优先兼顾结构展示与外观还原，既保证外部安装结构的尺寸准确，可用于管路装配的参考演示，也通过剖视处理清晰展现内部密封与传动结构，可用于阀门原理教学、产品结构展示等场景，建模过程中对各部件做了独立的分组处理，方便后续进行装配动画制作、结构拆解演示等二次开发，所有部件的连接关系都符合实际球阀的装配逻辑，不存在结构干涉问题，密封结构的细节还原也体现了球阀防泄漏的设计要点。
