15毫米规格Antelco塑料直通阀门模型

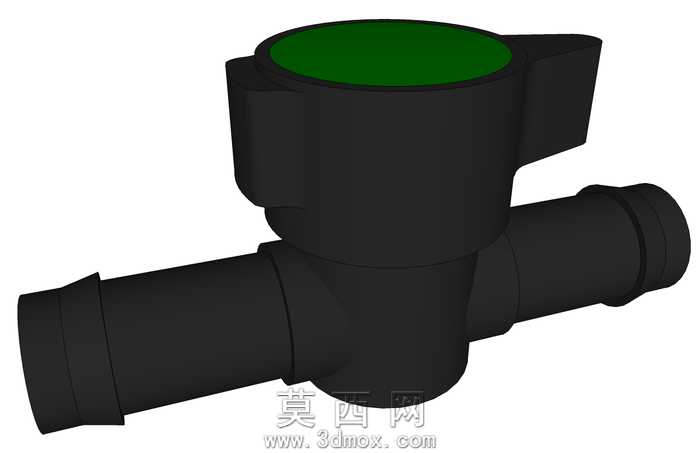

本模型为15毫米规格的Antelco塑料直通阀门三维设计成果，建模阶段以实际民用灌溉类塑料阀门的实物测绘尺寸为基准，在三维建模环境中首先搭建阀体的核心基准坐标系，优先完成中部阀腔的主体结构建模，阀腔采用等壁厚回转体结构设计，匹配塑料注塑成型的工艺要求，避免出现壁厚突变导致的注塑缺陷。随后完成两侧插接式管路接口的建模，接口外壁设计有多道环形防滑倒刺结构，该结构在建模时通过环形阵列切除特征实现，每道倒刺的倾斜角度、凸起高度均参考实物参数设置，可保障与塑料输水软管连接后的密封性能与防脱性能。顶部的手动旋拧操作翼采用对称式双凸耳结构，建模时通过对称拉伸特征完成，翼片边缘做了圆弧过渡处理，既符合注塑件的脱模要求，也能提升手动操作时的握持舒适度，避免棱角划伤使用者。阀腔顶部的密封端盖采用独立特征建模，与阀腔主体的配合位置设计有嵌入式密封槽结构，可匹配橡胶密封圈实现阀腔的静密封。材质渲染阶段，阀体主体赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟PP塑料的微磨砂表面质感，还原塑料阀门的真实外观；顶部密封端盖赋予深绿色半硬质塑料材质，与黑色阀体形成清晰的视觉区分，便于识别阀门的操作端与密封端；接口处的倒刺结构通过细微的法线纹理调整，还原注塑件成型后的细微合模线质感，提升模型的真实度。结构设计上采用直通式流道布局，流道内壁做光滑过渡处理，可降低流体通过阀门时的阻力，适配低压输水场景的使用需求；整体模型的所有特征均做了参数化关联，可通过调整核心尺寸参数快速衍生不同通径规格的同系列阀门模型，适配不同的管路设计需求。建模过程中对所有转角位置均做了圆角处理，完全符合塑料注塑件的工艺设计规范，不存在尖锐棱角、壁厚不均等不符合生产实际的结构问题，可直接用于产品展示、管路系统装配模拟、3D打印样件验证等场景。
