波拉德20mm口径正排式电机驱动泵

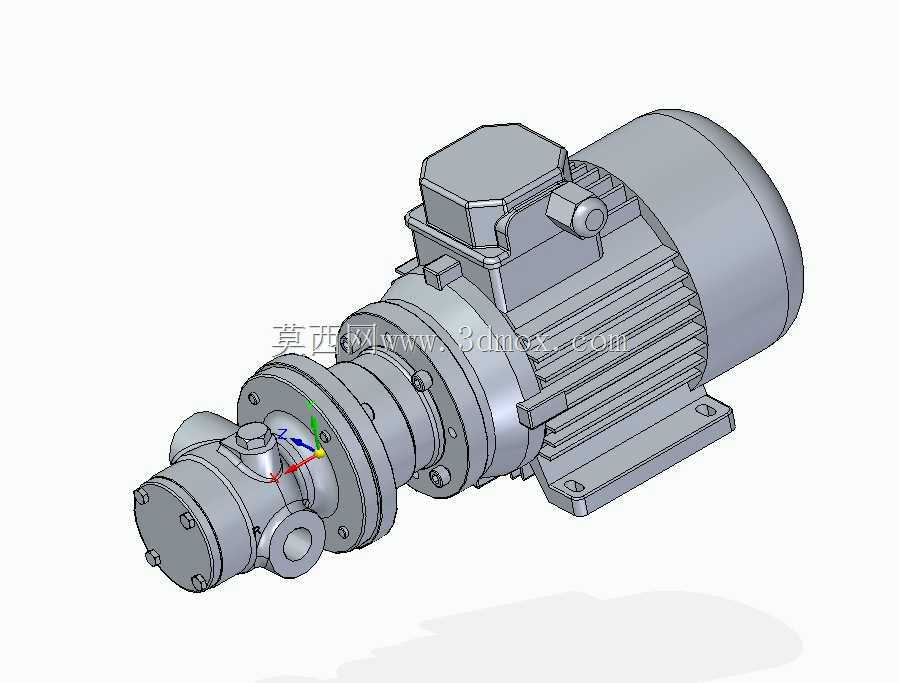

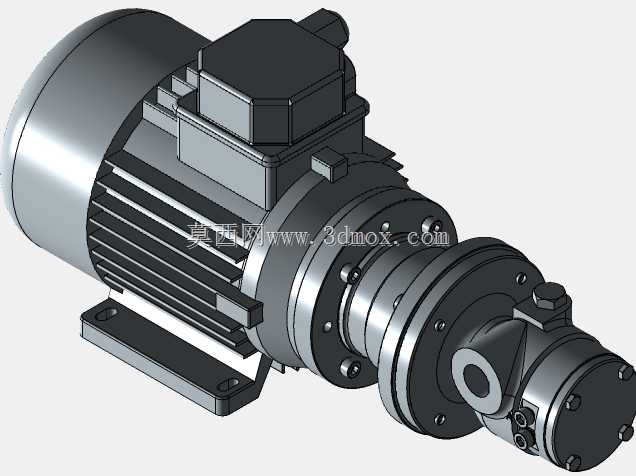

　　在中小型液压系统、润滑油路循环、低粘度流体定量输送的工况里，电机与泵体直连的集成式动力单元一直是选型时的高适配方案，这款直连结构的正排泵，刚好覆盖了多数中小流量工况的安装与使用需求。从结构设计逻辑来看，泵体与驱动电机采用法兰直装的同轴布局，没有额外的联轴器过渡结构，既压缩了整体安装的轴向尺寸，也避免了联轴器安装对中偏差带来的振动、轴承偏磨问题，这种设计思路在紧凑型液压站、机床润滑系统、小型燃油输送单元里非常实用，不需要单独预留电机与泵的对接安装空间，也省去了联轴器选型、对中调试的工序。

　　泵体的入口与出口通径均为20mm，这个通径规格适配常规的低压流体管路，在额定转速下可以匹配每分钟十升级别的流量输出，正排泵的结构特性决定了它的输出流量稳定性好，不会因为出口端的压力小幅波动出现明显的流量脉动，适合对流量稳定性有要求的定量供油、定量输送场景，比如机床主轴的润滑油路供油，就需要稳定的流量来保证摩擦副的润滑油膜厚度稳定，避免出现供油不足导致的主轴烧损，或是流量过大造成的润滑油浪费、油路渗漏问题。

　　安装底座采用电机端与泵体端一体化的铸铁安装脚，底座上预留的安装孔位可以直接通过螺栓固定在设备的安装基面或者液压站的油箱顶面上，安装基面的平面度要求控制在0.1mm每米范围内即可，不需要额外加工高精度的安装平台，降低了现场安装的加工成本。电机部分采用标准的三相异步电机结构，外壳的散热筋沿轴向均匀分布，在连续运行的工况下可以通过自然风冷保证绕组温度在允许范围内，接线盒设置在电机壳体的顶部位置，接线时可以从正面或者侧面进线，适配不同方向的布线需求，不需要额外调整电机的安装角度。泵体部分的连接法兰与电机端盖采用止口定位，止口的配合公差选H7/h6的间隙配合，既可以保证装配时的同轴度，也方便后期维护时的拆装更换，不需要做复杂的对中调整。泵体的进出油口采用内螺纹连接结构，和20mm通径的标准液压管、输油软管可以直接对接，不需要额外加装转换接头，减少了管路的泄漏点。在实际应用场景里，这类直连正排泵常被用在小型液压站的动力源，为小型油缸、液压夹具提供压力油，也可以用在设备的集中润滑系统里，为各个润滑点定量输送润滑油，还可以用在小型燃油输送、低粘度化工介质的定量输送场景，只要介质的粘度在泵的允许范围内，都可以稳定运行。

　　设计建模的时候，需要重点关注电机轴与泵轴的连接强度，因为直连结构下泵的负载直接作用在电机输出轴上，需要校核电机轴的抗扭强度，避免过载情况下出现轴断裂的问题；同时要注意泵体密封件的安装槽尺寸，保证密封件压缩量在合理范围，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现介质渗漏。另外，安装脚的位置需要做加强筋处理，因为泵运行时的振动会通过安装脚传递到安装基面，加强筋可以提升底座的刚性，降低运行时的共振风险。从外形边界来看，整个单元的径向最大尺寸是电机外壳的直径，轴向尺寸从电机后端盖到泵体前端盖的长度控制得非常紧凑，在空间受限的设备内部安装时，只需要预留出电机接线的操作空间、泵体进出口的管路连接空间即可，不需要预留额外的联轴器维护空间，非常适合集成在紧凑型设备内部。
