活塞式微型真空气动元件结构设计

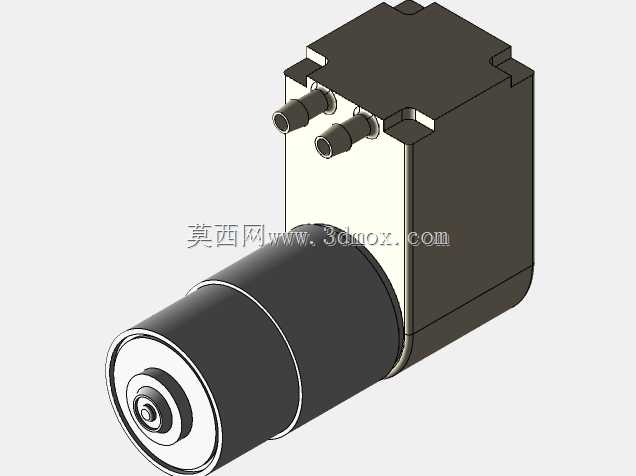

　　实际选型应用中，这类泵的安装边界需要重点关注两个方向的尺寸：一是电机段的圆柱外径，在做安装抱箍或者卡槽设计时，需要预留0.2-0.5mm的装配间隙，避免过盈挤压导致电机壳体变形影响转子转动；二是泵腔段的方形壳体尺寸，底部的两个固定凸台是主要的安装受力点，设计安装座时需要对应凸台位置做定位柱，同时要注意泵体侧面的气嘴接口位置，预留足够的气管插拔空间，避免气管弯折后影响气路通流能力。从功能特性上看，活塞式的结构相比膜片式微型泵，能够提供更高的负压输出能力，在需要持续保持一定真空度的吸附、抽气场景中，工作稳定性更强，比如小型自动化设备里的小件吸附搬运、便携美容仪器的负压吸附功能、环境检测设备的气体采样抽气，都能适配这类泵的工作参数范围。在小型医疗设备、实验室分析仪器、便携气体采样装置这类对安装空间有严格限制的场景里，传统体积偏大的真空发生装置往往无法适配，这类活塞式微型真空泵的设计初衷，就是为了在紧凑安装边界下提供稳定的负压输出。从结构布局来看，这款泵采用驱动电机与泵腔直连的卧式排布，驱动段采用常规直流有刷电机的壳体结构，输出端通过偏心传动结构连接活塞组件，将电机的旋转运动转化为活塞在泵腔内的往复直线运动，配合单向阀组完成气体的吸入与排出动作，整体没有额外的传动冗余结构，尽可能压缩了整机的轴向与径向尺寸。

　　设计过程中，泵腔部分的密封结构是核心要点，活塞与腔壁之间的密封件需要兼顾运动耐磨性与密封性能，既要减少往复运动的摩擦阻力降低电机负载，也要避免内部气体泄漏导致负压不足；进出气位置的单向阀片采用薄型弹性材料，开合行程控制在极小范围内，既可以保证气体单向流通的响应速度，也能减少阀片往复运动的疲劳损耗，延长泵的连续工作寿命。在做整机结构集成时，还需要考虑泵工作时的振动传递问题，因为电机带偏心结构往复运动，工作时会产生小幅高频振动，安装时可以在固定凸台与安装座之间增加薄型橡胶减震垫，阻断振动向设备主机结构传递，避免影响设备上其他精密传感元件的工作精度。

　　气路连接部分，侧置的气嘴采用直插式结构，适配常规的软质气管，装配时不需要额外的紧固件，只需要将气管插到底即可完成密封，在小流量气路系统中可以大幅提升装配效率。从结构建模的角度来看，这款泵的模型还原了实际产品的所有装配细节：电机段的壳体台阶、输出轴的连接结构、泵腔壳体的合模缝位置、固定螺丝的沉孔结构、气嘴的插接尺寸都按照实际实物比例绘制，在做设备整体装配干涉检查时，可以直接调用模型进行布局验证，不需要反复测量实物尺寸调整安装位置。对于需要做小型气路系统开发的结构工程师来说，这类微型泵的三维模型可以直接导入装配体，提前确认安装空间、气路走向、固定方式的合理性，减少打样阶段的结构修改次数。

　　另外在设计配套的驱动电路时，也可以结合泵的实际工作电流参数预留足够的驱动余量，因为泵在启动瞬间和达到最大负压时的电流会比空载运行时高，结构设计时也可以提前在泵体周边预留走线空间，避免导线与泵体运动部分或者发热部分接触，提升整机的运行可靠性。这类微型泵因为体积小、重量轻，也常被用在便携类设备中，这时候安装固定的可靠性就需要额外关注，除了底部的螺丝固定之外，也可以在电机段增加辅助固定的卡扣结构，避免设备移动过程中泵体松动产生异响或者气路脱落。泵体的外壳采用耐磨工程塑料材质，建模时也还原了塑料壳体的壁厚均匀性，符合注塑生产的工艺要求，对于想要参考这类微型泵结构做自主开发的设计人员来说，模型的内部腔体结构、传动连接位置的尺寸关系也具备参考价值，可以快速理解活塞式微型真空泵的工作原理与结构排布逻辑，缩短同类产品的开发周期。
