轴流转桨式卡普兰水轮机转轮结构设计

　　在低水头大流量的水力发电场景中，轴流转桨式水轮机的核心做功部件就是转轮，其结构设计直接决定了整个机组的水能利用效率与运行稳定性，卡普兰型转桨结构是这类应用场景下经过长期工程验证的成熟构型。从实际运行工况来看，这类转轮主要适配水头在3-80米区间的径流式水电站、潮汐电站以及部分低水头引水式电站，过流通道内的水流沿轴向进入转轮区域，推动叶片带动主轴旋转完成水能到旋转机械能的转换，和混流式转轮相比，其转桨结构可以根据不同水头、负荷的变化调整叶片安放角度，始终保持较高的水力效率，避免低负荷工况下出现严重的脱流、振动问题。

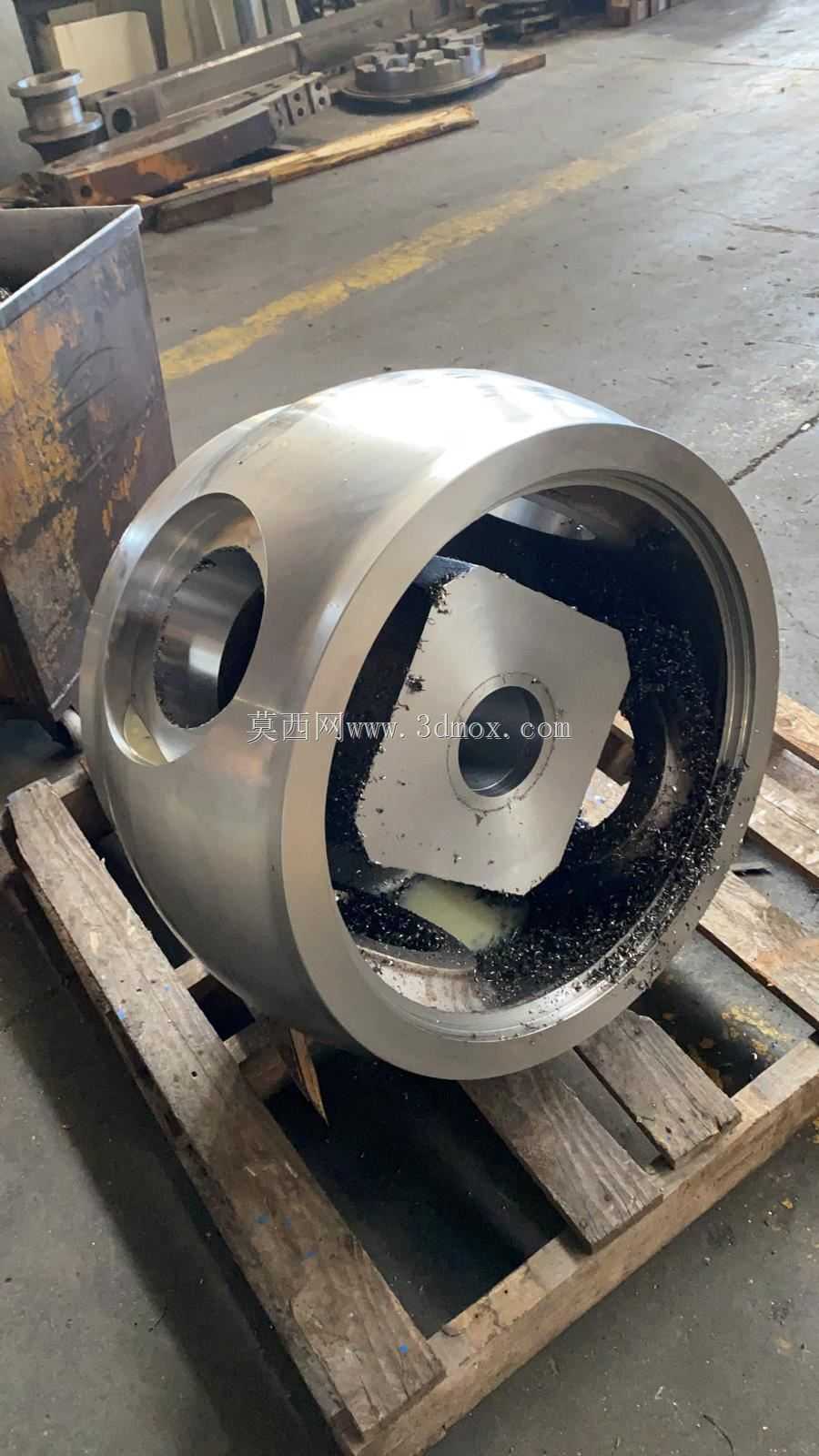

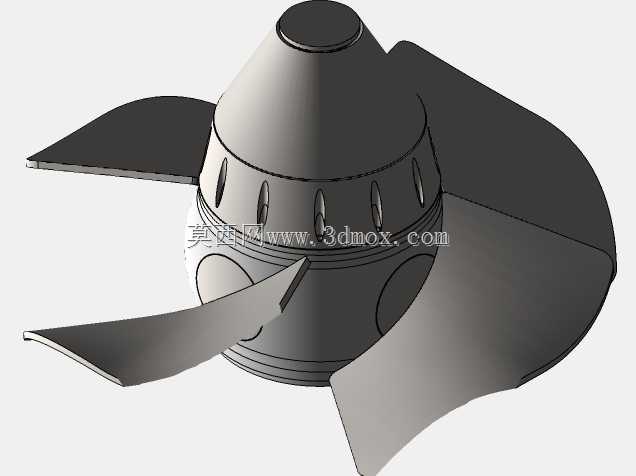

　　从结构设计逻辑来看，整个转轮分为轮毂体、叶片、泄水锥三个核心部分，轮毂体作为承载叶片的核心基体，内部需要布置叶片转动的操作机构、枢轴密封结构，因此轮毂的外形采用流线型回转体设计，最大直径处需要匹配叶片根部的安装空间，同时要控制轮毂比在合理区间——轮毂比过大则会挤占过流面积，降低单位流量的过流能力，轮毂比过小则内部没有足够空间布置转桨操作的传动构件，一般这类低水头大流量转轮的轮毂比控制在0.35-0.45区间，具体数值需要结合电站的额定水头、设计流量做匹配调整。叶片采用空间扭曲翼型设计，从根部到叶尖的翼型弦长、安放角、厚度都呈连续变化，根部厚度最大以满足枢轴安装的强度要求，叶尖处厚度最小以减少叶尖间隙的漏水损失，叶片数一般为4-6片，本结构采用4叶片布局，在保证过流能力的同时兼顾结构刚度，叶片型线的设计需要经过全流道的水力仿真验证，确保不同叶片转角下的压力分布均匀，避免局部空化区域的产生。

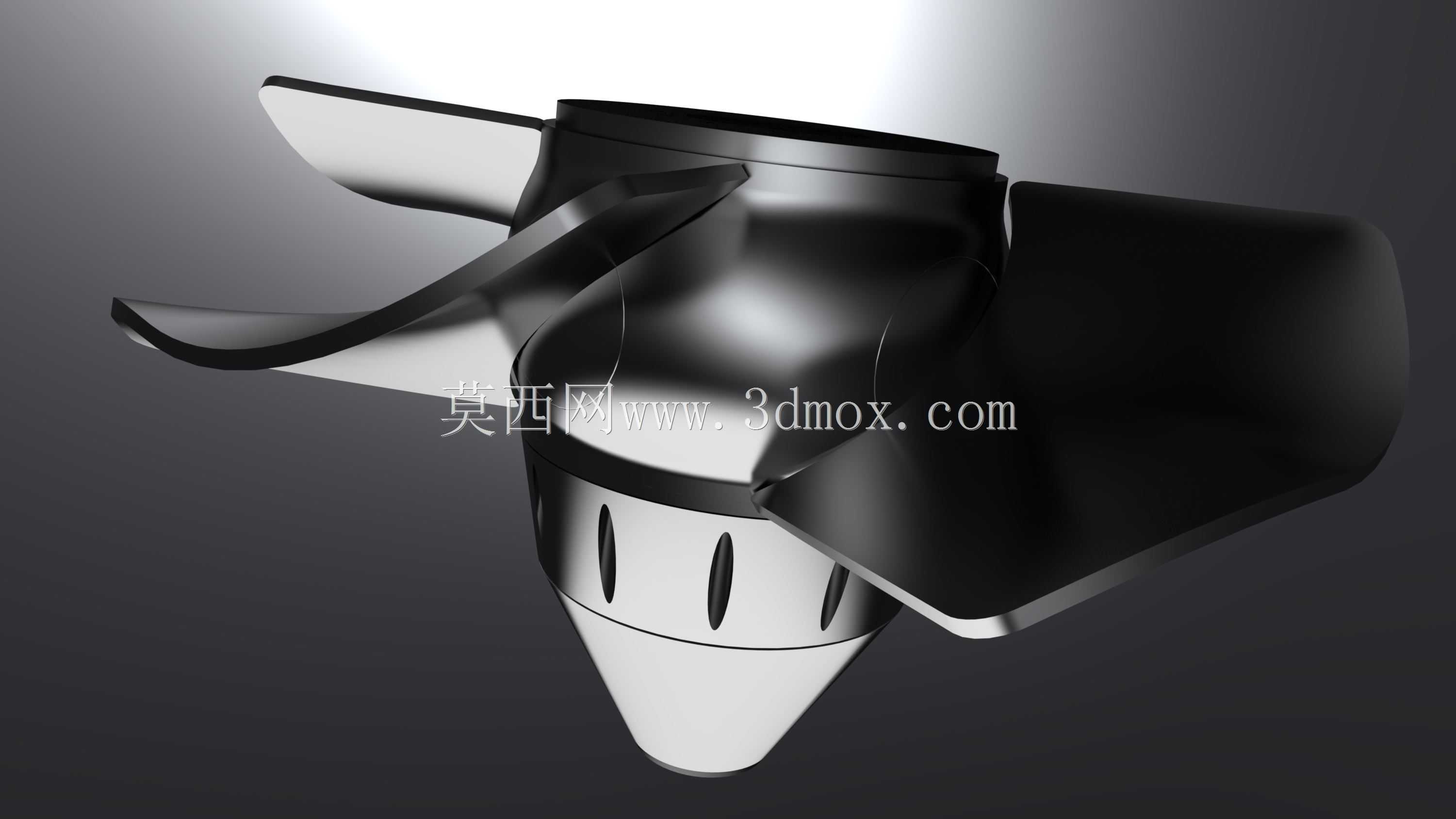

　　泄水锥安装在轮毂体的下端，采用光滑的锥形回转结构，作用是引导经过叶片做功后的水流平顺地汇入尾水管，减少水流在轮毂后方的脱流、漩涡损失，锥角的设计需要匹配尾水管的进口直径，锥度过大会导致水流扩散过快产生漩涡，锥度过小则会增加转轮整体的轴向长度，提高主轴的悬臂长度影响运行稳定性，一般泄水锥的半锥角控制在12-18度区间，锥面和轮毂下端采用光滑圆弧过渡，避免出现台阶造成的局部流道突变。

　　从安装边界来看，转轮上端通过法兰和水轮机主轴连接，连接法兰的螺栓孔分布圆直径、止口尺寸需要和主轴端的法兰完全匹配，安装时需要保证转轮的回转中心和主轴轴线的同轴度误差控制在0.05mm/m以内，避免运行时出现偏心振动；叶片外缘和转轮室之间的间隙需要均匀分布，单侧间隙值一般为转轮直径的0.1%-0.15%，间隙过大会增加容积损失降低效率，间隙过小则容易在机组抬机、振动时出现叶片和转轮室的碰磨故障。叶片枢轴和轮毂之间的密封结构需要承受流道内的水压，避免压力水进入轮毂内部锈蚀操作机构，设计时一般采用多层组合密封，同时在轮毂内部设置漏油排水通道，避免操作油泄漏进入流道污染水体。

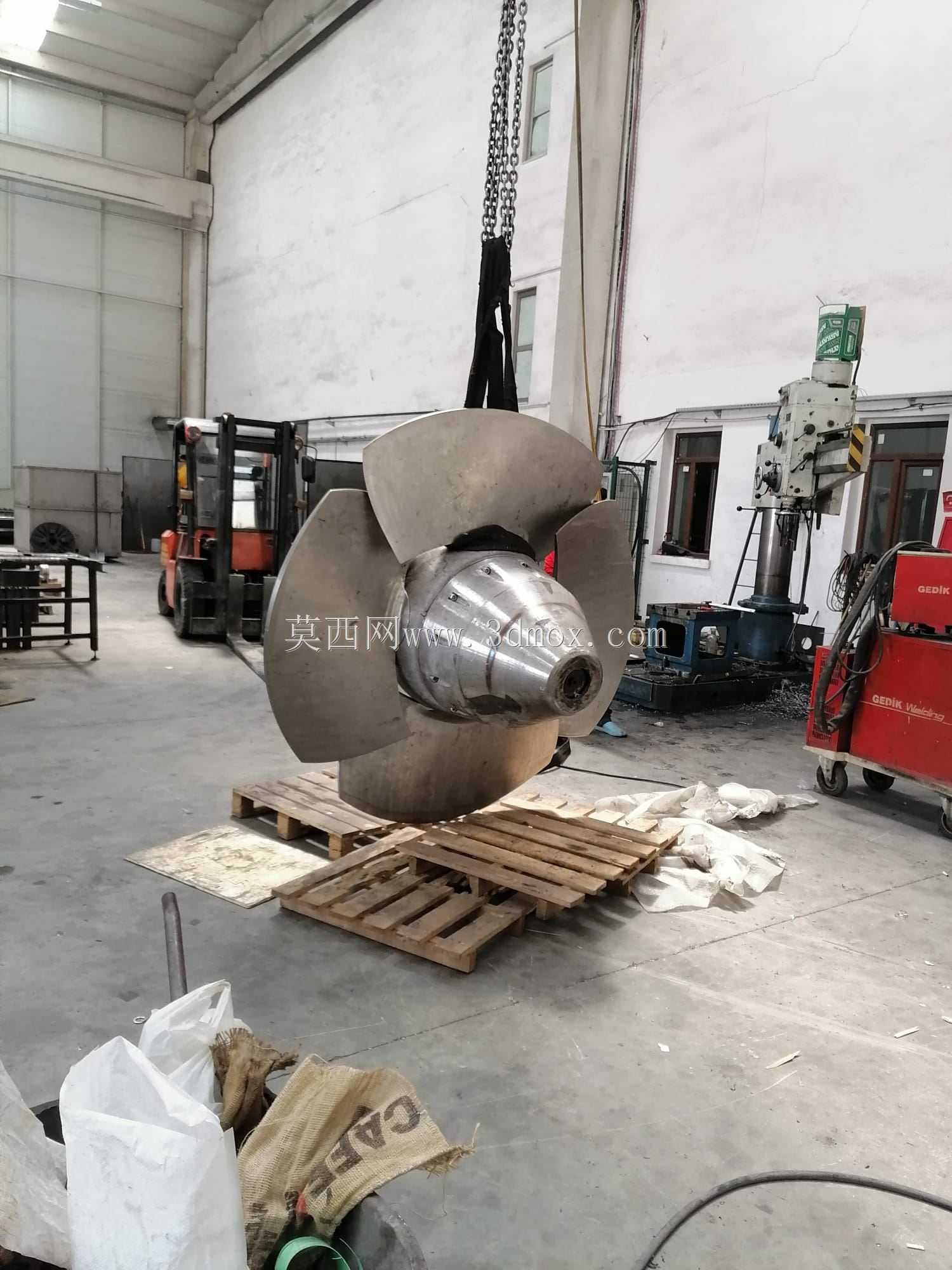

　　在实际选型适配时，需要根据电站的设计水头、额定流量确定转轮的标称直径，转轮直径直接决定了机组的出力大小，直径越大则过流能力越强，相同水头下的出力越高，但对应的制造成本、安装难度也会同步提升。转桨机构的操作力计算需要考虑不同工况下叶片表面的水压力分布，确保在最大水头、最大叶片转角下操作机构有足够的力矩驱动叶片转动，避免出现卡涩无法调整角度的问题。叶片的材质一般采用不锈钢铸造，表面经过打磨抛光降低粗糙度，减少水力摩擦损失同时提升抗空化腐蚀能力，轮毂体则采用铸钢或焊接结构，经过时效处理消除内应力，避免长期运行出现变形影响叶片转动灵活性。整个转轮组装完成后需要做静平衡、动平衡试验，平衡精度等级需要达到G6.3以上，确保高速旋转时的振动值在规范允许范围内。
