三档位凸轮式转换开关三维结构

　　这款三档位转换开关的三维结构，完整还原了面板安装式低压控制元件的装配逻辑，拆解状态下可以清晰看到操作机构、触头基座、安装面板三个核心模块的配合关系，适合电气柜设计、低压配电选型阶段的结构校核使用。从实际应用场景来看，这类开关多用于小型机床控制回路的电源切换、手动/自动模式转换，或是小型工业设备的档位选择，额定工作电压覆盖660V等级，额定工作电流20A，能够满足常规中小功率负载的通断需求，两相接点的配置适配单相回路或者两相控制线路的使用要求，CE认证的结构设计符合出口类工业设备的电气安全规范。

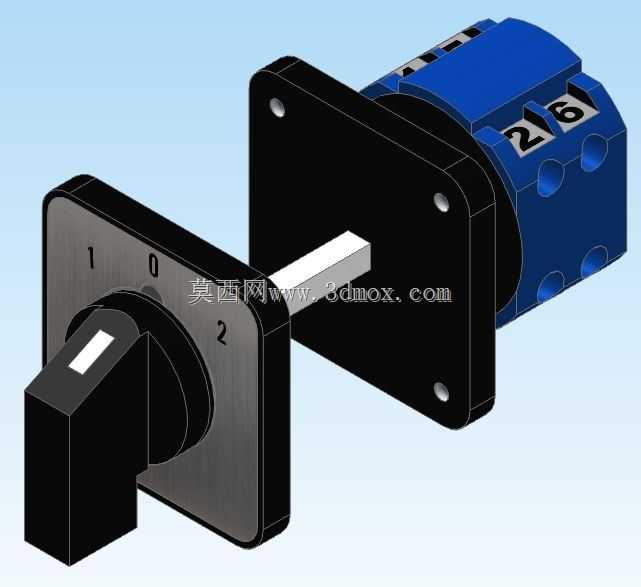

　　从结构设计思路来看，操作端采用方形拨动手柄，手柄表面设置凸起的指示条，配合面板上蚀刻的0、1、2三个档位标识，操作人员可以快速识别当前开关所处的工作位置，避免误操作。面板采用方形法兰安装结构，四个角设置沉头安装孔，安装时可以从面板正面拧入固定螺丝，不需要在柜体背部预留过多操作空间，适配厚度1.5-3mm的冷轧钢电气柜面板，安装开孔为标准方形尺寸，和市面同规格转换开关的开孔尺寸兼容，替换原有器件时不需要重新扩孔或者修改柜体结构。

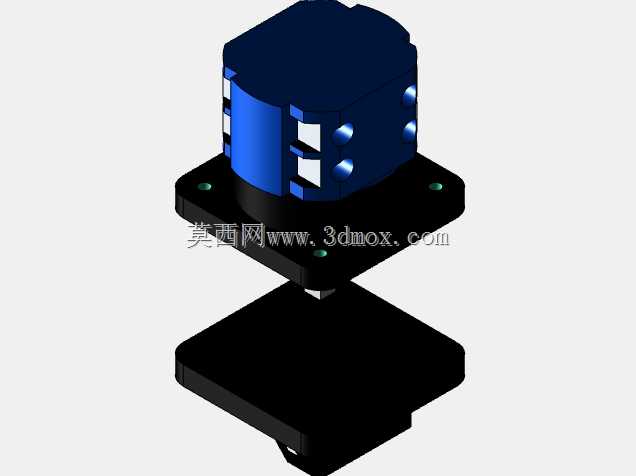

　　触头基座部分采用蓝色绝缘工程塑料材质，基座上设置多组静触头安装位，内部的凸轮结构随转轴转动时，会推动动触头完成通断动作，拆解状态下可以看到转轴和操作手柄的连接方式为方形轴插接，方形轴的配合可以避免手柄转动时出现打滑空程，保证档位切换的位置精度。基座背部预留标准的接线端子安装位，端子处设置防触电挡板，接线完成后可以避免人手误触带电部位，基座侧面的定位凸台可以和安装面板背部的定位槽配合，防止开关拧紧固定螺丝时出现跟转，提升安装效率。

　　从安装边界尺寸来看，操作面板突出柜体表面的高度控制在合理范围，不会因为手柄过长影响柜门外的操作空间，手柄转动的最大角度覆盖三个档位的行程，转动到极限位置时不会和柜体表面的其他元件产生干涉。触头基座在柜体内部的深度尺寸紧凑，适合安装在布线空间有限的小型壁挂式控制箱内，基座上的散热凹槽可以在开关带载工作时辅助散发触头接触产生的热量，降低长期工作时的温升，提升触点使用寿命。

　　建模过程中对各个零件的配合公差做了还原，比如转轴和面板轴孔的间隙、凸轮和动触头的接触行程、安装孔的沉头深度都按照实际产品的尺寸比例设置，导入装配环境后可以直接用于电气柜的布局干涉检查，也可以用于生成爆炸图指导一线装配人员完成开关的组装接线。开关的档位切换手感通过结构间隙的设置体现，0档位为断开位置，1、2档位分别对应两路回路的接通状态，切换时的定位手感清晰，不会出现档位停在中间位置导致的触头接触不良问题。
