小型推拉式微型电磁阀结构设计

　　这款微型推拉式电磁阀，是针对小空间气路、液路通断控制场景开发的直动式阀件，在桌面级小型自动化设备、便携式医疗分析仪器、微型气动执行机构配套、小型喷墨打印设备墨路控制、家用智能小家电流体通断场景中有着极高的适配性，尤其适合安装空间局促、驱动功率受限的紧凑型设备布局需求。

　　从实际功能逻辑来看，该阀采用直动式电磁驱动结构，内置线圈通电后产生电磁吸力，带动内部衔铁做轴向直线运动，直接驱动阀芯完成气路或液路的通断切换，无需额外先导压力驱动，即便在低压、零压差工况下也能可靠动作，响应速度快，动作行程短，适合频繁通断的工作工况。阀的输出端为金属推杆结构，既可以直接驱动外接的小型阀芯完成流道切换，也可以作为小型直线执行元件，推动轻载的机械结构完成简单的往复动作，适配场景灵活。

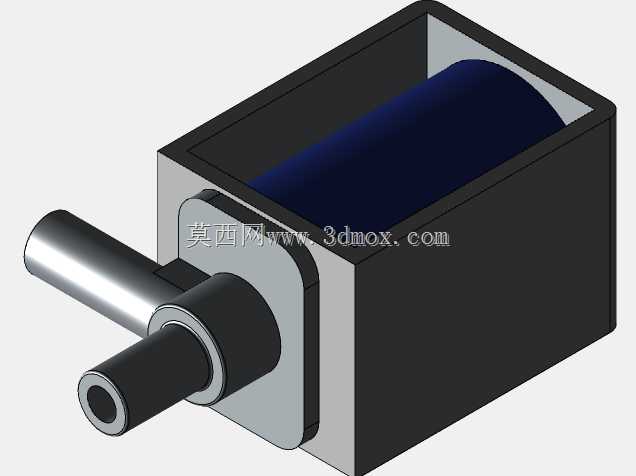

　　设计过程中优先考虑了紧凑型安装的边界约束，整体外形为长方体结构，三个方向的外形尺寸分别为47毫米、29毫米、20毫米，没有突出的不规则结构，安装时可以直接贴靠设备内壁或者相邻元件布置，不需要预留过多的避让空间。阀的流体接口外径为5.5毫米，可以直接匹配内径5毫米的气动软管、输液软管，采用快插或者卡箍连接即可完成管路装配，不需要额外加工转接接头，降低了配套安装的加工成本。线圈部分完全封装在方形外壳内部，外壳采用硬质绝缘材质，既可以对内部线圈起到防护作用，避免装配过程中磕碰损伤漆包线，也能起到一定的电磁屏蔽效果，减少线圈通电时对周边微弱电信号的干扰，适配带有精密传感模块的小型设备使用。

　　结构细节上，推杆与阀体之间设置了耐磨导向衬套，既可以保证推杆往复运动的同轴度，避免推杆偏磨导致的卡滞问题，也能减少运动过程中的摩擦阻力，降低线圈的驱动功率需求，同时衬套材质具备自润滑特性，长期往复动作也不会出现明显的磨损，保证阀的使用寿命。阀体与线圈外壳之间设置了定位止口，装配时可以直接扣合定位，不需要反复调整同轴度，适合批量装配生产。出线端从阀体侧方引出，不会额外增加轴向的安装长度，布线时可以顺着设备侧壁走线，避免线材弯折干涉。

　　在选型适配层面，这款阀的小尺寸特性决定了它更适合小流量的流体控制场景，通径设计匹配小口径管路，流通能力可以满足小型气路的气缸驱动、微量液体的定量输送需求，不适合大流量、高压力的工业主管路使用。安装时可以采用侧面粘接、螺丝固定或者卡箍抱紧的方式，不需要专门设计复杂的安装支架，进一步压缩整体占用空间。建模过程中对所有配合面都做了公差匹配设计，导向衬套与阀体的配合采用过渡配合，推杆与衬套的配合采用间隙配合，既保证运动顺畅，又不会出现过大的间隙导致流体泄漏或者动作偏斜，线圈的绕线空间也做了合理预留，在保证足够电磁吸力的前提下，尽可能压缩了线圈的体积，避免整体尺寸冗余。

　　实际应用中，这类微型电磁阀经常被布置在设备的内部夹层、操作面板后侧等空间极其紧张的位置，因此设计时特意将所有棱角做了小倒角处理，既避免装配时划伤操作人员或者线材，也不会因为尖锐棱角在设备内部刮伤其他元件的绝缘层。阀的动作行程控制在合理范围内，既保证足够的流道开启开度，又不会因为行程过长导致线圈功耗增加、动作响应变慢，匹配常规的低压直流供电即可可靠驱动，不需要专门的大功率驱动电路，适配小型设备的供电系统设计。
