净水器用进水控制常闭电磁阀结构

　　这款电磁阀主要面向家用净水设备、小型商用直饮机的水路通断控制场景，也可适配小型水族供水系统、小型自动化灌溉装置的低压水路控制需求，核心作用是接收电控信号完成水路的导通与截断，替代传统手动球阀实现自动化水路管控。从实际使用场景来看，这类阀件大多安装在净水设备的进水端，前端对接市政自来水管路，后端连接PP棉滤芯前置过滤仓，日常待机状态下保持常闭截断水路，当设备触发制水、冲洗滤芯等指令时，阀件接收电信号开启，让自来水在供水压力作用下流入设备内部处理流程。

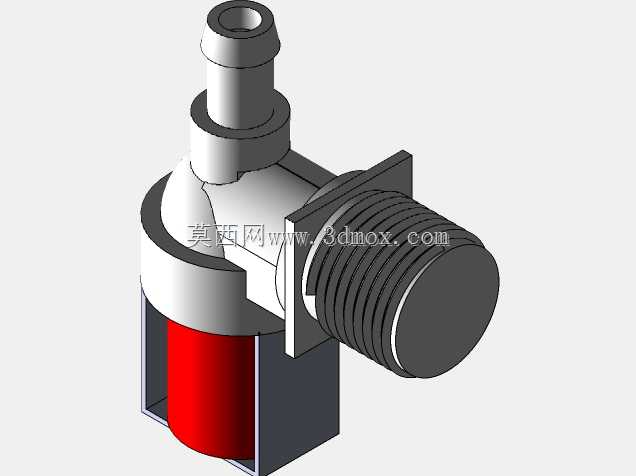

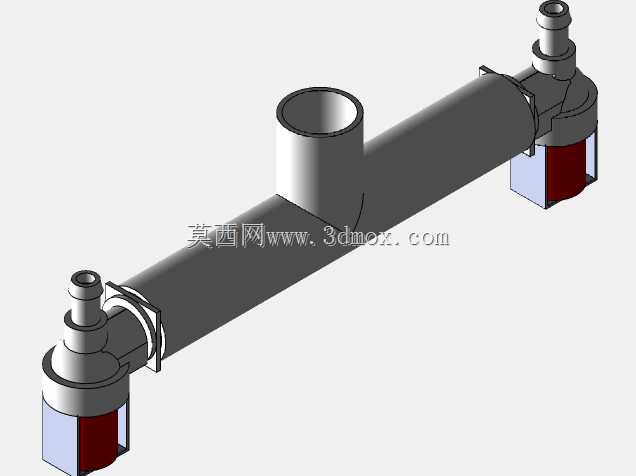

　　从功能特性来看，这款阀采用电磁驱动的直动式结构，适配5V直流供电，工作电流2A，驱动逻辑简单，可直接对接Arduino等开源控制板、小型PLC的IO输出端口，不需要额外配置大功率驱动模块，对于DIY净水装置、小型智能供水项目的开发者来说，接线调试门槛很低。和常规大口径工业电磁阀不同，这款阀的通流口径针对小流量净水场景优化，不需要大流量通径带来的大驱动功率，在满足家用净水设备0.5-2L/min的通水流量需求前提下，尽可能缩小了整体体积，适配净水设备内部紧凑的安装空间。结构上做了进出水接口的差异化设计，上端采用宝塔式出水接头，可直接匹配8mm内径的食品级PE软管，安装时不需要额外缠绕生料带，直接把软管插到底再用管卡锁紧即可实现密封，避免管路接头漏水；侧端采用外螺纹进水接口，可对接标准4分外丝的墙面进水角阀，或者净水设备内置的内丝管路接头，螺纹段长度经过核算，安装时搭配硅胶密封圈即可实现端面密封，不会因为螺纹拧入深度不足出现密封失效问题。

　　设计思路上优先考虑了净水场景的使用可靠性，阀体内的过流部件采用食品级耐水塑料材质，不会长期泡在水中析出有害物质，也不会出现金属阀件长期使用生锈污染水质的问题；电磁线圈部分做了密封隔水处理，和下部的水路腔体完全隔离，就算管路出现少量冷凝水也不会渗入线圈部分造成短路。阀体下部的电磁驱动模块采用方形结构，安装时可直接卡在设备内部的塑料安装卡槽里，不需要额外设计复杂的固定支架，侧面预留的安装法兰边带两个固定孔，需要硬固定的场景下可以用M3螺丝直接锁在设备安装板上，固定方式灵活。

　　从安装边界尺寸来看，这款阀整体轴向长度从进水螺纹端面到出水宝塔接头顶端控制在70mm以内，阀体最大直径不超过35mm，下部电磁模块的方形截面尺寸为30mm*25mm，安装时只需要预留出前后10mm的管路插拔空间、侧面20mm的接线空间即可，不会占用过多设备内部空间。需要注意的是，这款阀属于压力驱动型阀件，开启时需要进水端保持至少0.02MPa的静水压力才能让水流正常通过，不能用于自吸式无压供水场景，选型时如果是从敞开水箱抽水的工况，需要搭配自吸泵提供基础进水压力才能正常工作。建模过程中对阀件的所有配合公差做了还原，螺纹部分采用标准G1/4管螺纹参数，宝塔接头的卡槽尺寸和市售标准PE水管的卡紧尺寸完全匹配，电磁模块的安装孔位、接线端位置都按照实物1:1还原，不管是做净水设备的整机结构装配干涉检查，还是做管路布局模拟，都可以直接调用这个模型完成装配验证，不需要再反复核对实物尺寸调整配合间隙。
