适配3D打印与CNC设备的通用步进电机结构

　　在桌面级FDM3D打印机、小型桌面CNC雕刻机这类轻载数控设备的传动系统搭建中，步进电机是核心的执行动力部件，其安装结构的适配性直接决定了设备传动精度、运行稳定性与后期维护的便捷度。这款步进电机的结构设计，完全围绕小型数控设备的实际安装场景展开，没有冗余的结构设计，所有特征都服务于快速安装、精准定位与稳定运行的实际需求。

　　从实际应用场景来看，这类步进电机多用于3D打印机的X/Y/Z轴进给传动、挤出机构送料驱动，也可适配小型CNC雕刻机的主轴进给、工作台移动传动，甚至可以移植到小型自动化送料机构、线性滑台模组的动力端作为驱动源，适配场景覆盖了绝大多数轻载数控运动的需求。设计之初就考虑到不同DIY玩家、小型设备厂商的安装公差问题，电机本体的安装法兰采用了标准的NEMA17安装孔位布局，四个安装孔的位置度公差控制在0.02mm以内，既可以直接适配市面上绝大多数标准的电机安装座、同步轮、联轴器，也能满足3D打印自制安装支架的公差容错需求，不会出现孔位错位无法安装的问题。

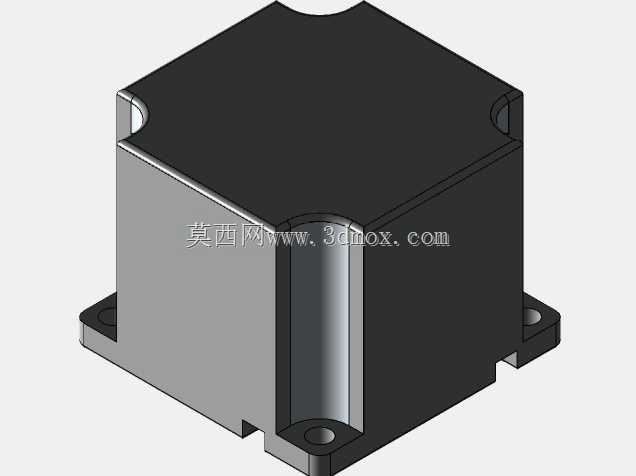

　　从结构功能特性来看，电机本体的外壳采用了方形切边设计，不同于传统圆形电机外壳的结构，方形外壳的平面可以更好地贴合安装支座的定位面，安装时不需要额外加工定位止口就能保证电机轴与传动方向的同轴度，降低安装调试的难度。电机尾部的出线端做了内凹的走线槽设计，设备布线时可以将电机线嵌入槽内，避免运动过程中拖链剐蹭导线造成绝缘层破损，也能减少线材外露带来的运动干涉风险。电机输出轴的轴径采用标准5mm尺寸，轴端做了D型切边，搭配紧定螺丝固定的同步轮、联轴器时，可以有效避免大加速度启停时出现轴与传动件打滑的问题，保证传动精度的一致性。

　　在安装边界的设计上，这款电机的整体外形尺寸控制在42mm42mm34mm的范围内，既保证了足够的输出扭矩满足轻载传动需求，又不会因为体积过大占用过多的设备安装空间，对于内部空间紧凑的桌面级设备来说，这个尺寸可以灵活布置在设备框架的各个位置，不需要额外加宽框架尺寸来避让电机本体。安装法兰的厚度设计为2mm，既保证了安装面的结构强度，在锁紧安装螺丝时不会出现法兰变形的问题，又不会因为法兰过厚导致电机轴伸出长度不足，适配不同厚度的安装板时，只需要调整安装螺丝的长度即可，不需要额外加装轴套来补偿轴伸长度。

　　设计思路上完全摒弃了工业级步进电机的冗余结构，针对桌面级设备的使用场景做了针对性优化：去掉了工业电机多余的接线盒结构，直接采用导线直出的方式，减少了整体占用空间；外壳的散热筋做了扁平化处理，既保留了足够的散热面积保证电机长时间运行不会过热，又不会因为散热筋突出导致安装时与周边结构产生干涉；电机端盖的固定螺丝采用内六角沉头设计，螺丝头完全沉入端盖平面内，安装时端盖平面可以完全贴合安装支座，不会因为螺丝头突出导致安装面出现间隙，影响定位精度。

　　实际选型使用时，这款结构的步进电机可以直接搭配2mm导程的T型丝杆、2GT同步带轮使用，在3D打印机的Z轴应用中，配合丝杆传动可以实现0.04mm的理论进给精度，完全满足FDM打印的层高精度需求；在CNC雕刻机的XY轴应用中，配合同步带传动可以实现最高300mm/s的移动速度，满足软质材料雕刻的进给速度要求。安装时不需要额外定制专用的连接配件，所有标准传动件都可以直接采购适配，大幅降低了设备搭建的配件成本与调试周期，对于DIY爱好者、小型设备开发团队来说，这种标准化的结构设计可以减少大量的定制化设计工作，缩短设备开发的周期。
