Duet3控制板3D打印安装支架结构设计

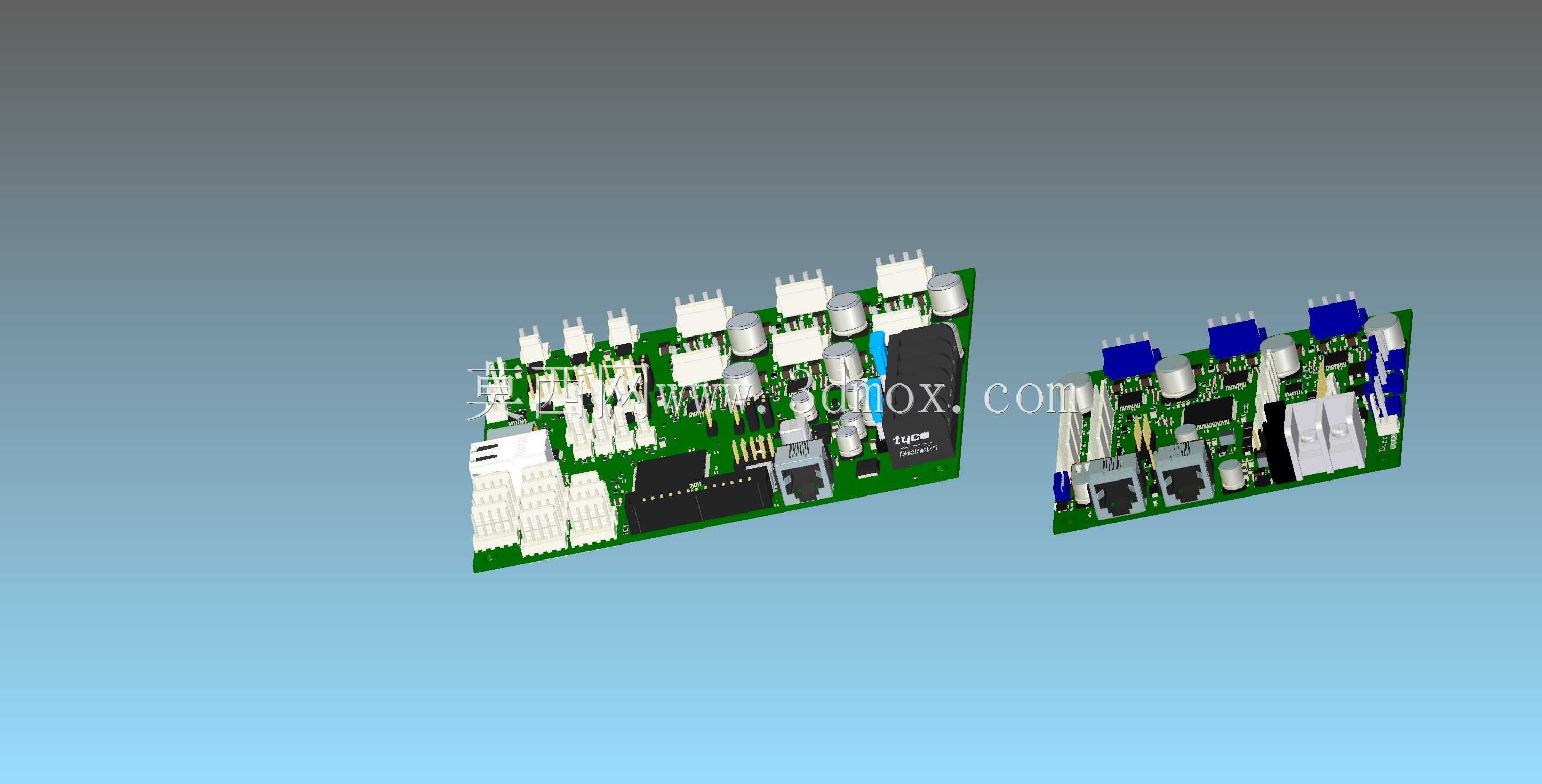

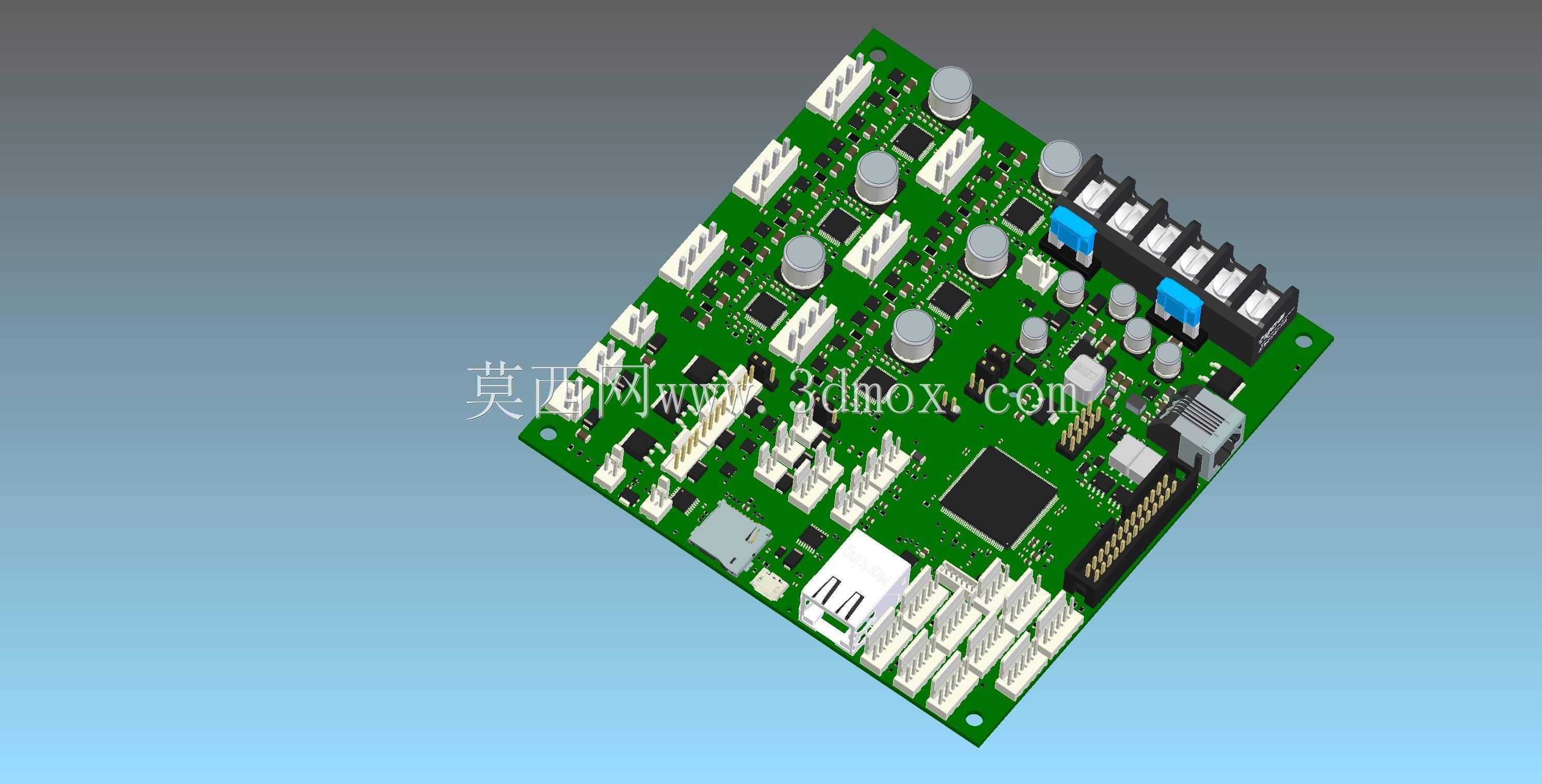

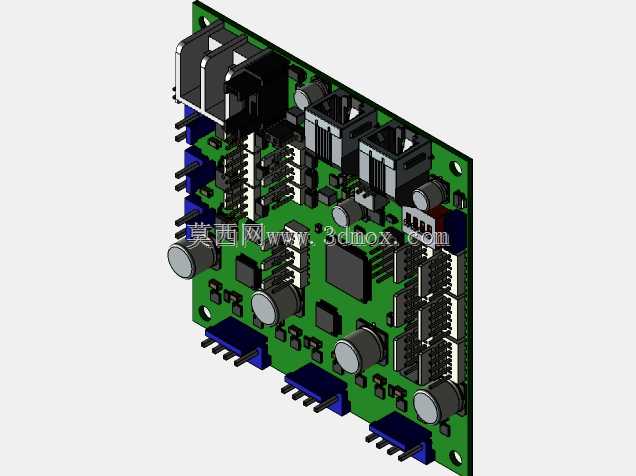

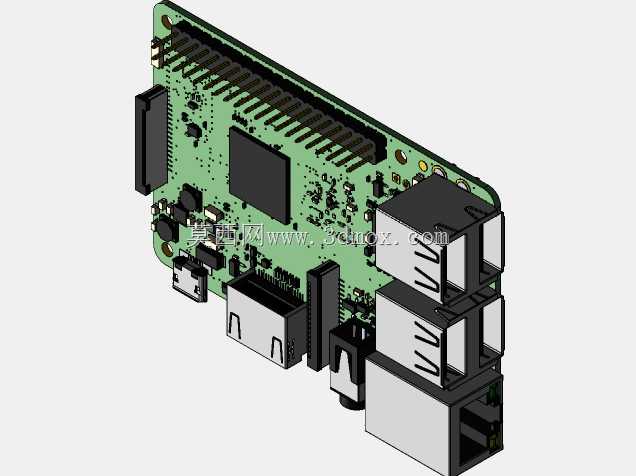

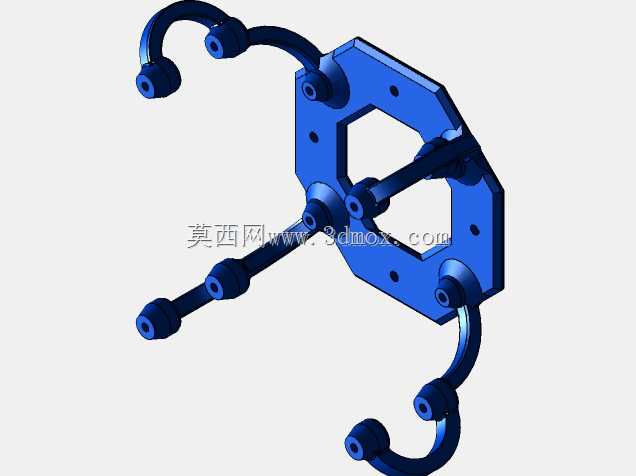

　　这套结构针对桌面级FDM3D打印机的电控系统集成需求设计，核心解决多块控制板堆叠安装时的走线混乱、散热受阻、维护拆装不便的实际问题，适配Duet3系列6HC主板搭配3HC扩展板的电控组合方案。整套安装结构采用3D打印工艺制作支撑构件，无需额外开模，可根据不同机型的电控仓尺寸快速调整安装位，适配17.78厘米规格的触控显示屏安装，屏幕可实现二重唱与倾斜角度调节，满足不同操作视角下的参数查看、触控操作需求。

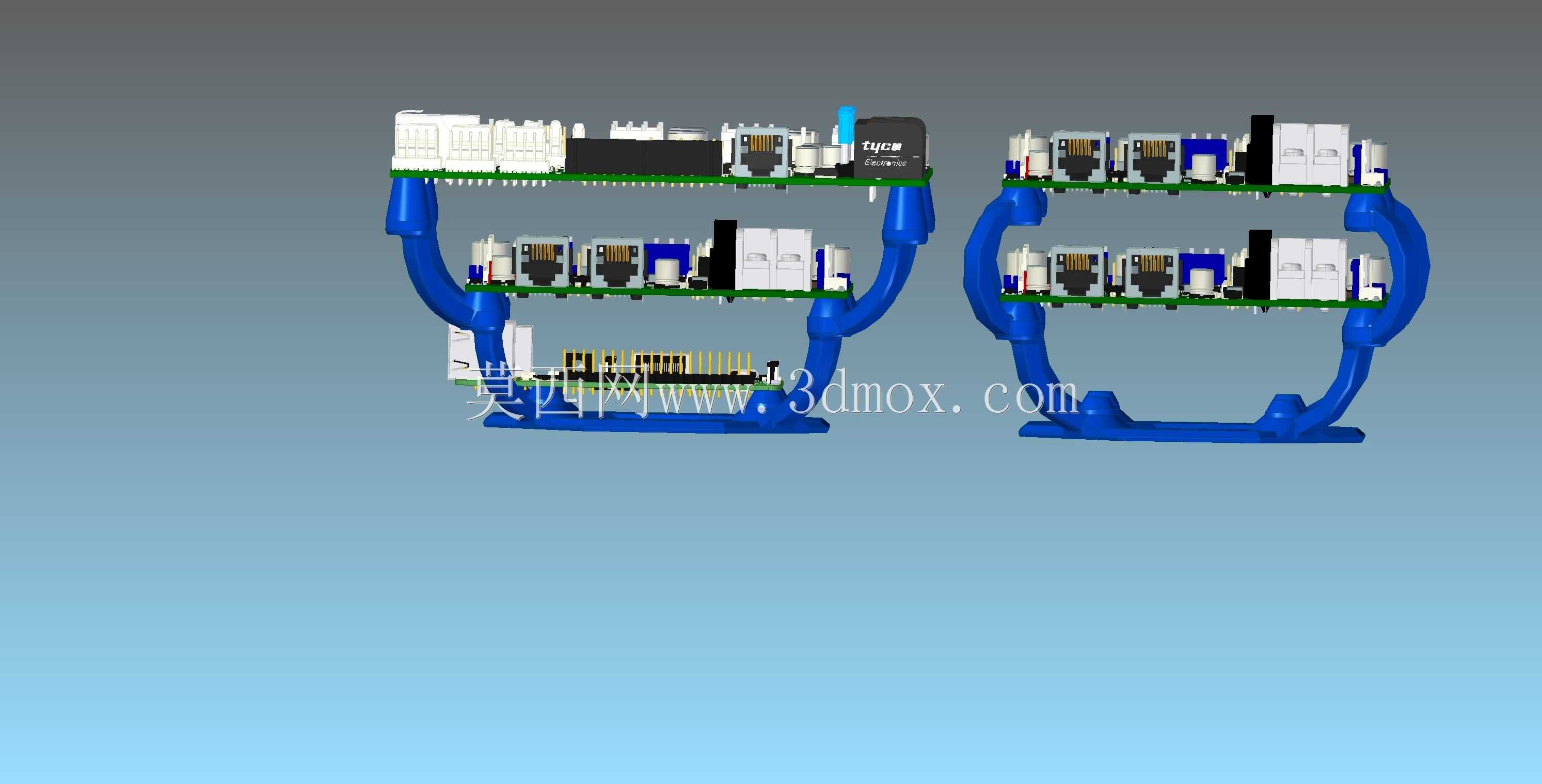

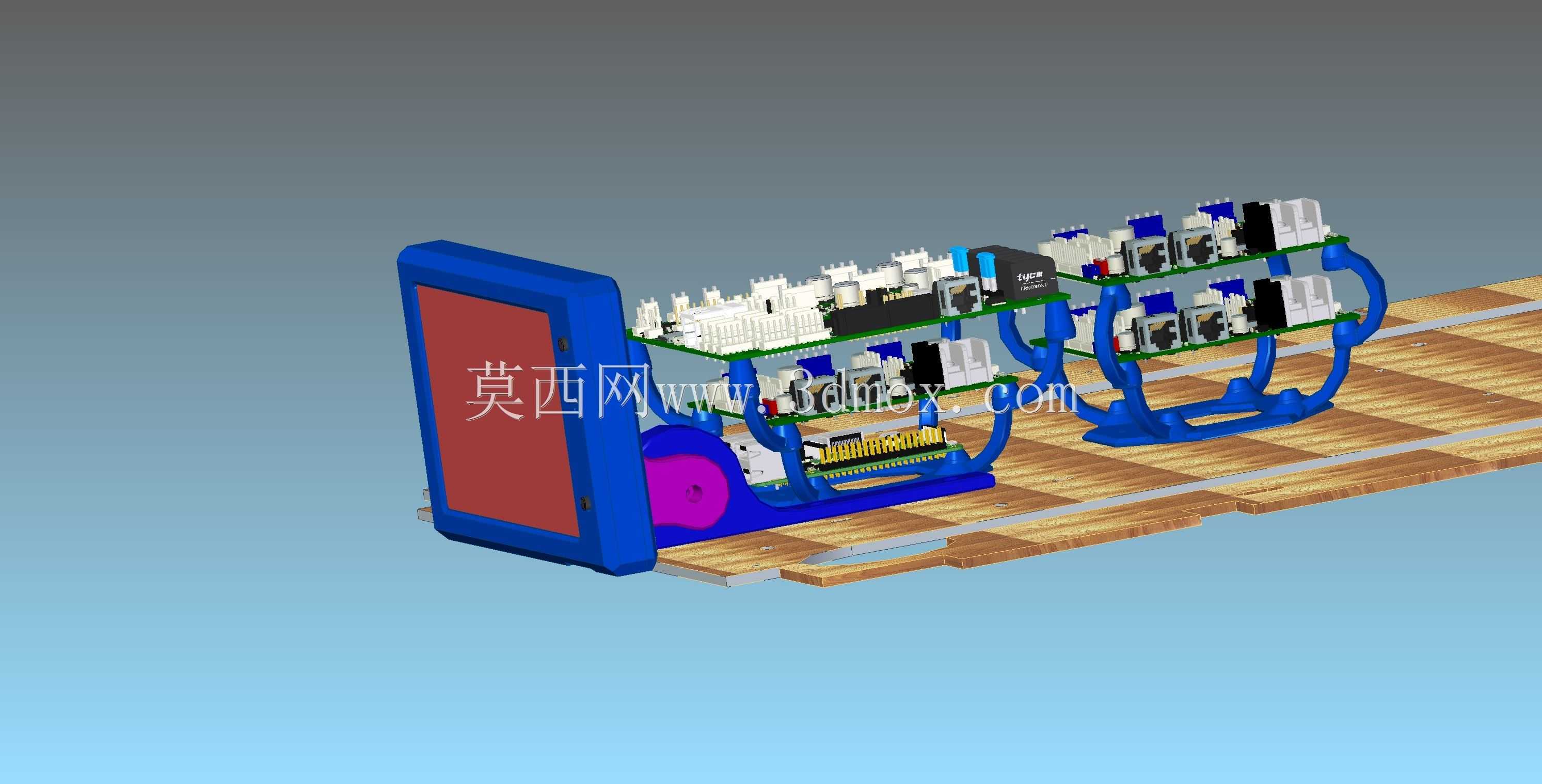

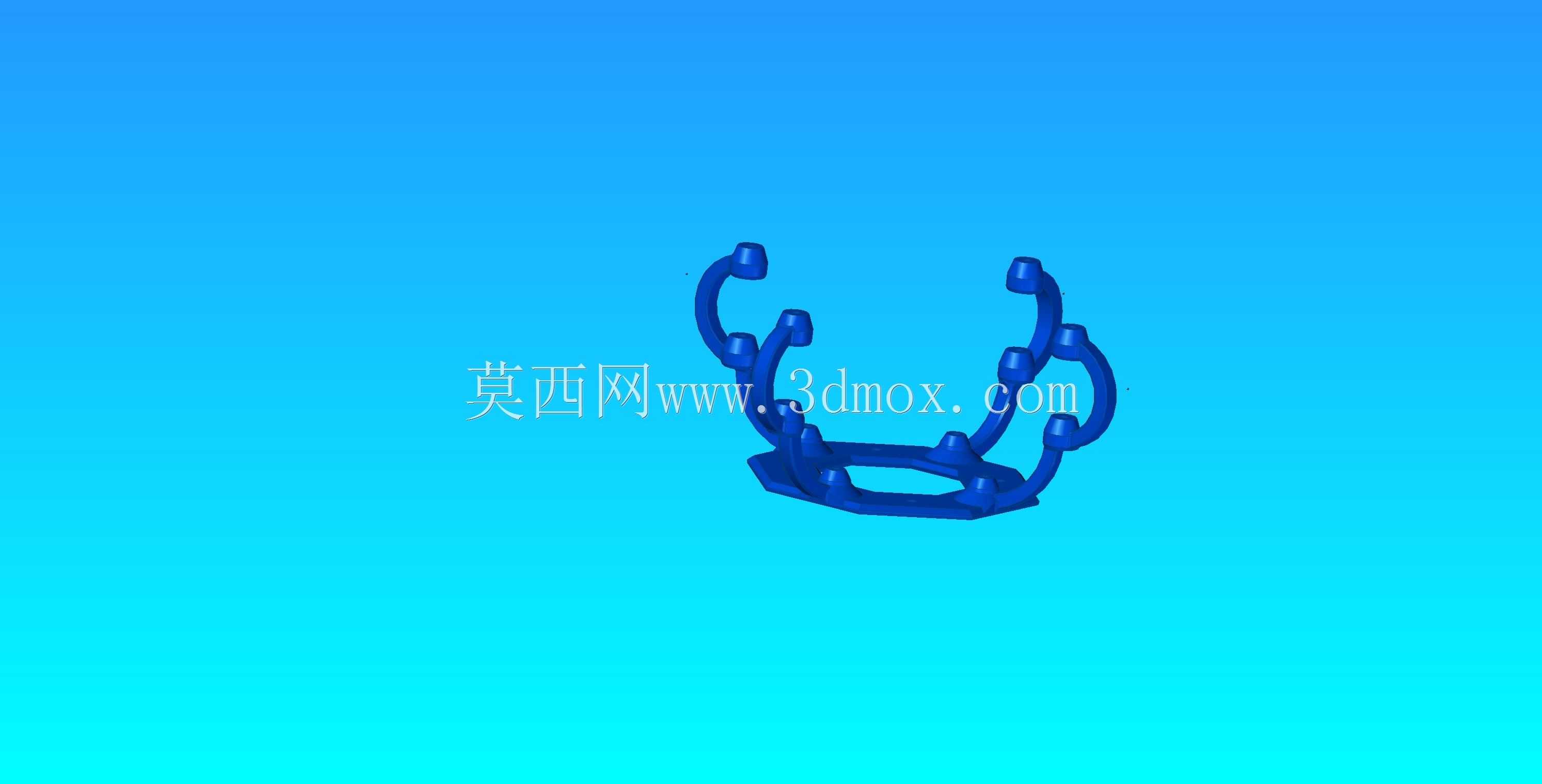

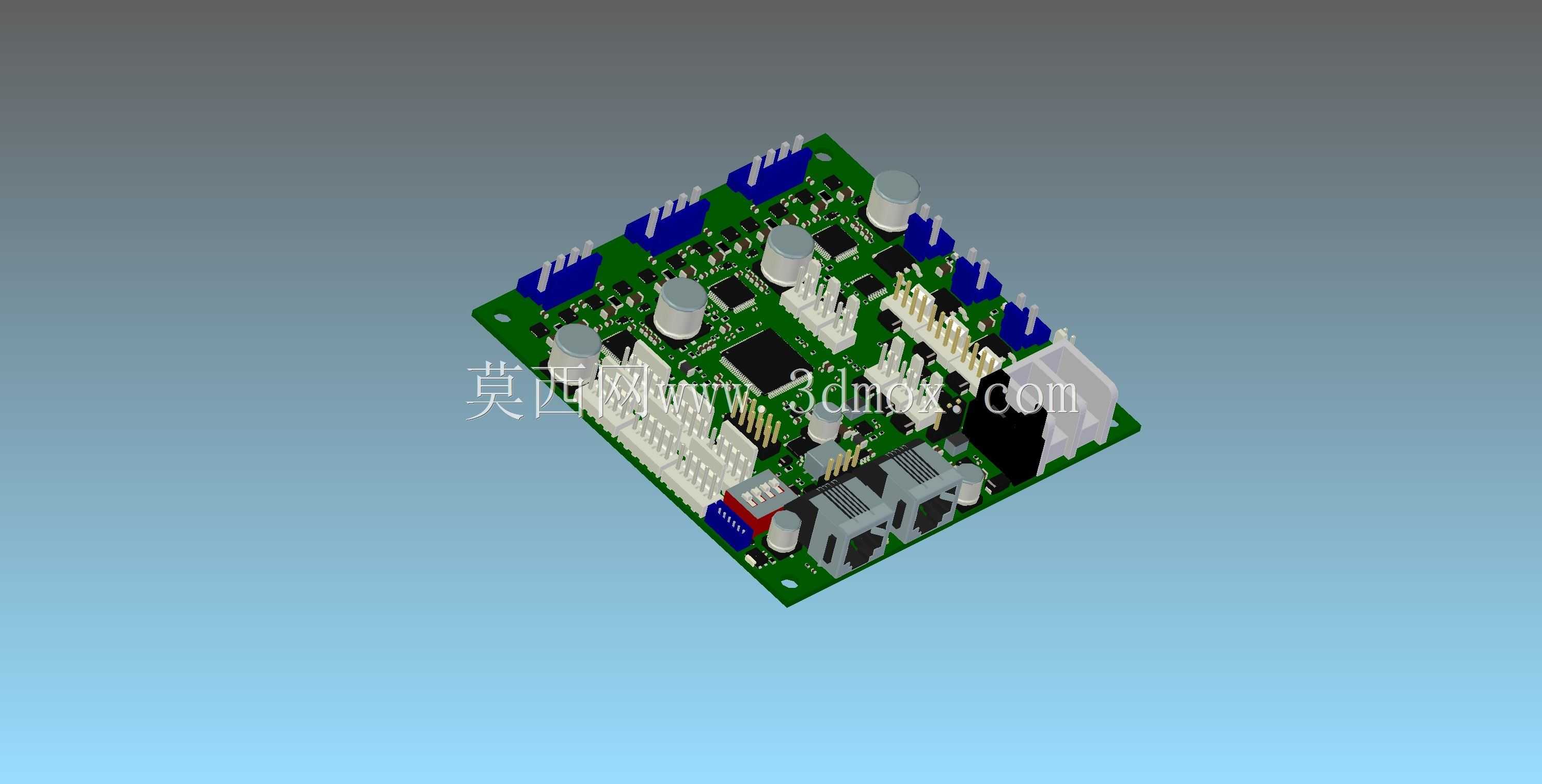

　　从安装边界来看，整套支架的固定基准依托打印机框架的铝型材安装槽位设计，底部支撑脚预留标准型材螺母滑槽，可直接卡入2020或2040型材的槽道内，无需额外打孔破坏原有设备框架结构。主板安装位预留足够的接线空间，接线端子侧预留不小于30mm的操作间隙，方便后期插拔电机线、温控线、传感器线材，避免线材过度弯折导致的接触不良问题。扩展板采用分层错位安装布局，上下层板件之间预留25mm的散热间隙，保证控制板工作时的空气流通，避免多块控制板长时间工作积热导致的元器件稳定性下降问题。

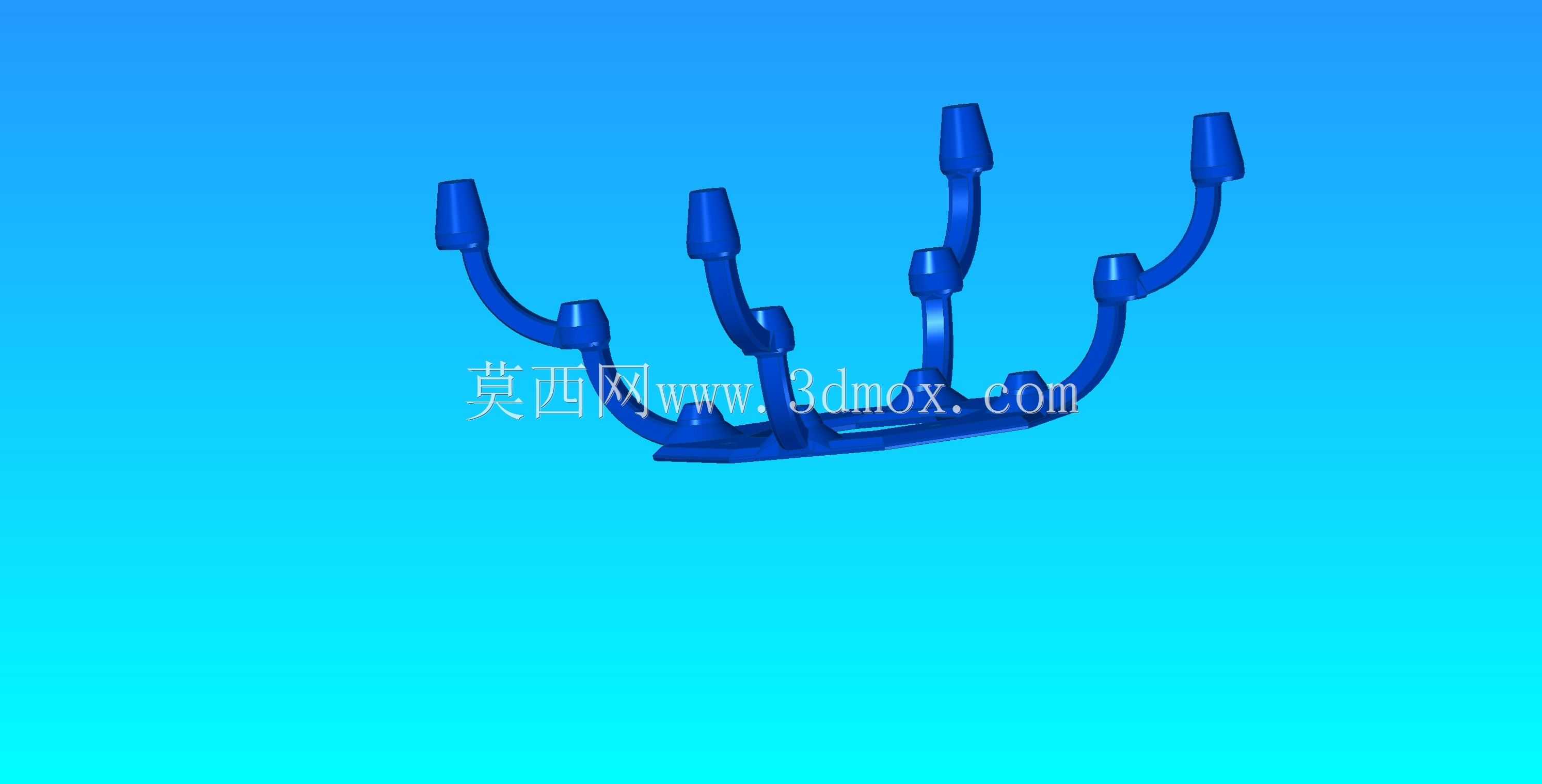

　　倾斜调节机构采用阻尼转轴配合弧形导向槽设计，屏幕调节角度范围覆盖0到45度，调节到位后依靠阻尼摩擦力保持姿态，无需额外锁止结构，操作时单手即可完成角度调整。支架的走线槽集成在支撑臂内部，所有线材可从支撑臂内部空腔穿行到主板接线端，外部无裸露杂乱线材，既提升电控部分的整洁度，也能避免打印过程中移动的挤出机构剐蹭线材导致的设备故障。

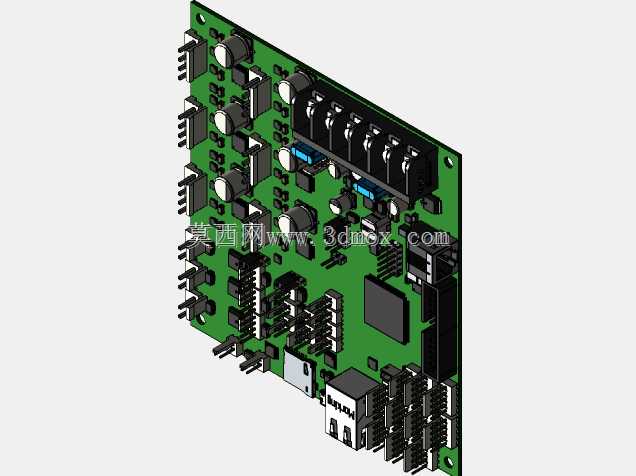

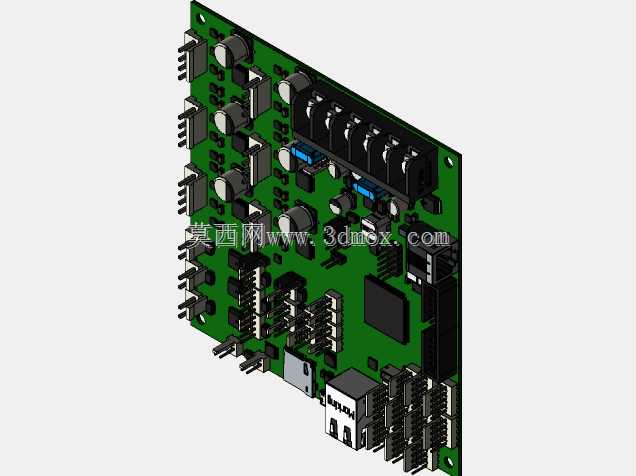

　　在结构强度设计上，支撑臂采用渐变截面结构，靠近安装底座的位置截面厚度更大，向屏幕安装端逐渐收窄，在保证整体支撑刚性的前提下尽可能减少打印材料消耗，单个支架的打印耗时控制在合理范围内，普通桌面级3D打印机即可完成制作。主板安装位的固定孔位完全匹配Duet3 6HC与3HC扩展板的标准安装孔距，孔位内嵌铜热熔螺母，反复拆装不会出现塑料螺纹滑牙的问题，提升后期维护的便利性。

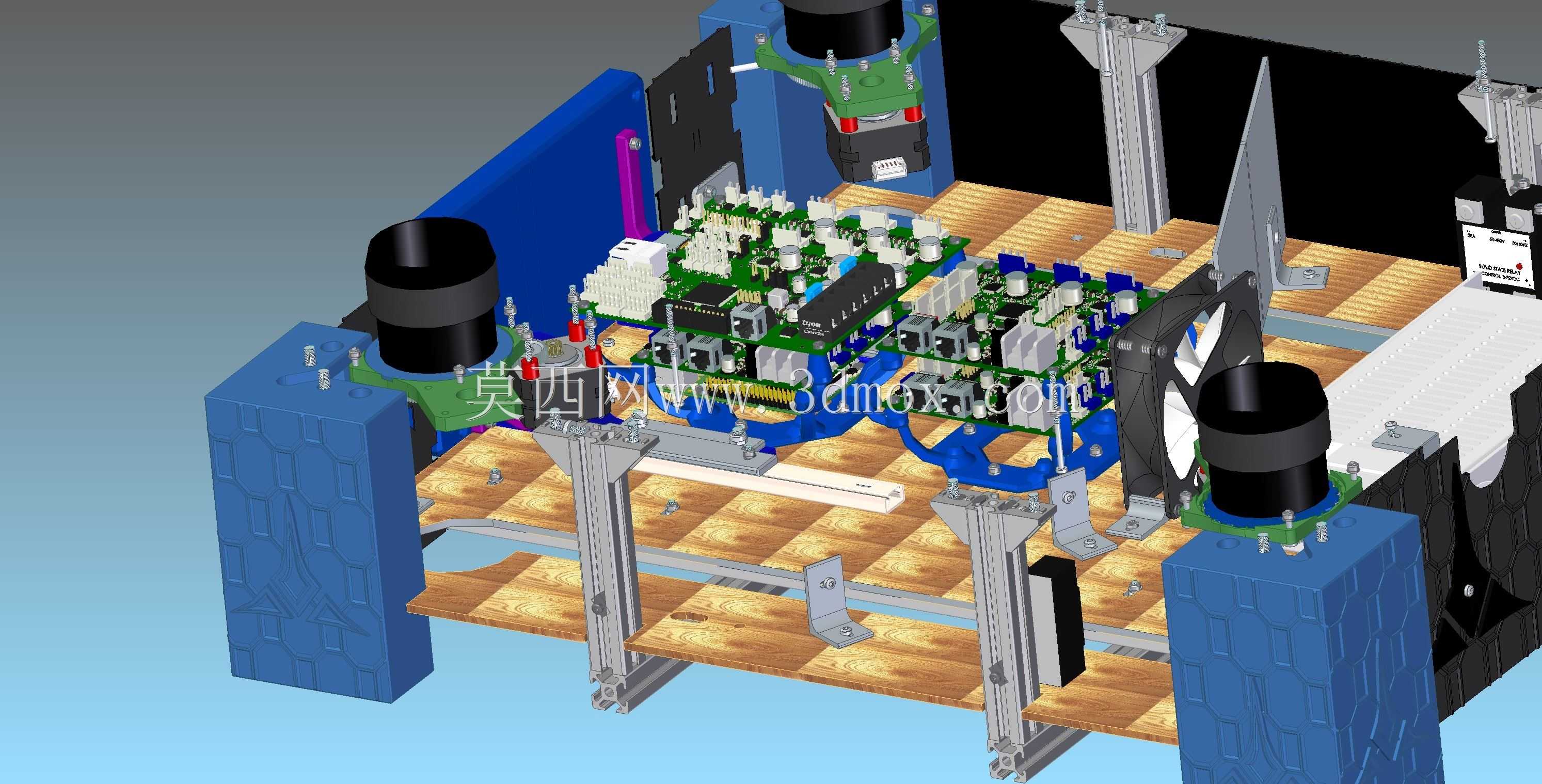

　　实际应用场景中，这套结构可适配大部分采用型材框架的桌面级3D打印机改装需求，无论是CoreXY结构还是i3结构的机型，都可以通过调整底部支撑脚的安装位置完成固定，不需要对原有设备的电控仓做大规模改造。相比传统的平板式安装板，这种分层倾斜支架的设计让屏幕操作更符合人体工程学，站立操作和坐姿操作都能找到舒适的观看角度，同时分层布局让每块控制板的状态指示灯都处于可视范围内，设备调试时可以快速查看各接口的工作状态，不需要俯身探入设备内部查看指示灯。

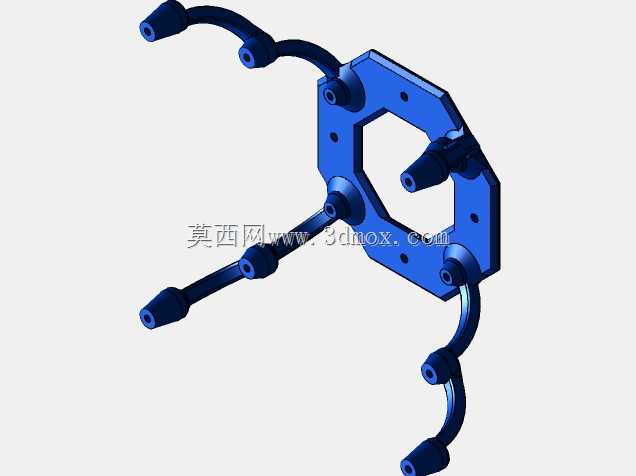

　　设计过程中优先考虑了装配的容错性，所有安装孔位都预留了0.2mm的装配间隙，避免3D打印过程中出现的尺寸收缩导致零件无法装配的问题，支撑构件的转角位置都做了R3的圆角过渡，既减少打印过程中的应力集中，也避免安装维护时尖锐边角划伤操作人员。屏幕安装框的内侧预留了屏幕排线的走线路径，排线安装后不会被屏幕边框挤压，避免排线损坏导致的屏幕显示故障。
