带外接电源线嵌入式电烤加热架结构

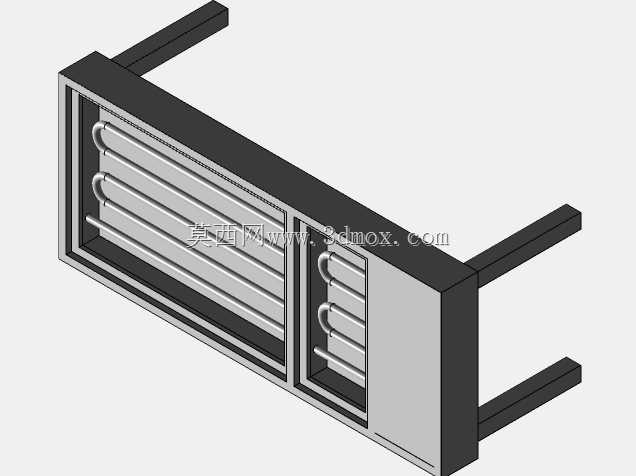

　　这款嵌入式电烤加热架的三维结构，主要面向商用厨房设备、集成式烹饪单元的配套加热场景设计，区别于独立式外置烤架，它采用内嵌式安装逻辑，可直接嵌入橱柜、集成灶或者商用蒸烤设备的预留腔体内，不需要额外占用台面操作空间，适配目前主流的嵌入式厨电安装规范。从结构组成来看，主体框架采用折边钣金拼接成型，框架边缘做了外翻的安装止口，安装时可以直接搭在腔体预留的安装台阶上，不需要额外设计复杂的挂接结构，现场装配时只需要在止口位置打固定螺丝即可完成定位，安装公差预留了单边1.5mm的调整间隙，能适配不同加工精度的腔体开孔，避免现场安装时出现卡滞或者间隙过大的问题。

　　发热区域分为两个独立的舱段，每个舱段内部都排布了多组U型不锈钢加热管，加热管通过陶瓷绝缘座固定在框架内侧的安装条上，绝缘座和框架之间预留了3mm的空气隔热间隙，避免加热管工作时的高温直接传导到外框架上，降低框架表面的温升，减少对周边橱柜或者设备元器件的热影响。两个独立舱段的设计可以实现分区控温的功能，实际使用时可以根据食材的加热需求，单独开启其中一个舱段或者同时开启两个舱段，相比单舱整体加热的结构，能耗控制更灵活，也能适配不同分量食材的加热需求。

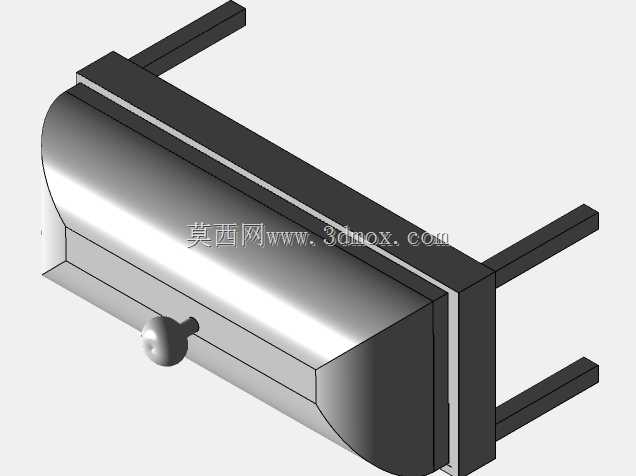

　　外接电源线从框架侧端的出线位引出，出线位置做了橡胶护线套结构，避免钣金锐边割破电源线绝缘层，同时出线位的高度和安装腔体的走线槽位置对齐，安装时电源线可以直接顺着腔体走线槽排布到设备的供电接线端，不需要额外弯折走线，减少电源线的应力损伤。从安装边界来看，整体框架的外轮廓尺寸适配常规600mm宽度的标准嵌入式厨电开孔，向外伸出的两个安装支脚是用来和腔体内部的支撑导轨配合的，支脚的厚度和导轨槽的间隙匹配，推入安装时可以顺着导轨滑入到位，支脚末端做了圆弧导角，避免推入时刮擦导轨表面的喷涂层。加热管的排布间距经过优化，相邻加热管之间的间距保持在20mm，既能保证加热区域的温度均匀性，避免出现局部温度过高或者加热死角，也预留了足够的空间方便后期清洁维护，加热管和底部接渣盘的距离保持在15mm，接渣盘可以直接从框架前端抽出，清理食物残渣时不需要拆卸加热管组件，日常维护的操作门槛更低。框架的前端面做了平齐式设计，安装完成后和设备外表面保持齐平，没有突出的结构，不会影响设备整体的外观平整度，也避免了突出结构磕碰操作人员的风险。

　　在结构强度设计上，框架的拼接位置采用点焊加折边咬合的双重固定方式，相比单纯的点焊结构，整体抗变形能力更强，即使长期在高温环境下工作，框架也不容易出现翘曲变形，保证加热管的安装位置不会发生偏移，避免加热管触碰周边结构引发安全隐患。出线位置的护线套采用耐高温硅橡胶材质，可以耐受长期150℃的工作温度，即使加热过程中框架局部温度传导到出线位，也不会造成护线套老化开裂，提升长期使用的可靠性。这款结构在设计时也考虑了不同场景的适配性，如果是用在小型商用烤炉里，可以直接将两个舱段的加热管并联，实现全功率加热；如果是用在家用集成烹饪中心里，可以分别给两个舱段配置独立的温控器，实现不同温区的独立控制，不需要对主体框架结构做修改，只需要调整接线方式即可适配不同的产品定位，结构的通用化程度较高，能减少衍生型号的开模成本。
