22mm管径车把适配三档控制开关盒

　　日常针对两轮代步车辆、轻型电动载具的车把操控部件做适配设计时，经常会遇到标准管径车把需要额外拓展功能开关的需求，这类开关盒的设计核心是在不破坏原有车把结构、不干涉现有操控部件布局的前提下，实现稳定的功能通断控制。这款适配22mm标准管径车把的开关盒，在设计初期就优先考虑了安装场景的通用性——目前市面上绝大多数电动自行车、轻型越野摩托、休闲代步电摩的车把管径都采用22mm的通用规格，这一管径参数的选定直接覆盖了绝大多数民用两轮载具的车把安装需求，不需要额外做变径衬套适配，降低了安装环节的配件成本。

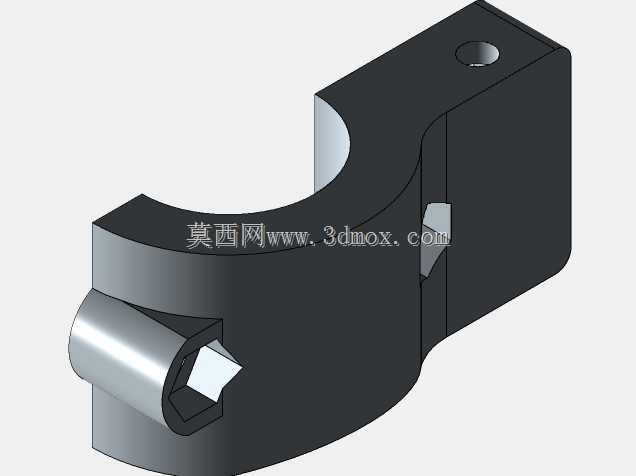

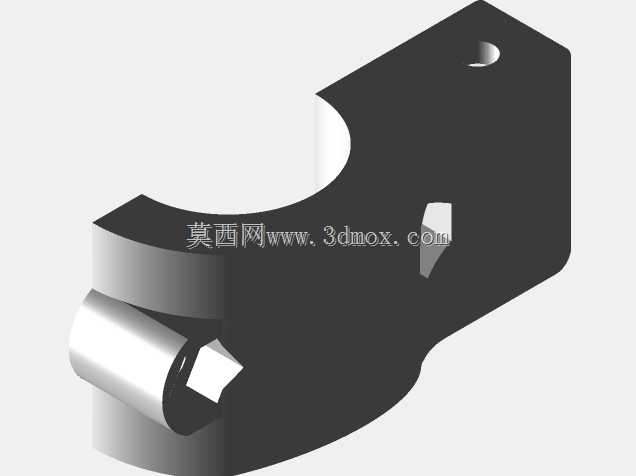

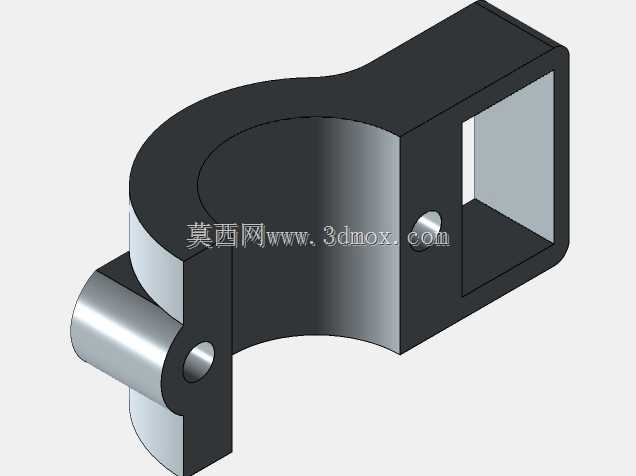

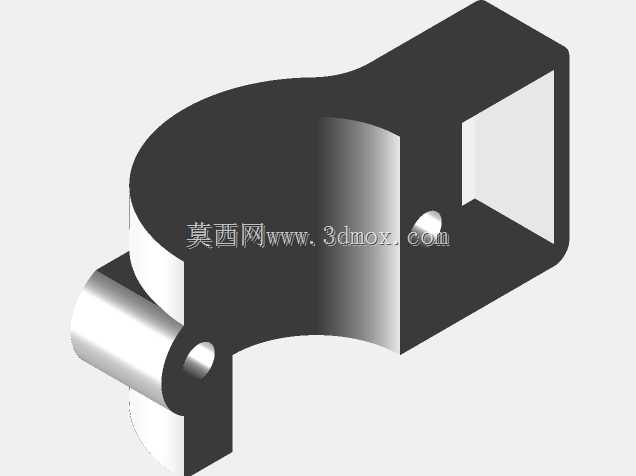

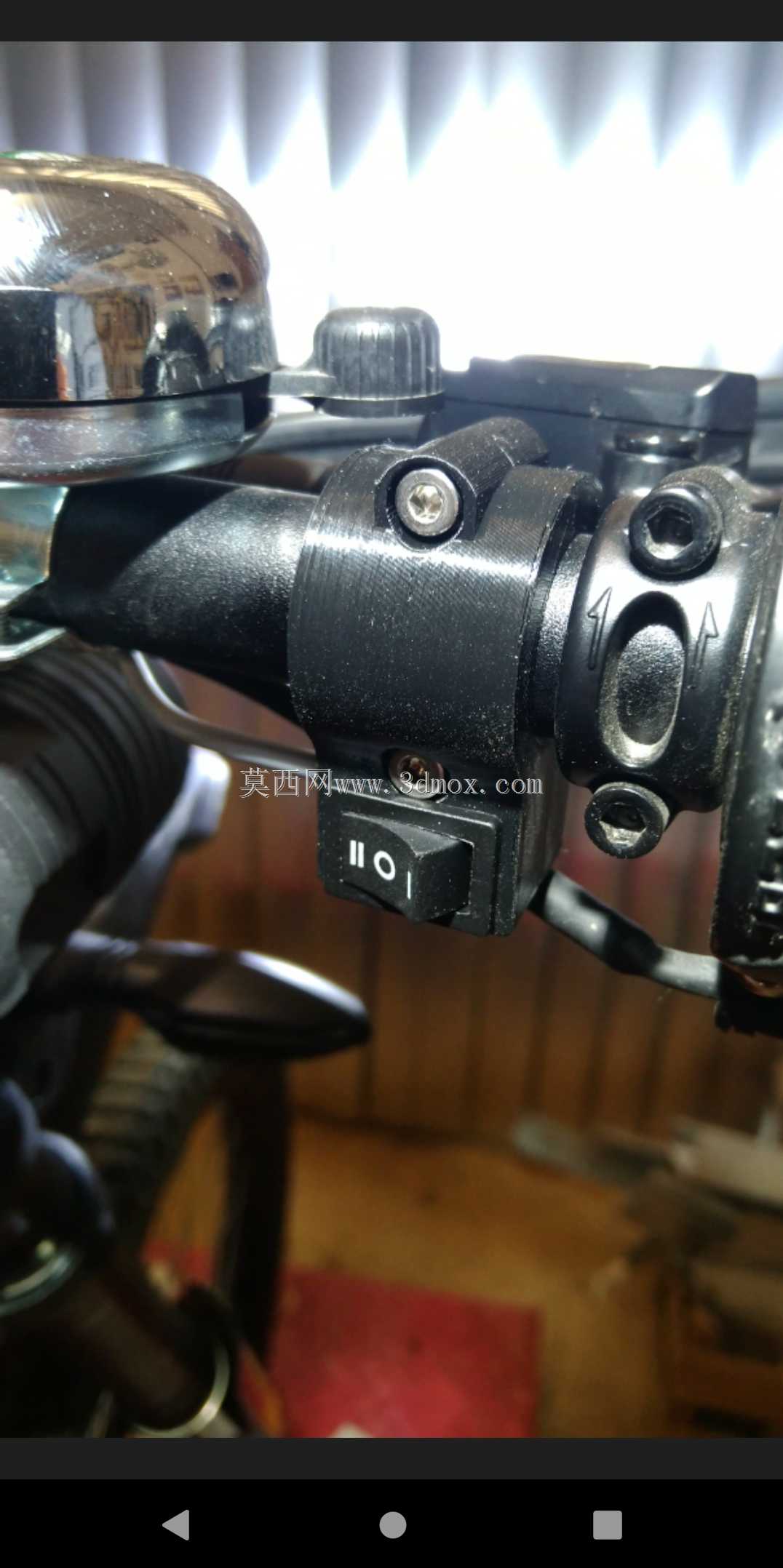

　　从功能特性来看，这款开关盒设置了三档拨位，分别对应断开、一档接通、二档接通的控制逻辑，可以直接适配灯光切换、双路用电设备通断、辅助功能启停这类常见的车端控制需求，拨钮的阻尼做了针对性调校，骑行过程中戴手套操作也能清晰感知档位切换的到位反馈，不会出现骑行颠簸导致的档位误跳问题。开关盒的壳体采用分体式抱箍结构，安装时不需要拆解车把上已有的刹把、转把等部件，直接在车把空余位置扣合后拧紧紧固件即可完成固定，对后期改装、功能拓展的场景非常友好，不会因为加装开关导致原有操控部件需要移位重新调试。

　　尺寸设计上，开关本体的控制模块尺寸控制在20x12mm，这个尺寸是经过多轮布局验证敲定的：既不会因为体积过大突出车把轮廓过多，在车辆倾倒、意外剐蹭时最先受到撞击损坏，也不会因为体积过小导致拨钮操作空间不足，戴厚骑行手套时出现按不到位、误触相邻档位的问题。安装紧固件选用两颗M4x20的气缸盖螺钉，搭配配套的锁紧螺母，螺钉的长度刚好能穿透上下两半壳体的安装柱，拧紧后不会出现螺钉突出过长剐蹭车手手部的问题，气缸盖螺钉的槽型适配常用的十字螺丝刀、内六角扳手，日常安装调试不需要特殊工具，路边维修店甚至个人用户自备常用工具就能完成安装。

　　设计过程中还特意考虑了车把走线的适配性，开关盒的出线位置做了圆弧过渡导向槽，线材从开关盒引出后可以顺着车把的弧度走向车身主线束，不会出现线材硬折导致的线芯断裂、外皮磨损问题，壳体合模面做了错位止口设计，日常骑行遇到小雨、路面溅水的情况，不会轻易有水渗入壳体内部导致触点短路，提升了户外使用的可靠性。抱箍的内表面做了细微的防滑纹理处理，锁紧后和车把金属表面的摩擦力足够，长期骑行颠簸、频繁按动开关的情况下，也不会出现开关盒绕车把转动移位的问题，不需要频繁停下来调整位置。

　　从实际应用场景来看，这类开关盒除了适配原厂车的功能升级，也广泛用于自制改装车辆、特种作业两轮车的功能拓展，比如给越野摩托加装辅助射灯、给电动代步车加装USB充电回路的独立控制、给场地作业的低速载具加装警示灯控制开关，都可以直接选用这款开关盒，不需要单独开模做定制化的开关结构，能大幅缩短改装、小批量试制的周期。在三维建模阶段，壳体的壁厚做了均匀化处理，最小壁厚不低于1.8mm，不管是采用3D打印做小批量样件验证，还是后期开模做注塑量产，都能满足结构强度要求，不会出现壁厚不均导致的打印翘曲、注塑缩痕问题，安装孔的柱位做了加强筋连接，反复拆装螺钉也不会出现柱位开裂的问题。
