数控业余设备用FDM打印条形连接器带盒

　　这款连接盒的设计初衷，是为业余数控设备的线路接驳提供规整的防护与承载载体，适配个人DIY数控设备、小型桌面数控改造场景的布线需求，解决零散接线裸露易积灰、受外力拉扯松脱的常见问题。盒体采用FDM3D打印工艺成型，在设计阶段就充分考虑了桌面级FDM设备的成型限制，所有壁厚均设置为1.8mm以上，避免打印过程中出现薄壁翘曲、填充不足的缺陷，同时盒体边角全部做R2圆角过渡，既减少打印时的应力集中，也能避免安装调试过程中锐边划伤操作人员。

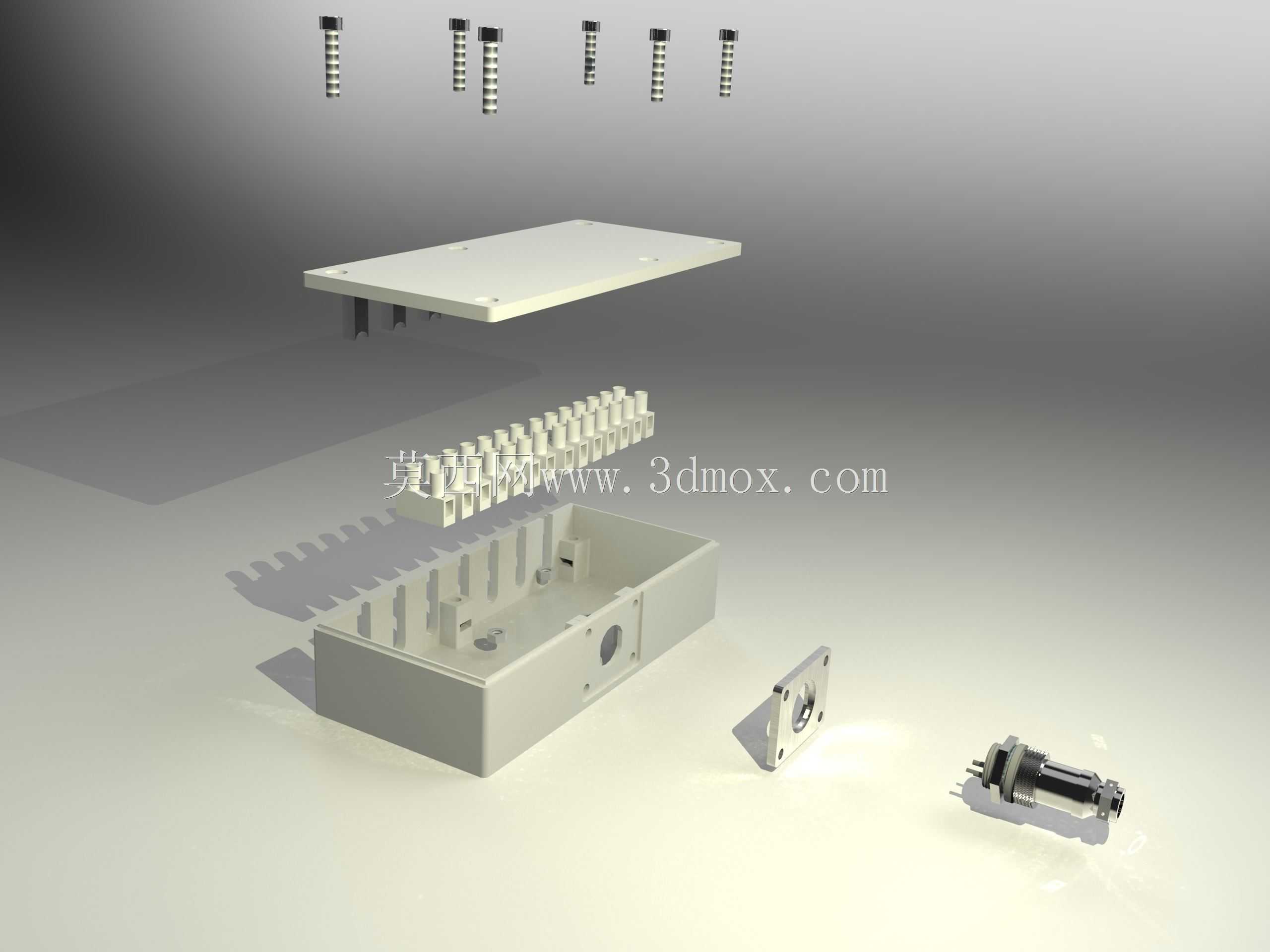

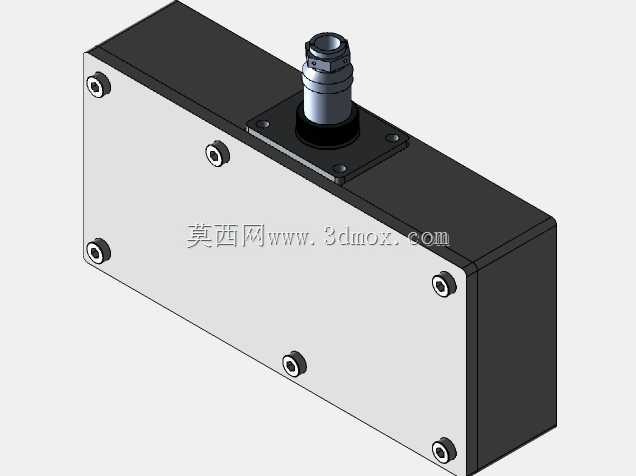

　　从结构拆分来看，整套组件包含下盒体、上盖板、两组条形连接端子、侧装固定法兰以及配套的接线固定柱，下盒体内部预留了12组接线位的卡槽，卡槽间距设置为8mm，刚好匹配常规条形连接器的引脚间距，端子卡槽旁设计了高度3mm的挡筋，能够在安装端子时起到定位作用，不需要额外打胶或者螺丝固定就能将端子卡在预设位置，大幅降低组装的工作量。上盖板与下盒体采用卡扣加定位柱的配合方式，四个角位置设置了内径3.2mm的沉头孔，可使用M3螺丝完成最终锁紧，既保证盒体闭合后的密封性，也方便后期检修时快速拆开调整接线。

　　侧装的固定法兰是这款连接盒的特色设计，法兰上预留了两个直径4.2mm的安装孔，孔距为30mm，既可以通过螺丝将整个连接盒固定在数控设备的机架铝型材上，也能配合扎带完成悬空布线场景的固定，安装边界灵活，不需要额外设计定制转接件。盒体侧面的接线过孔做了喇叭口导向设计，过孔直径6mm，能够容纳最多6根1.5平方毫米的导线同时穿入，喇叭口结构可以避免导线外皮被盒体锐边割破，降低线路短路的风险。

　　在实际应用场景中，这款连接盒主要承担数控设备步进电机驱动线、限位开关信号线、主轴供电线的中转接驳作用，将设备上零散的接线集中在盒体内完成分线与转接，让设备内部布线更加规整，后期排查线路故障时不需要顺着整束线材来回梳理，只需要打开盒盖就能快速定位对应接线端子。考虑到业余数控设备的使用环境多为个人工作室、家庭工坊，盒体设计时没有采用复杂的防水结构，而是重点优化了防尘性能，盖板与盒体配合面预留了0.2mm的间隙，刚好能够放置1mm厚的EVA泡棉密封条，打印完成后粘贴密封条即可阻挡日常环境中的灰尘进入盒内，避免积灰导致的接线端子接触不良问题。

　　设计过程中还特意优化了打印支撑的设置，所有悬空结构的倾斜角度都大于45度，打印时仅需要在接线固定柱位置添加少量支撑，拆除支撑后不需要大量打磨就能获得光滑的装配面，降低后期处理的工作量。盒体内部的接线空间预留了15mm的高度余量，即使接线后端子上存在凸起的焊锡点，也不会出现盖板压到导线导致绝缘层破损的问题。配套的接线固定柱设计成十字槽结构，扎带穿过十字槽就能将盒内的线束固定在柱体上，避免设备运行过程中产生的振动拉扯到接线端子，导致接线松脱设备停机。

　　从安装尺寸来看，整个连接盒闭合后的外形尺寸为120mm60mm35mm，体积小巧，不会占用数控设备内部过多的安装空间，即使是桌面级的小型数控雕刻机、业余DIY数控车床，也能在机架的空余位置找到合适的安装点位。条形连接器选用的是通用工业级规格，损坏后可以直接采购标准件替换，不需要重新打印整个盒体结构，后期维护成本极低。盒体上的所有安装孔位、卡槽结构都经过实际装配验证，公差控制在0.2mm以内，打印完成后不需要额外修配就能完成所有零件的组装，对于有一定3D打印能力的数控爱好者来说，直接打印即可投入使用，不需要二次调整结构参数。
