可配置Klixon2TC2系列航空断路器结构

　　这款小型断路器主要面向航空机载配电场景设计，同时也可适配高可靠性要求的军用地面电子设备、特种车载电控系统的回路保护需求，在实际机载应用中，这类器件通常被安装在驾驶舱侧方配电盘、设备舱内部的汇流条支路端，负责对单台航电设备、飞控子系统、照明回路等进行过载与短路保护，当回路中出现持续过流、瞬时短路故障时，器件可快速触发脱扣切断电路，避免故障范围扩大引发线缆过热、设备烧毁甚至空中险情，相比普通民用低压断路器，该类器件需要满足机载环境下的宽温工作要求、抗振动冲击性能，同时要兼顾轻量化与小体积的安装约束，适配航空器内部寸土寸金的布线空间。

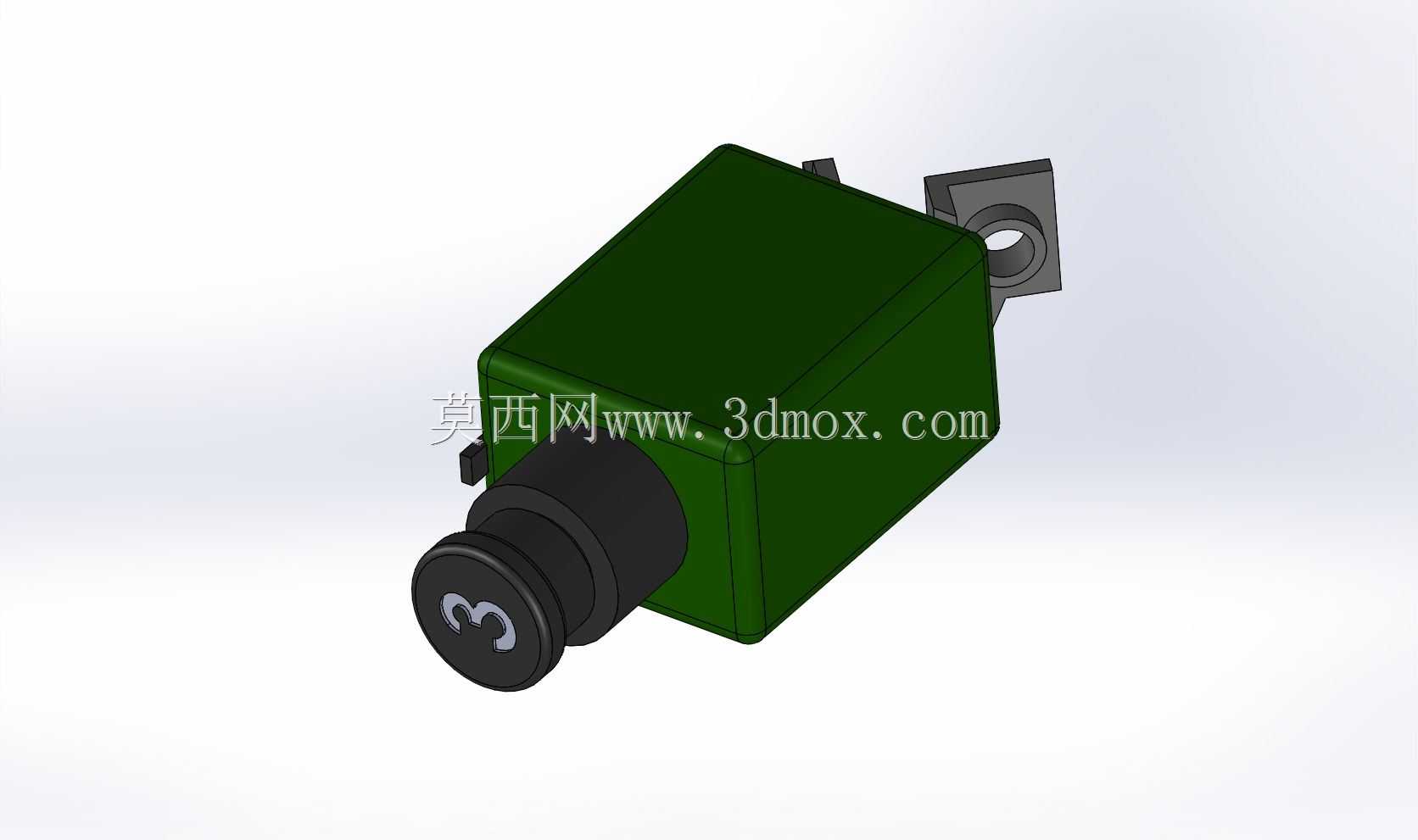

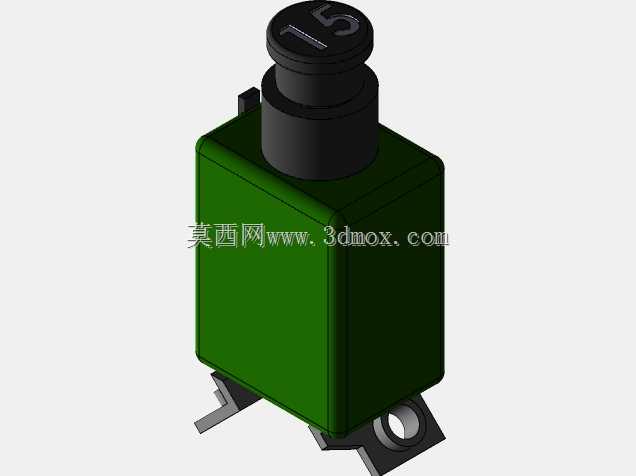

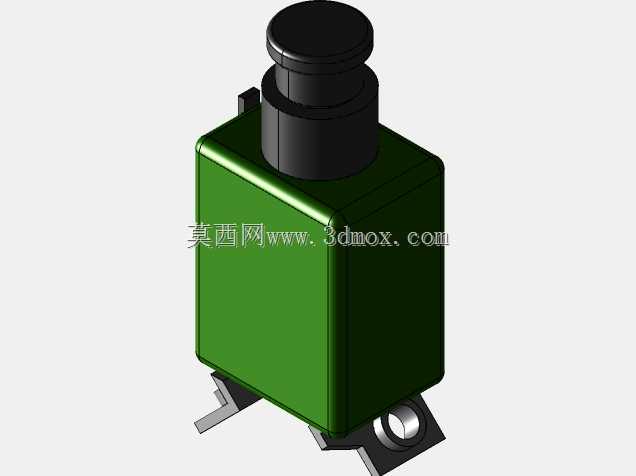

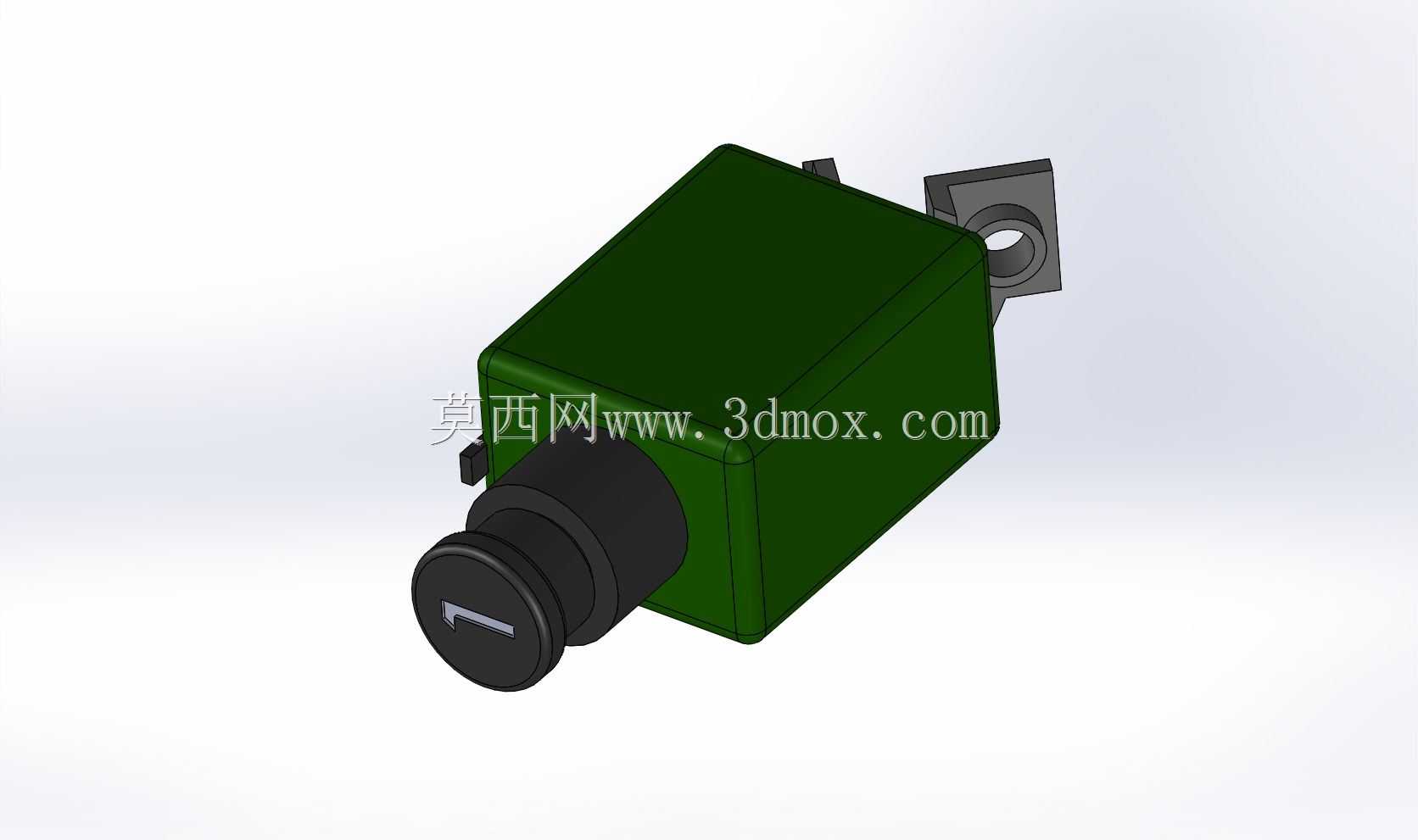

　　从结构设计来看，该器件采用方形主体加侧装固定耳的布局，主体部分为绝缘耐温的工程塑料壳体，内部封装热脱扣与电磁脱扣双机制结构，热脱扣部分依靠双金属片受热形变特性应对缓慢上升的过载电流，电磁脱扣部分则依靠线圈吸合结构应对瞬时大电流短路故障，两种脱扣机制配合可覆盖不同故障类型的保护需求；前端伸出的操作按钮带有数字标识，既作为脱扣状态的可视化指示——故障脱扣时按钮会自动弹出，也可作为手动复位、手动分断回路的操作端，操作人员可直接按压完成回路复位，或是拔出按钮实现手动断电检修，操作逻辑简单可靠，适配机载场景下的快速操作需求。安装边界方面，侧方伸出的带孔固定耳为单螺钉安装结构，安装孔位的中心距、孔径均符合航空机载配电元件的通用安装规范，可直接固定在标准配电板的安装位上，不需要额外设计转接支架；主体部分的外形方正，相邻器件安装时的最小间距可控制在较小范围，能够在有限的配电盘面积内排布更多回路保护器件，接线端位于主体尾部，适配标准航空接线端子的压接需求，接线后线缆弯折半径不会超出器件周边的预留空间，不会和相邻安装的其他元件产生干涉。

　　设计过程中需要重点考虑几个工程细节：首先是操作端的按压力度与脱扣弹出行程，按压力度过大会导致操作人员复位困难，弹出行程过小则无法清晰识别脱扣状态，需要在机构设计中反复调试弹簧刚度与锁扣结构的配合公差；其次是壳体的密封与绝缘性能，机载环境下可能存在凝露、盐雾（舰载机场景）、温差变化带来的壳体形变，壳体合模缝的密封设计、接线端的绝缘间隙都需要满足航空电气元件的相关标准；另外是固定耳的结构强度，航空器起降、机动飞行过程中会产生持续振动与大过载冲击，固定耳与主体的连接部分需要做加强筋结构，避免长期使用后出现固定耳断裂、器件松脱的问题。

　　这类可配置的断路器结构，可根据不同回路的额定电流需求更换内部的双金属片参数、电磁线圈匝数，在保持外部安装尺寸完全一致的前提下，覆盖多档额定电流的保护需求，对于设备选型人员来说，同一套安装布局可以适配不同功率的回路设计，不需要因为电流等级变化重新调整配电盘的开孔与安装位置，能够大幅缩短机载配电系统的设计迭代周期，也方便后期运维过程中的备件替换，减少备件储备的品类压力。在三维建模过程中，需要重点还原固定耳的安装孔位精度、操作按钮的伸缩行程空间、壳体表面的安装避让细节，确保模型导入整机配电系统装配时，能够真实模拟实际安装的干涉情况，为配电盘的布局设计、布线设计提供准确的空间参考；同时模型保留了内部结构的装配关系，可用于拆解演示断路器的工作原理，也可作为维修培训的虚拟教具使用。
