吊扇定子线圈绕制工装模具结构设计

　　在民用吊扇的批量生产环节，定子线圈的绕制一致性直接决定整台吊扇的运行噪音、动平衡精度与使用寿命，这套绕线模具正是适配吊扇定子线圈批量绕制定位的专用工装，并非通用型绕线夹具，所有结构特征都围绕吊扇线圈的特定绕制工艺做了针对性优化。从实际生产场景来看，这类模具一般直接安装在半自动绕线机的主轴定位座上，作业时工人先将绝缘骨架卡入模具的定位槽内，绕线机主轴带动模具匀速转动，漆包线通过导针排线机构逐层缠绕在骨架上，全程不需要额外的夹持工装辅助固定，模具自身的定位结构就能保证骨架在高速转动下不出现径向窜动与轴向偏移。

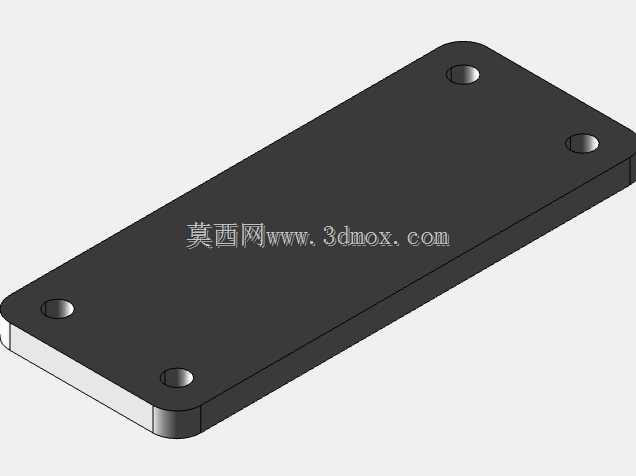

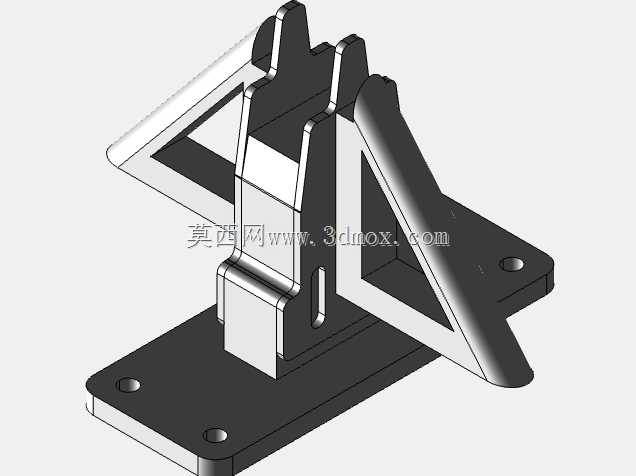

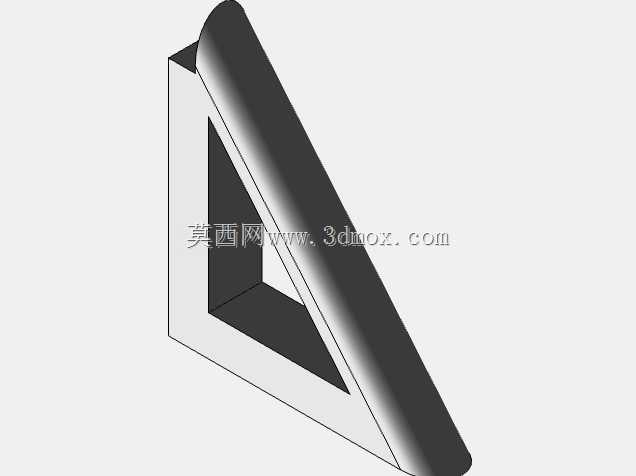

　　整套模具采用分体式组装结构，底部是带安装孔的矩形安装底板，四个安装孔的孔位完全匹配市面主流半自动绕线机的主轴法兰安装尺寸，不需要额外做转接板就能直接装夹固定，底板的平面度公差控制在0.02mm以内，避免安装后模具整体出现偏摆，导致绕线过程中漆包线张力不均出现断线或者排线错乱的问题。底板上方的立向支撑结构做了双侧三角加强筋设计，这部分结构是整套模具的受力核心，绕线过程中漆包线的张力会持续对模具的绕线工位施加侧向力，三角加强筋的结构可以在不额外增加模具整体厚度的前提下，大幅提升立板的抗弯折强度，即使长时间满负载作业，立板也不会出现形变偏移，保证绕线工位的位置精度长期稳定。

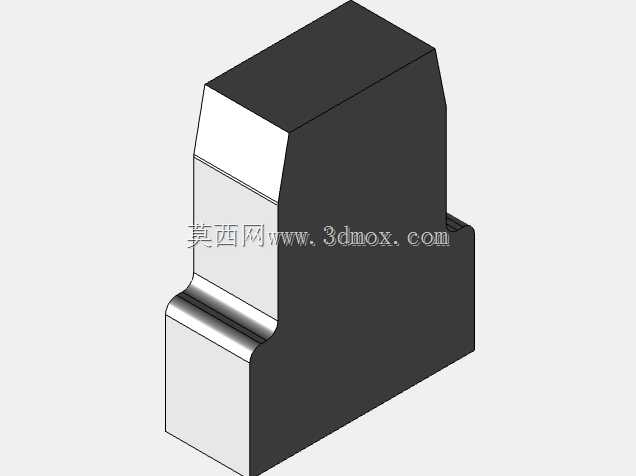

　　绕线工位的型面完全匹配吊扇定子线圈的最终成型尺寸，型面的过渡圆角做了抛光处理，避免绕线过程中尖锐棱边刮破漆包线的绝缘层，造成线圈匝间短路的质量问题。模具上的定位卡槽宽度与线圈骨架的安装边厚度做了间隙配合设计，单边间隙控制在0.05mm，既可以保证骨架能够快速卡入定位，又不会因为间隙过大导致骨架在绕线过程中出现晃动，绕制完成的线圈排线整齐，每层漆包线的排布间隙均匀，不会出现叠线、压线的问题。立板侧面开的长条形腰型孔是用来调整绕线导针的限位位置，适配不同线径漆包线的排线行程需求，不需要更换整套模具就能完成小范围的工艺参数调整，减少生产过程中的工装换型时间。

　　从安装边界来看，整套模具的整体外轮廓尺寸控制在常规绕线机的作业安全区间内，转动过程中不会和绕线机的排线机构、防护外壳产生运动干涉，模具的整体重量做了轻量化优化，在保证结构强度的前提下尽可能降低转动惯量，减少绕线机主轴启动和停止时的惯性冲击，延长设备主轴轴承的使用寿命。不同于通用绕线夹具的泛用性设计，这套模具的所有结构尺寸都是针对吊扇线圈的特定参数定制，绕制完成的线圈不需要额外做整形处理就能直接装入定子铁芯，大幅减少后续工序的人工修整工作量，在中小批量吊扇生产场景下，能够有效提升线圈绕制工序的生产效率，降低人工操作的技能要求，即使是新入职的操作人员，只需要简单培训就能完成骨架装夹、绕线、脱模的全流程操作，绕制出的线圈尺寸一致性远高于手工绕制的产品。

　　在设计思路上，这套模具没有采用复杂的快拆结构，而是优先考虑了工装的长期使用可靠性，所有棱角位置都做了倒角处理，避免操作人员装夹过程中被锐边划伤，模具的组装螺丝全部采用内六角沉头设计，螺丝安装后表面和模具平面齐平，不会突出表面刮伤漆包线或者勾住操作人员的劳保手套。底板上的安装孔做了沉头设计，固定螺丝装入后不会突出底板底面，保证模具和绕线机安装法兰面能够完全贴合，不会出现安装间隙导致的模具跳动问题。双侧对称的结构设计让模具整体的质心落在主轴转动轴线上，高速转动时不会产生额外的离心振动，既能够提升绕线精度，也能降低绕线机的额外负载损耗。
