真实尺寸VGA视频信号转接适配器结构

　　日常做工控设备、老旧显示终端的信号对接时，VGA接口的适配部件是绕不开的结构件，很多现场布线、设备改造场景里，经常会遇到板载接口位置偏移、线缆端接头长度不匹配、设备安装后接口被结构件遮挡的问题，这时候就需要这类转接适配器来补全信号传输的物理连接链路。做这个模型的时候，最先敲定的是插合端的尺寸边界，毕竟VGA接口属于标准化的D-sub15针结构，公头插针的排布间距、金属屏蔽壳的外包尺寸、插合后的咬合深度都得严格贴合通用规范，不然插上去要么针脚对位偏差顶弯插针，要么屏蔽壳卡滞没法完全插合，会直接导致信号缺色、行场同步信号丢失的问题。

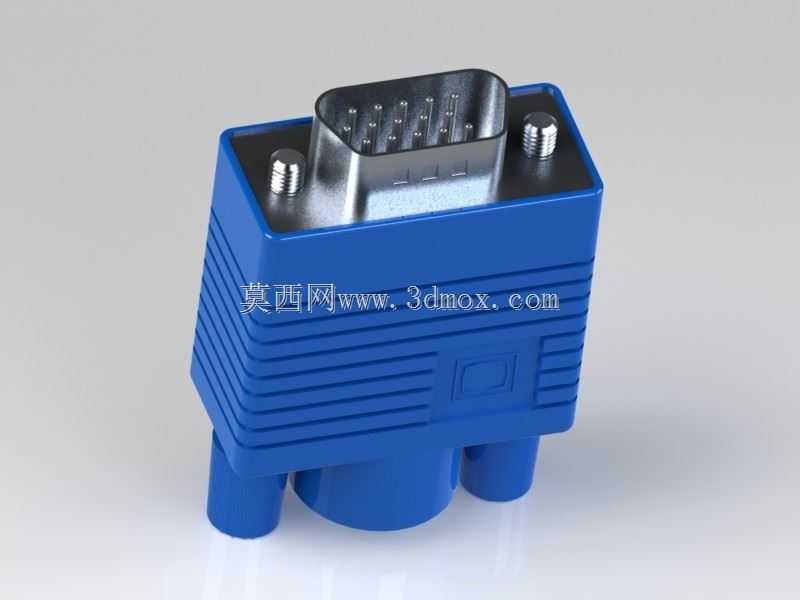

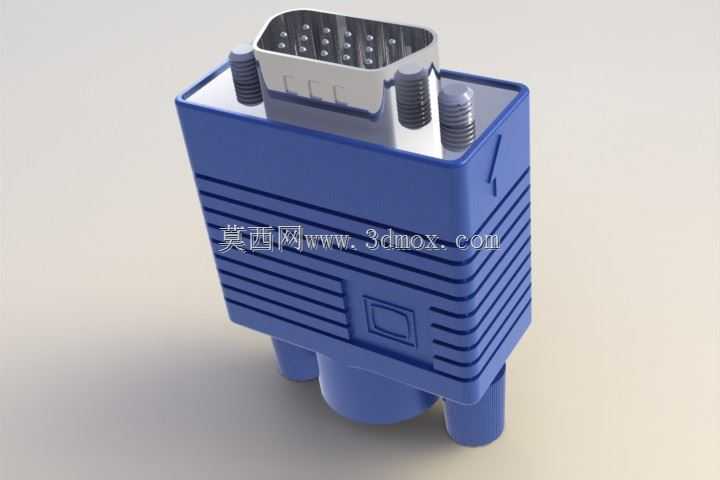

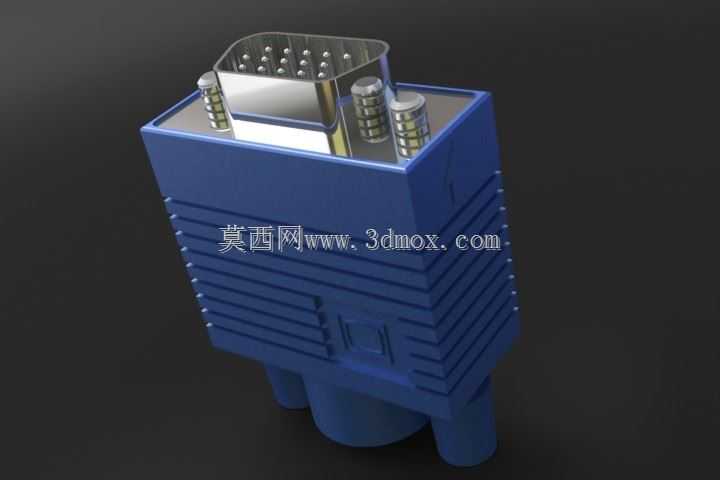

　　模型的主体外壳做了阶梯式的加强筋设计，不是随便加的装饰纹路，实际开模或者3D打印做样件的时候，这些平行的凹槽筋位一方面能提升外壳的结构强度，避免插拔的时候用力过大导致壳体开裂，另一方面插拔的时候手指捏在这个位置，筋位能增加摩擦力，不用太大力就能把接头插到位或者拔下来，不会因为手滑捏着线缆硬拽把内部焊线扯断。插合端两侧的固定螺丝柱做了内凹的沉台设计，螺丝拧进去之后不会突出外壳表面，安装的时候不管是直接插在显卡接口上，还是装在设备面板的开孔里，突出的螺丝都不会刮到旁边的其他接口或者结构件，螺丝柱的内螺纹深度也做了匹配，刚好能适配常规的VGA固定螺丝长度，不会因为螺纹太浅螺丝拧不到位导致接头松脱，也不会因为螺纹太深顶到内部的针脚焊接位。

　　出线端的结构做了圆弧过渡，不是直角硬转折，实际使用的时候，VGA线缆经常会因为布线空间限制出现弯折，直角过渡的外壳很容易把线缆外皮磨破，甚至把内部的同轴信号线折断路，圆弧过渡的结构能给线缆留出自然的弯曲半径，就算线缆长期处于弯折状态，也不会因为应力集中导致线芯断裂。内部的针脚固定基座做了和金属插壳匹配的卡槽，装配的时候基座卡进外壳之后不会出现轴向窜动，每一根插针的位置都有对应的定位孔，针脚伸出的长度统一控制在标准范围内，不会出现某根针过长顶坏母座触片，或者过短接触不上的问题。

　　做尺寸校验的时候，特意把整个适配器的安装边界做了核对，宽度方向控制在单接口占用的空间范围内，不会挤占相邻接口的安装位置，毕竟很多工控机、老显卡的VGA接口旁边会挨着COM口、DVI接口，要是适配器做的太宽，插上去之后旁边的接口就没法用了。高度方向也做了控制，就算是装在低矮的设备机箱里，也不会因为适配器太高盖不上机箱盖板。金属屏蔽部分的结构和塑料外壳做了嵌合设计，装配的时候屏蔽壳能完全包裹住针脚基座，不会出现屏蔽层外露或者和外壳之间留缝隙的问题，能有效减少外界电磁信号对视频传输的干扰，避免画面出现水波纹、闪屏的情况。

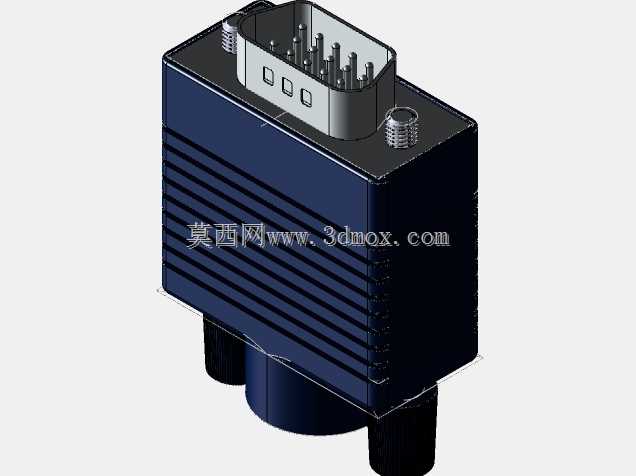

　　实际建模过程中，把插合过程的干涉情况也做了模拟，公头插入标准VGA母座的时候，外壳的导向斜面能先对位，引导插针顺利进入母座的触片孔里，不会出现针脚歪掉的情况。外壳表面的防滑筋深度也做了调整，太浅了起不到防滑作用，太深了容易积灰还会影响注塑的时候脱模效率。固定螺丝柱的位置和标准VGA母座的螺丝孔位完全同轴，插合之后螺丝能顺利拧进母座的螺孔里，不用硬掰接头对位。整个模型的所有尺寸都取自实际量产的适配器实物，不管是用来做设备面板的开孔避让设计，还是做配套的线缆布线模拟，都能直接调用，不用再反复核对接口尺寸，能省不少现场测绘的时间。
