带牛顿流体结构的船用液力缓冲缓速装置

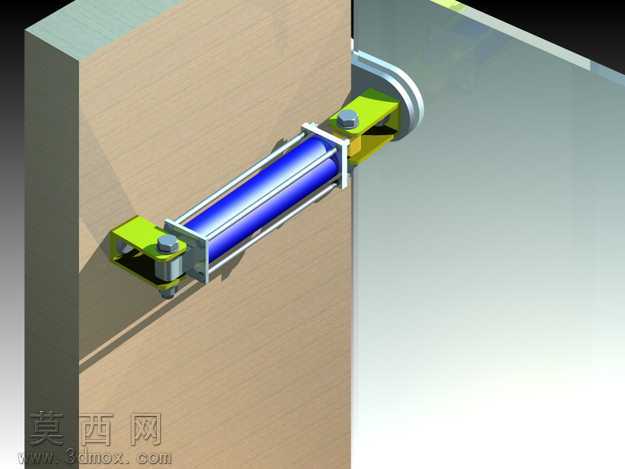

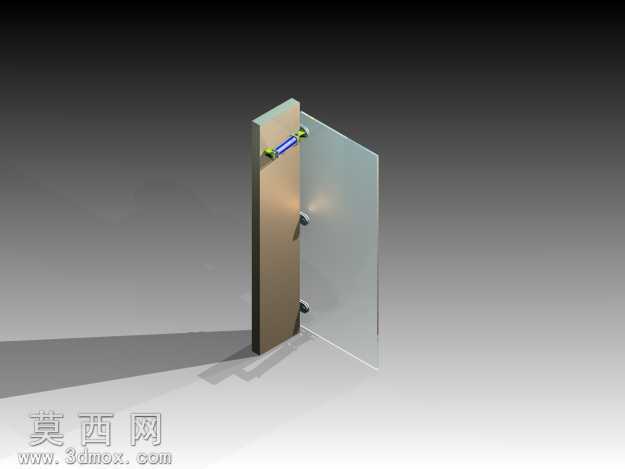

本作品为带牛顿流体阻尼结构的液力缓速装置三维建模成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建，首先对装置的核心功能组件进行拆分建模：包含两端带铰接安装座的缸筒主体、内部密封活塞组件、牛顿流体阻尼腔室、铰接销轴与安装紧固件，每一个零件均按照实际工业装配尺寸完成参数约束，确保各部件间的装配间隙符合机械设计公差要求。渲染阶段采用金属材质与工程塑料材质分层赋色，缸筒外壁赋予镀铬亮面金属材质，还原液压元件的金属光泽质感，内部活塞杆采用镀硬铬哑光金属材质，两端铰接安装座采用铸钢哑光金属材质，铰接部位的尼龙缓冲衬套赋予半哑光工程塑料材质，安装固定的螺栓螺母采用发黑处理的金属材质，通过场景打光突出各部件的材质差异与结构层次，清晰展现装置的装配关系。结构设计上，该装置依托牛顿流体的剪切应力特性实现缓速缓冲功能，当外部冲击力作用于铰接端时，活塞在缸筒内移动挤压腔室内的牛顿流体，流体通过活塞上的阻尼孔产生流动阻力，将冲击动能转化为流体内摩擦热能，实现设备停止阶段的剧烈撞击缓冲，两端的铰接结构可适配一定角度的安装偏差，适配游艇等大型设备的门体、活动部件的缓冲限位场景。设计过程中重点优化了阻尼腔的流道结构，调整阻尼孔的孔径与分布位置，确保缓冲过程的阻力输出线性平稳，避免出现缓冲末端的硬冲击问题，同时对密封结构进行了细节建模，添加了活塞密封圈、端盖防尘圈等密封组件，还原实际产品的密封防护设计，整体模型装配完整无干涉，可直接用于装配验证、结构演示与工程参考。
