苏联UB-32航空火箭发射器三维建模作品

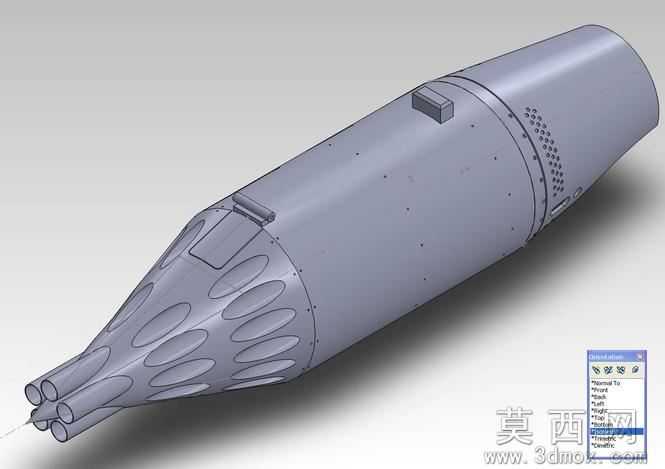

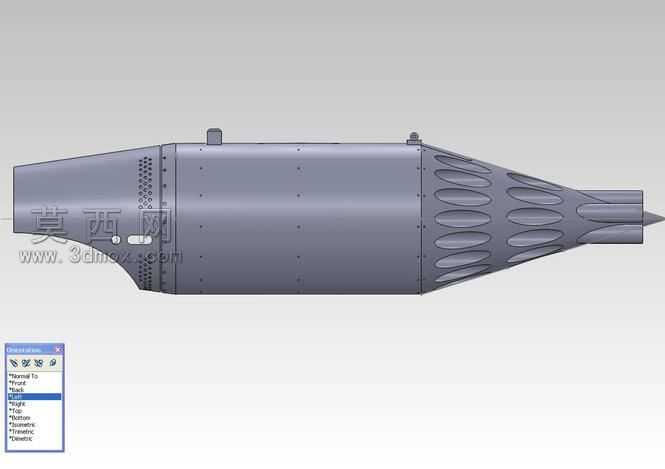

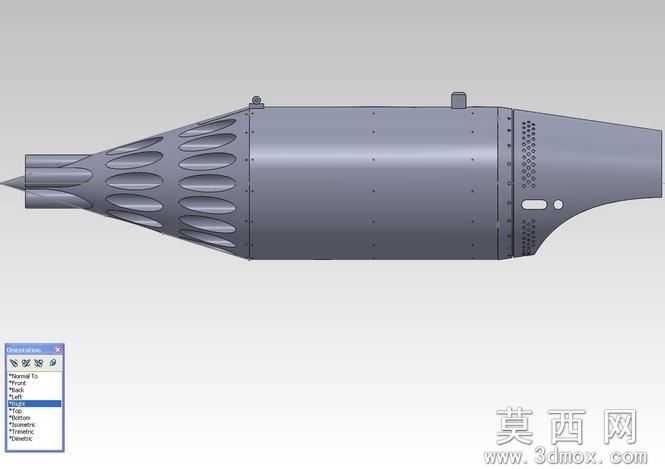

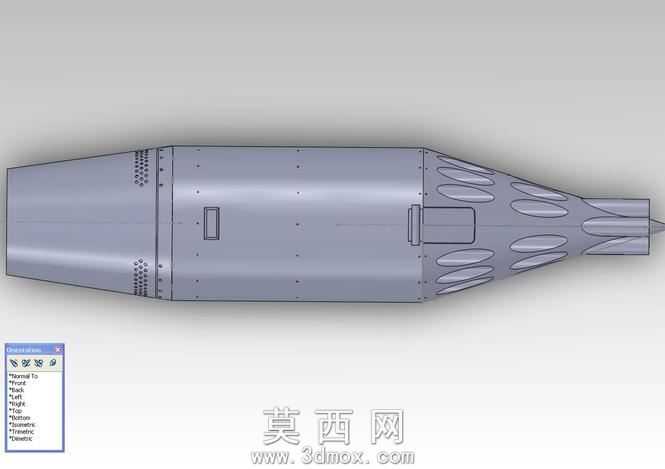

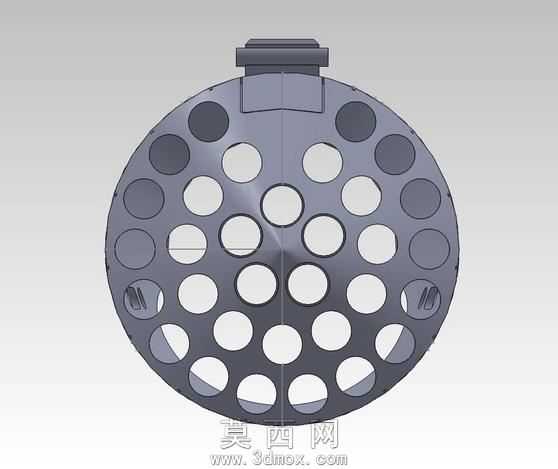

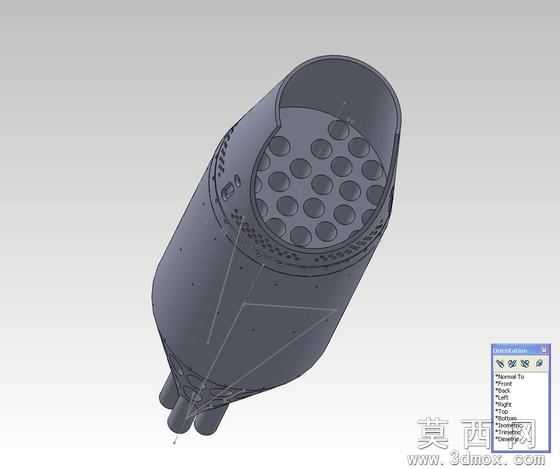

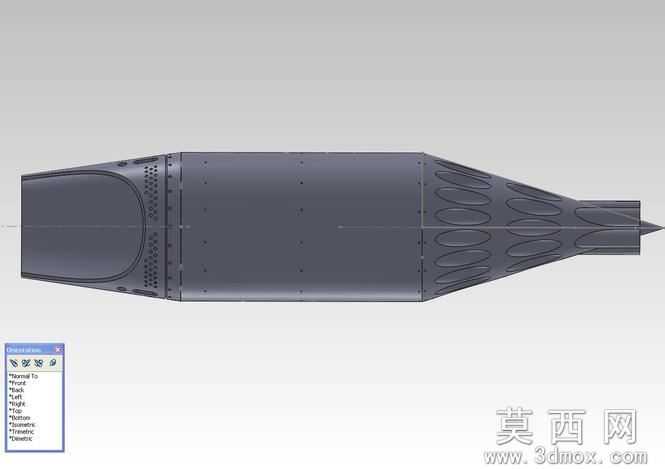

本作品为苏联UB-32航空火箭发射器的等比例三维建模成果，建模过程严格参考实物测绘数据与公开装备资料，采用1:35的成品缩放比例，适配3D打印树脂成型的工艺要求，可直接用于树脂尺度模型的制作生产。建模阶段以参数化特征构建为核心逻辑，首先完成发射器主体圆柱筒体的基础曲面搭建，精准还原筒体的锥度变化与整体流线轮廓，针对头部发射管排布区域，采用阵列特征配合曲面切除的方式，还原32根发射管的嵌套排布结构，每一处发射管的开口角度、管口倒角都严格匹配实物的气动与结构设计。筒身表面的细节处理兼顾还原度与打印可行性：筒身的铆接点位采用规律阵列的小凸台特征还原，既保留实物的装配细节，又避免过小特征导致的打印断差；侧面的检修口盖、挂载固定凸块采用独立特征建模，还原部件的装配层级关系；筒身后段的散热孔区域采用渐变式阵列排布，还原不同区域的开孔密度差异，同时对孔位边缘做微小倒角处理，避免打印过程中出现锐边破损。材质与渲染阶段，采用哑光航空金属材质作为基础材质，调整金属粗糙度参数模拟航空铝合金的氧化质感，针对筒身不同区域的使用痕迹做细微的材质区分：头部区域略微提升粗糙度模拟气流冲刷的磨损效果，挂载凸块区域调整材质反光度模拟长期挂载摩擦的亮面质感，整体渲染采用柔和的工作室侧光，突出筒体的曲面转折与细节层次，避免过强反光掩盖结构特征。设计思路上优先兼顾3D打印的工艺适配性：所有壁厚控制在1.2mm以上，避免薄壁打印变形；所有悬空结构添加微小的自支撑角度，减少打印后处理的支撑去除工作量；拆分结构时将发射管头部与筒体主体做可拆分设计，既降低打印难度，又方便后续模型爱好者做内部细节的追加改造。整体模型结构严谨，细节还原度高，既可以作为军事装备模型爱好者的3D打印素材，也可作为航空装备结构认知的参考样例。
